أشكال الإخفاء المقصوصة (Die-Cut) مقابل الشريط اليدوي: تكاليف العمالة

أشكال التغطية المقطوعة مسبقاً (Die-cut) هي مكونات تغطية جاهزة — نقاط، أشكال بيضاوية، مربعات، شعارات مخصصة، وأغطية لمنافذ الحساسات والمسامير — يتم كبسها أو قطعها جزئياً (kiss-cut) من مواد مقاومة للحرارة مثل السيليكون، والبوليميد (polyimide)، وPET، وتُورد على بطانة واقية بحيث يمكن للعامل نزعها ولصقها في ثوانٍ. إنها تؤدي نفس وظيفة شريط التغطية المقطوع يدوياً على الخط، لكنها تلغي خطوات القياس والقطع والمحاذاة من دورة الإنتاج. تتوافق التصنيفات الحرارية مع المواد الأساسية: تتحمل أشكال السيليكون المقطوعة مسبقاً 260°C من الخدمة المستمرة وما يصل إلى 315°C للتعرض القصير؛ ويتحمل البوليميد المقطوع مسبقاً 260°C مستمرة مع ذروة تصل إلى 400°C؛ أما مقطوعات PET فهي مصنفة لدرجة 150-180°C. تغطي هذه الحدود بشكل مريح درجات الحرارة التي يجب أن تتحملها وسيلة التغطية في عمليات الإنهاء — تجفيف فرن طلاء البودرة عند 180-200°C لمدة 15-30 دقيقة، واللحام الموجي (wave solder) عند 260°C، وإعادة تدفق PCB عند حوالي 250°C. الفرق في الإنتاجية هو العنوان الرئيسي: مع تكلفة عمالة الورشة التي تتراوح بين $25-45 في الساعة، يستغرق قطع ولصق شريط التغطية يدوياً من 15-60 ثانية لكل قطعة، بينما يستغرق نزع ولصق شكل مقطوع مسبقاً من 2-8 ثوانٍ. عبر دفعة مكونة من الآلاف، لا يقتصر الأمر على بضع ثوانٍ لكل قطعة — بل هو أجر عامل بدوام كامل.

لماذا تعتبر العمالة، وليس المواد، هي التكلفة الحقيقية للتغطية

تحدد معظم الورش ميزانية التغطية بناءً على ما تنفقه على الشريط، وليس بناءً على ما تنفقه في تطبيقه. هذه طريقة خاطئة للنظر للأمر. الشريط رخيص؛ لكن ساعة العامل ليست كذلك. عندما يتوقف عامل الخط لقياس طول الشريط، وقطعه بسكين أو مقص، وتشذيبه ليناسب الشكل، وضغطه على القطعة، فإن هذا التسلسل بالكامل هو عمالة مدفوعة الأجر. كرر ذلك عبر 10,000 قطعة شهرياً وستصبح خطوة التغطية بهدوء واحدة من أغلى العمليات في المصنع — ليس بسبب المادة، ولكن بسبب الـ 15-60 ثانية التي تُقضى في كل قطعة على حدة.

تهاجم أشكال التغطية المقطوعة مسبقاً (Die-cut) هذه التكلفة تحديداً. فهي تأتي بالشكل الصحيح والحجم الصحيح وبالفعل على بطانة واقية. تتقلص وظيفة العامل إلى حركتين: النزع واللصق. بالنسبة لورشة عمل تقدم عرض سعر ضد منافس، أو خط طلاء يحاول تمرير المزيد من القطع عبر نفس الفرن، فإن مقارنة الثواني لكل قطعة هي التي تحدد ما إذا كانت الأشكال المقطوعة مسبقاً تستحق التغيير.

ما الذي تقارنه: الشريط المقطوع يدوياً مقابل الأشكال المقطوعة مسبقاً

قبل النظر في الحسابات، من المفيد وضع الخيارات الثلاثة جنباً إلى جنب. يُستخدم مصطلح "Die-cut" (القطع بالقوالب) أحياناً بشكل فضفاض، لذا فإن التمييز مهم: قياسي أشكال مقطوعة مسبقاً هي أشكال هندسية جاهزة تطلبها مباشرة، بينما مخصص الأشكال المقطوعة مسبقاً يتم تصنيعها وفقاً للهندسة الدقيقة لقطعتك.

يوضح الجدول المقايضة بوضوح: يتفوق الشريط المقطوع يدويًا في تكلفة الإعداد ومدة التوريد؛ بينما تتفوق الأشكال المقطوعة بالقوالب (die-cut) في كل ما يلي القطعة الأولى. القرار لا يتعلق بالمادة — بل يتعلق بالكمية والهندسة، وهو بالضبط ما توضحه حسابات نقطة التعادل أدناه.

حسابات العمالة: الثواني لكل قطعة تتحول إلى دولارات شهريًا

إليك مثال عملي باستخدام أرقام يمكن لخط إنتاج الطلاء أو ورشة العمل تطبيقها مباشرة.

افترض وجود 10,000 قطعة شهريًا، وتكلفة عمالة تبلغ 35 دولارًا/ساعة (نقطة المنتصف لنطاق 25-45 دولارًا)، وقطعة متوسطة يستغرق فيها قناع الشريط المقطوع يدويًا 45 ثانية للقياس والقص والتطبيق — ضمن النطاق الواقعي من 15-60 ثانية. بينما يستغرق نفس القناع كشكل مقطوع بالقالب (die-cut) 5 ثوانٍ للنزع والوضع.

يبلغ التوفير في العمالة وحده 111 ساعة شهرياً — ما يعادل تقريباً ثلاثة أسابيع عمل لمشغل بدوام كامل — بقيمة تبلغ حوالي $3,889 بمعدل $35/ساعة. وفي المقابل، تتراوح تكلفة المواد الإضافية للأشكال المقطوعة بالقالب (die-cut) بين $200-$1,000 شهرياً حسب الشكل والمادة (علاوة الـ $0.02-0.10 لكل قطعة في المواصفات أعلاه). ويتراوح صافي التوفير بين $2,889 و$3,689 تقريباً شهرياً عند إنتاج 10,000 قطعة.

وهذا يجعل استرداد تكلفة الأدوات المخصصة أمراً بسيطاً للغاية. إن تكلفة القالب التي تُدفع لمرة واحدة وتتراوح بين 500-1,500 دولار لشكل مخصص يتم استردادها في غضون أيام عمل قليلة: فمع صافي توفير يبلغ حوالي 3,500 دولار شهرياً، يتم استرداد تكلفة قالب بقيمة 1,000 دولار في أقل من أسبوع من الإنتاج. وحتى مع زيادة في تكلفة المواد قدرها 0.10 دولار للقطعة الواحدة، فإن القالب يغطي تكلفته في غضون شهر تقريباً. إذا كنت تنتج 10,000 قطعة شهرياً بهندسة متكررة، فإن السؤال ليس ما إذا كانت أشكال التغطية المقصوصة بالقالب (die-cut) المخصصة ستغطي تكلفتها، بل لماذا استغرق هذا التحول كل هذا الوقت.

كيف يتم تصنيع أشكال التغطية المقصوصة بالقالب (Die-Cut)

يساعد فهم القليل عن جانب التصنيع عند الطلب، لأن هناك مصطلحين يُستخدمان بالتبادل وهما يعنيان أشياء مختلفة.

القص السطحي (Kiss-Cut) مقابل القص الكلي (Through-Cut)

القص السطحي (Kiss-cut) يتم قص الأشكال جزئياً عبر المادة — حيث تقوم الشفرة بحز مادة الإخفاء (masking) مع ترك بطانة الإطلاق (release liner) سليمة. تبقى الأشكال على البطانة بمسافات دقيقة، وتُنزع واحدة تلو الأخرى. هذا هو الخيار الأمثل لمعظم الملصقات والدوائر (dots) والأشكال الهندسية المعقدة المقطوعة بالقوالب (die-cut)، لأن البطانة تحافظ على استواء الشكل وحمايته حتى وقت الاستخدام.

القص الكلي (Through-cut) (يُسمى أحياناً القص الكامل بالقالب) يتم القص بالكامل عبر كل من المادة والبطانة. تكون الأشكال منفصلة، مما يجعلها مناسبة للأشكال الكبيرة، أو لمعدات الالتقاط والوضع (pick-and-place)، أو للأشكال التي سيتم نقلها من الحامل بطريقة مختلفة.

بالنسبة لمعظم تطبيقات الإخفاء (masking)، فإن القص السطحي (kiss-cut) هو الخيار الافتراضي: فهو التنسيق الذي يجعل عملية "النزع والوضع في غضون 2-8 ثوانٍ" ممكنة.

اللفائف مقابل الألواح

تُشحن الأشكال المقطوعة بالقوالب (Die-cut) إما على شكل لفائف (rolls) أو ألواح (sheets). تُعد اللفائف التنسيق المناسب للأتمتة: حيث يمكن للموزع أو رأس الالتقاط والوضع تحريك البطانة، والانتقال إلى الشكل التالي، وتغذية خط الإنتاج بسرعة الماكينة. أما الألواح فهي أبسط وأرخص للكميات المنخفضة والتطبيق اليدوي، لكنها تتطلب وقتاً إضافياً للمناولة. إذا كان الهدف هو تقليل العمالة، فإن اللفائف مع الموزع هي التنسيق الأقرب لتحقيق زمن الـ 2 ثانية.

مواد الحامل: السيليكون، والبوليميد، وPET

تحدد المادة الحد الأقصى لدرجة الحرارة والمقاومة الكيميائية. تتوفر المواد الثلاث كأشكال مقصوصة (die-cut):

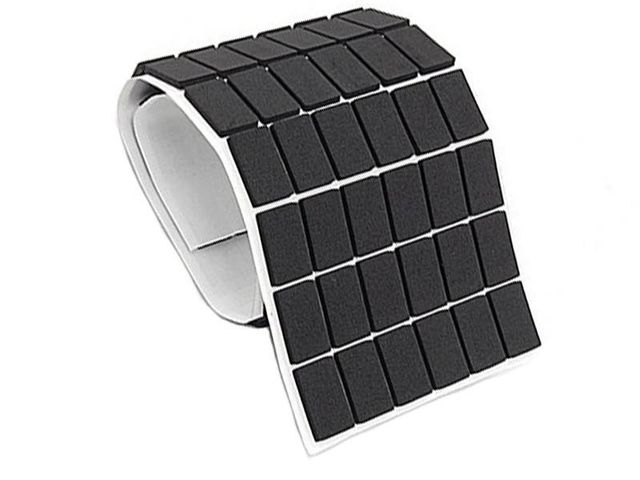

• أشكال السيليكون المقصوصة — 260°C مستمر، 315°C لفترة قصيرة. ناعمة ومرنة، تلتف حول المسامير الملولبة، وتغطي أنسجة الأسطح، والأشكال الهندسية غير المنتظمة بشكل أفضل من الأفلام الأكثر صلابة. مناسبة لدورات معالجة الطلاء بالمسحوق (powder coating) عند 180-200°C ولـ أشكال إخفاء السيليكون المقصوصة المقاومة للحرارة العالية المستخدمة بشكل متكرر في خطوط الإنهاء.

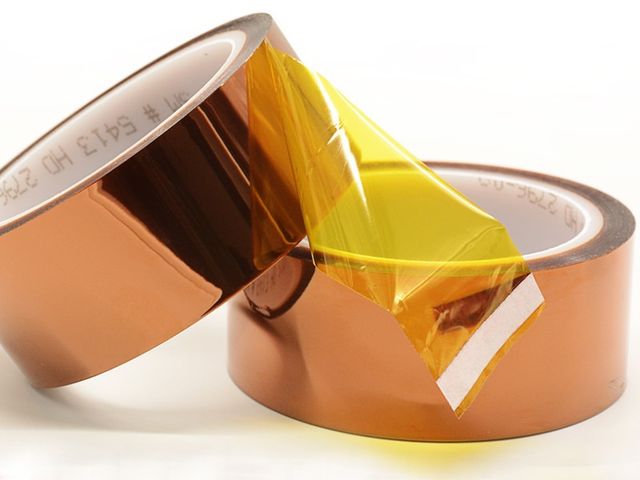

• أشكال البوليميد المقصوصة — 260°C مستمر، 400°C كحد أقصى. رقيقة وصلبة ومستقرة حرارياً للغاية، مما يجعل أشكال إخفاء البوليميد المقصوصة الخيار الافتراضي لإخفاء لوحات PCB والإلكترونيات حيث تهم التفاوتات الدقيقة ودرجات حرارة إعادة التدفق (reflow).
• أشكال PET المقصوصة — 150-180°C. الخيار الاقتصادي للعمليات ذات درجات الحرارة المنخفضة والأفران القصيرة، حيث تهم ميزانية المواد أكثر من تصنيف الحرارة القصوى.

عندما يظل الشريط اللاصق اليدوي هو الخيار الأفضل

الأشكال المقطوعة بالقوالب (Die-cut) ليست الحل لكل متطلبات الحماية. يظل الشريط اليدوي هو الأداة الأنسب في ثلاث حالات:

• النماذج الأولية الفريدة وقطع البحث والتطوير (R&D). إذا كنت تعالج قطعة واحدة أو عدداً محدوداً، فإن مهلة تجهيز القوالب وتكلفة المواد الإضافية غير مجدية. قص الشريط يدوياً يستغرق دقيقة؛ بينما طلب قوالب مخصصة يستغرق أسابيع.
• الكميات الضئيلة. عند إنتاج أقل من بضع مئات من القطع شهرياً، يكون التوفير في العمالة حقيقياً ولكنه محدود كقيمة إجمالية، ولا تكون الأشكال المقطوعة (Die-cut) القياسية مجدية إلا إذا كانت متوفرة للشراء الجاهز.
• المناطق غير المنتظمة والكبيرة الحجم. غالبًا ما يكون وضع غطاء يحمي نصف لوح أو منطقة كبيرة غير منتظمة أسهل باستخدام لفة شريط عريض بدلاً من الأشكال المقطوعة مسبقًا (die-cut). تبرز الأشكال المقطوعة (die-cut) في الأشكال الهندسية الصغيرة والمتكررة والدقيقة، وليس في تغطية المساحات الكبيرة.

هناك أيضًا حالات تتغير فيها الأشكال الهندسية مع كل دفعة إنتاج. إذا لم تشترك أي مهمتين في نفس الشكل، فسيظل قالب التقطيع (die) معطلاً بين فترات التشغيل، ويكون القص اليدوي هو الخيار العملي.

متى تصبح الأشكال المقطوعة (Die-Cut) ذات جدوى اقتصادية

القاعدة الأساسية بسيطة: تتفوق الأشكال المقطوعة (die-cut) عندما يتكرر الشكل الهندسي. كلما زاد عدد مرات استخدام الشكل، زاد توفير الثواني لكل قطعة وتسارعت استعادة تكلفة القوالب. تظهر أوضح المزايا في أربعة أنواع من العمل:

• خطوط الطلاء بالبودرة. تتكرر المسامير الملولبة، وثقوب التثبيت، وأوجه الفلنجات في كل قطعة. إن استخدام قطعة سيليكون مقصوصة (die-cut) أو نقطة تغطية لاصقة مقاومة للحرارة يتم وضعها فوق السن اللولبي توفر أدق العمليات اليدوية على الخط — كما أن تصنيف السيليكون للتحمل المستمر عند 260°C يتجاوز بكثير درجة حرارة معالجة فرن الطلاء بالبودرة البالغة 180-200°C. راجع دليل تطبيقات الطلاء بالبودرة الكامل لمعرفة كيفية ملاءمة الأشكال ضمن استراتيجية إخفاء (masking) متكاملة.
• طلاء السيارات بلونين. تقوم برامج OEM وإعادة الطلاء بإخفاء الشعارات، والعلامات، وفواصل الألواح بنفس الخطوط الكنتورية في كل مرة. توفر الأشكال المقصوصة (die-cut) المخصصة خطاً فاصلاً (A/B) دقيقاً تماماً في كل دورة، وهو أمر مستحيل تحقيقه يدوياً — تعتمد خطوط إعادة طلاء السيارات وطلاء OEM على هذه القدرة على التكرار.
• إخفاء لحام لوحات الدوائر المطبوعة (PCB). تتم عملية اللحام الموجي عند 260°C واللحام بإعادة التدفق عند حوالي 250°C، لذا يقوم المشغلون بحماية الموصلات والأصابع الذهبية والثقوب النافذة باستخدام polyimide. تحافظ قطع polyimide die-cuts الرقيقة على ثباتها داخل الفرن دون تحرك أو تجعد — انظر إخفاء إلكترونيات PCB لمعرفة سياق التطبيق.
• خطوط رفوف الأنودة (Anodizing). يتم تحميل الأجزاء نفسها على الرفوف نفسها، دفعة تلو الأخرى. تقوم الأشكال المقصوصة (Die-cut) ونقاط التغطية بحماية نقاط تلامس الرفوف والثقوب الملولبة بأبعاد هندسية متطابقة في كل دورة، مما يلغي التقدير الشخصي للمشغل الذي يسبب تباينًا في عمليات الإخفاء على خطوط الرفوف.

الشعارات المغطاة، والبراغي الملولبة، ومنافذ المستشعرات، وثقوب التثبيت

الأشكال المقطوعة بالقوالب (die-cut) المخصصة تعوض تكلفة القوالب بسرعة أكبر في الأشكال الهندسية التي يصعب تنفيذها يدوياً. لا يمكن قص حدود الشعار أو العلامة بدقة باستخدام المقص؛ كما يحتاج المسمار الملولب (threaded stud) إلى شكل يحيط بالسن اللولبي دون لفه؛ ويحتاج منفذ المستشعر أو ثقب التثبيت إلى حافة نظيفة تمنع تسرب الطلاء تماماً. كل حالة من هذه الحالات تمثل نموذجاً لـ "متى تتفوق القطع المقطوعة بالقوالب": فالهندسة ثابتة، والكمية كبيرة، وتكلفة القناع السيئ هي قطعة تالفة.

أطقم مجمعة (Combo Kits): دمج الأشكال المقطوعة بالقوالب (Die-Cut) مع السدادات (Plugs)

بالنسبة للقطع التي تتطلب تغطية كاملة، نادراً ما تعمل الأشكال بمفردها. فقد يحتاج الثقب الملولب إلى سدادة (plug)؛ والمنفذ يحتاج إلى غطاء (cap)؛ والسطح المسطح يحتاج إلى نقطة مقطوعة بالقالب (die-cut dot). إن شراؤها كمجموعة واحدة بدلاً من خمسة بنود منفصلة يسهل إدارة المخزون ويضمن مطابقة القطع للجزء المطلوب تغطيته. أطقم مجمعة من القطع المشكلة (Die-cut) والسدادات تجمع بين الأشكال المقطوعة مسبقاً والسدادات والأغطية لهذا السبب تحديداً — SKU واحد، وسير عمل واحد، دون حيرة بشأن أي سدادة تتوافق مع أي شكل.

مزايا الجودة التي تتجاوز توفير العمالة

توفير العمالة هو الميزة الأبرز، لكن الاتساق هو الفائدة الأهم - وغالبًا ما يكون العامل الحاسم في تقليل معدلات الرفض. يعتمد القناع المقطوع يدويًا على مهارة المشغل: تجاعيد الشريط، أو الحواف المائلة قليلاً، أو الزوايا المرتفعة، أو تسرب المادة اللاصقة بعد القطع. تؤدي هذه الاختلافات البسيطة إلى تسرب الطلاء (bleed-through)، وظهور خطوط "ظلية"، وتسلل الطلاء تحت القناع. أما أشكال الـ die-cut فهي تلغي المتغير البشري:

• لا توجد تجاعيد في الشريط. يوضع الشكل المقصوص مسبقًا بشكل مسطح تمامًا لأنه مقصوص من مادة مسطحة، وليس ممزقًا أو مشدودًا باليد.
• لا يوجد تسرب للطلاء (bleed-through). حواف الـ die-cut دقيقة ونظيفة، ويتم توزيع المادة اللاصقة بانتظام على كامل الشكل، مما يمنع تسلل الطلاء تحت الحواف.
• قطع متطابقة تمامًا. تحمل القطعة الأولى والقطعة رقم عشرة آلاف نفس القناع تمامًا، وهو أمر حيوي للتشطيبات ذات جودة الضمان وللعملاء الذين يفحصون جودة الحواف بدقة.

الأسئلة الشائعة

هل أشكال التغطية الـ die-cut قابلة لإعادة الاستخدام؟

يمكن غالباً إعادة استخدام أشكال الـ die-cut المصنوعة من السيليكون لعدة دورات عندما يكون اللاصق من النوع الجاف المخصص للحرارة العالية ويتم إزالة الشكل بنظافة عند درجة الحرارة الموصى بها. أما أشكال Polyimide و PET فهي عادةً للاستخدام مرة واحدة لأن موادها اللاصقة تتحلل أثناء المعالجة الحرارية. إذا كانت إعادة الاستخدام أولوية، اطلب تركيبة لاصق سيليكون جاف مصممة لدورات متعددة.

ما هي درجة الحرارة التي يمكن أن تتحملها أشكال السيليكون الـ die-cut؟

تم تصنيف أشكال السيليكون الـ die-cut للخدمة المستمرة عند 260°C وما يصل إلى 315°C للتعرض قصير المدى. يغطي ذلك معالجة فرن الطلاء بالبودرة (powder coat) عند 180-200°C لمدة 15-30 دقيقة مع هامش أمان مريح، ومعظم درجات حرارة خطوط التشطيب الأخرى باستثناء عمليات التلبيد (sintering) أو اللحام بالنحاس (brazing) الشديدة.

ما هو الحد الأدنى لكمية الطلب (MOQ) لمنتجات الإخفاء المقطوعة بالقوالب (die-cut) حسب الطلب؟

تتطلب الأشكال المقطوعة بالقوالب (die-cut) حسب الطلب عادةً رسوم قالب لمرة واحدة (حوالي 200-1,500 دولار حسب التعقيد) وحد أدنى للطلب يتراوح بين 500-5,000 قطعة. تتوفر الأشكال القياسية جاهزة بحد أدنى أقل بكثير وفترة توريد تتراوح بين 1-3 أيام، لذا غالباً ما يستحق الأمر البدء بالمنتجات القياسية قبل الاستثمار في أدوات مخصصة.

هل تترك الأشكال المقطوعة بالقوالب (die-cut) بقايا لاصقة؟

تم تركيب مواد لاصقة الإخفاء المقاومة لدرجات الحرارة العالية لتتم إزالتها بنظافة عند نزع الغطاء في درجة الحرارة الموصى بها، لذا فإن وجود بقايا أمر غير شائع. بالنسبة للأسطح الحساسة - مثل الألمنيوم المصقول، أو الزجاج، أو النحاس المكشوف على لوحات PCB - تتوفر لاصقات السيليكون التي لا تترك أي بقايا تقريباً، وهي سبب وجيه لاختيار السيليكون بدلاً من الأكريليك الأكثر قسوة.

ما مقدار العمالة التي يوفرها الإخفاء المقطوع بالقوالب (die-cut)؟

يستغرق شريط الإخفاء المقطوع يدوياً عادةً من 15 إلى 60 ثانية للقياس والقص والوضع. بينما يستغرق الشكل المقطوع بالقالب (die-cut) من 2 إلى 8 ثوانٍ. يمثل ذلك توفيراً بنسبة 70-90% تقريباً من وقت المناولة لكل قطعة - وفي المثال المذكور أعلاه، حوالي 40 ثانية لكل قطعة، أو 111 ساعة عمل شهرياً عند إنتاج 10,000 قطعة.

قارن الخيارات واطلب عينات مجانية

إذا كان خط الإنتاج لديك يتعامل مع نفس هندسة القطع أكثر من بضع مئات من المرات شهرياً، فمن المرجح أن الحسابات تميل بالفعل لصالح الأشكال المقطوعة بالقوالب (die-cut). تصفح فئة الأشكال والملصقات المقطوعة بالقوالب (die-cut) لمشاهدة أشكال السيليكون، والبوليميد (polyimide)، وPET القياسية، واستكشف مجموعات الإخفاء المخصصة (custom masking kits) لتغطية تجمع بين الأشكال والسدادات (plugs)، واتصل بالفريق للحصول على عينات مجانية مقطوعة بالقوالب وعرض سعر للأدوات - يمكن أخذ عينات من معظم الأشكال المخصصة قبل الالتزام برسوم القالب.
