Stancolt maszkoló formák vs. kézi szalagozás: Munkaköltségek

A stancolt maszkoló formák előre kivágott maszkoló komponensek – körök, oválisok, négyzetek, egyedi logók, menet- és szenzorport-takarók –, amelyeket hőálló anyagokból, például szilikonból, poliimidből és PET-ből stancolnak vagy ritzelik, és hordozórétegen szállítják, így a kezelő másodpercek alatt lehúzhatja és felhelyezheti őket. Ugyanazt a feladatot látják el, mint a soron kézzel vágott maszkolószalagok, de kiiktatják a mérési, vágási és igazítási lépéseket a gyártási ciklusból. A hőtűrési értékek megegyeznek az alapanyagokéval: a stancolt szilikon formák 260°C folyamatos üzemi hőmérsékletet és rövid ideig akár 315°C-ot is bírnak; a stancolt poliimid 260°C-ot bír folyamatosan, 400°C-os csúcsértékkel; a PET stancolt formák 150-180°C-ra vannak hitelesítve. Ezek a határértékek kényelmesen lefedik azokat a hőmérsékleteket, amelyeket a maszknak túl kell élnie a felületkezelési folyamatok során – porfestő kemencében történő beégetés 180-200°C-on 15-30 percig, hullámforrasztás 260°C-on, és PCB reflow körülbelül 250°C-on. A termelékenységbeli különbség a lényeg: 25-45 dolláros óránkénti munkaköltség mellett a szalagmaszk kézi vágása és felhelyezése alkatrészenként 15-60 másodpercet vesz igénybe, míg a stancolt forma lehúzása és felhelyezése 2-8 másodperc. Több ezres tétel esetén ez nem csak néhány másodperc alkatrészenként – ez egy teljes munkaidős kezelő munkabére.

Miért a munkaerő, és nem az anyag a maszkolás valódi költsége?

A legtöbb üzem a maszkolást a szalagra költött összeg alapján tervezi meg, nem pedig a felhelyezésre fordított költség alapján. Ez téves megközelítés. A szalag olcsó; a kezelő munkaórája nem az. Amikor egy soron dolgozó munkás megáll, hogy lemérjen egy darab szalagot, levágja késsel vagy ollóval, formára igazítsa és rányomja az alkatrészre, az egész folyamat kiszámlázható munkaerő. Ha ezt havi 10 000 alkatrészen megismételjük, a maszkolási lépés csendben az egyik legdrágább műveletté válik a gyártócsarnokban – nem az anyag, hanem az minden egyes alkatrészre fordított 15-60 másodperc miatt.

A stancolt maszkoló formák pontosan ezt a költséget célozzák meg. Már a megfelelő formában, a megfelelő méretben és hordozón érkeznek. A kezelő feladata két mozdulatra szűkül: lehúzás és felhelyezés. Egy versenytárssal szemben árajánlatot adó bérgyártó vagy egy ugyanazon a kemencén több alkatrészt átfuttatni kívánó festősor számára az alkatrészenkénti másodpercek összehasonlítása dönti el, hogy megéri-e a váltás a stancolt formákra.

Amit összehasonlítunk: Kézzel vágott szalag vs. stancolt formák

Mielőtt rátérnénk a számításokra, érdemes a három opciót egymás mellé tenni. A „stancolt” kifejezést néha tágabb értelemben használják, ezért fontos a különbségtétel: szabványos stancolt formák előre gyártott geometriák, amelyeket készletről rendelhet meg, míg az egyedi stancolt formák az Ön pontos alkatrészgeometriájához készülnek.

A táblázat egyértelműen mutatja a különbséget: a kézzel vágott szalag a beállítási költség és az átfutási idő tekintetében előnyösebb; a stancolt formák minden másban jobbak az első darab után. A döntés nem az anyagról szól — hanem a volumenről és a geometriáról, amit az alábbi megtérülési számítás pontosan szemléltet.

Munkaerő-kalkuláció: Az alkatrészenkénti másodpercekből havi dollárok lesznek

Íme egy kidolgozott példa olyan számokkal, amelyeket egy festőüzem vagy bérmunkát végző műhely közvetlenül behelyettesíthet.

Tételezzünk fel havi 10 000 alkatrészt, $35/órás munkadíjat (a $25-45 közötti tartomány közepe), és egy átlagos alkatrészt, ahol a kézzel vágott szalagos maszkolás 45 másodpercet vesz igénybe (mérés, vágás és felhelyezés) — a reális 15-60 másodperces sávon belül. Ugyanez a maszkolás stancolt formával 5 másodpercet vesz igénybe (lehúzás és felhelyezés).

Csak a munkaerő-megtakarítás havi 111 óra — nagyjából három teljes munkaidős operátori hét —, ami $35/óra mellett körülbelül $3,889-t ér. Ezzel szemben a stancolt formák többlet anyagköltsége a formától és az anyagtól függően havi $200-1,000 (a fenti specifikációban szereplő $0.02-0.10 darabonkénti felár). A nettó megtakarítás 10,000 darab esetén nagyjából havi $2,889 és $3,689 közé esik.

Ez szinte elhanyagolhatóvá teszi az egyedi szerszámozás megtérülési idejét. Egy egyedi formához tartozó $500-1,500 összegű egyszeri stancszerszám-költség néhány munkanap alatt megtérül: ~$3,500/hó nettó megtakarítás mellett egy $1,000 értékű szerszám kevesebb mint egy hét gyártás alatt behozza az árát. Még $0.10 darabonkénti anyagfelár mellett is körülbelül egy hónap alatt megtérül a szerszám. Ha havi 10,000 darabot gyárt ismétlődő geometriával, nem az a kérdés, hogy az egyedi stancolt formák megtérülnek-e, hanem az, hogy miért tartott eddig az átállás.

Hogyan készülnek a stancolt maszkolóformák

A gyártási oldal alaposabb ismerete segít a rendelésnél, mivel két kifejezést gyakran felcserélhetően használnak, pedig mást jelentenek.

Kiss-cut vs. átvágás

Kiss-cut formák csak részben vannak átvágva az anyagon – a penge bemetszi a maszkolóanyagot, de a hordozóréteget sértetlenül hagyja. Az alakzatok a hordozón maradnak, pontos távolságra egymástól, és egyenként lehúzhatók. Ez a megfelelő választás a legtöbb stancolt címke, kör és összetett geometria esetén, mivel a hordozó síkban tartja és védi a formát a felvitelig.

Az átvágás (néha teljes stancolásnak nevezik) teljesen átvágja az anyagot és a hordozót is. Az alakzatok különállóak, ami alkalmassá teszi őket nagyméretű formákhoz, pick-and-place berendezésekhez, vagy olyan formákhoz, amelyeket más módon választanak le a hordozóról.

A legtöbb maszkolási alkalmazásnál a kiss-cut az alapértelmezett: ez az a formátum, amely lehetővé teszi a „lehúzás és felhelyezés 2-8 másodperc alatt” folyamatot.

Tekercsek vs. ívek

A stancolt formákat vagy folyamatos tekercsben vagy ívekben szállítjuk. A tekercsek az automatizálás-barát formátumok: egy adagoló vagy egy pick-and-place fej továbbítja a hordozót, a következő formára pozicionál, és gépsebességgel táplálja a sort. Az ívek egyszerűbbek és olcsóbbak kisebb mennyiségek és kézi felvitel esetén, de némi többlet kezelési időt igényelnek. Ha a cél az élőmunka minimalizálása, az adagolóval ellátott tekercs az a formátum, amely a legközelebb áll a 2 másodperces időhöz.

Hordozóanyagok: szilikon, poliimid és PET

Az anyag határozza meg a hőmérsékleti határértéket és a vegyszerállóságot. Mindhárom elérhető stancolt formában:

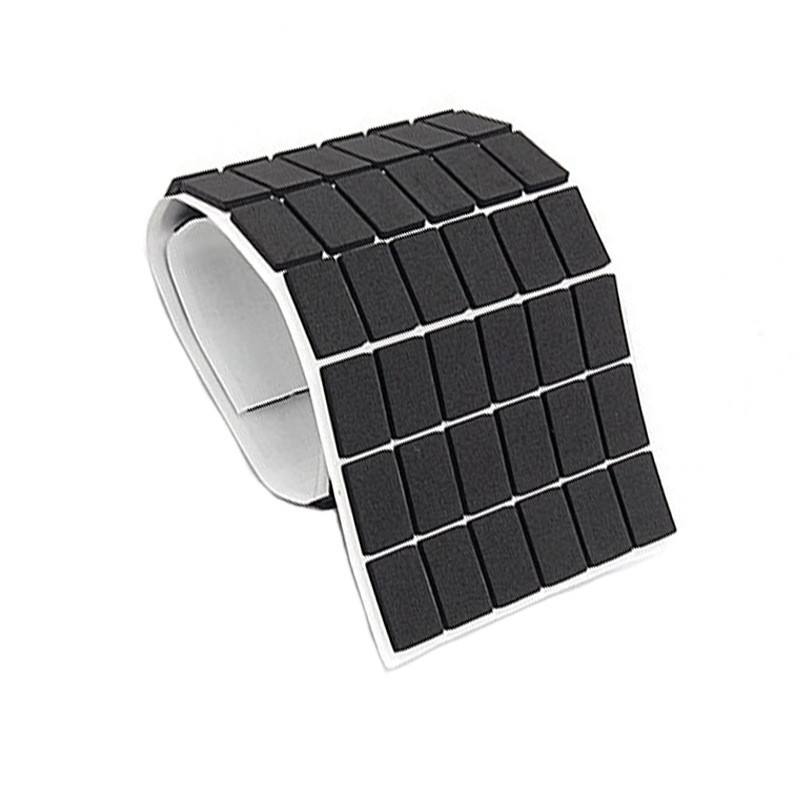

• Szilikon stancolt elemek — 260°C folyamatos, 315°C rövid távú hőterhelésnél. Puha és jól alakítható, jobban körbeöleli a menetes szárakat, a felületi textúrákat és a szabálytalan geometriákat, mint a merevebb fóliák. Ideális 180-200°C-os porszórási beégetési ciklusokhoz és magas hőmérsékletű szilikon stancolt maszkoló formákhoz , amelyeket ismételten használnak a felületkezelő sorokon.

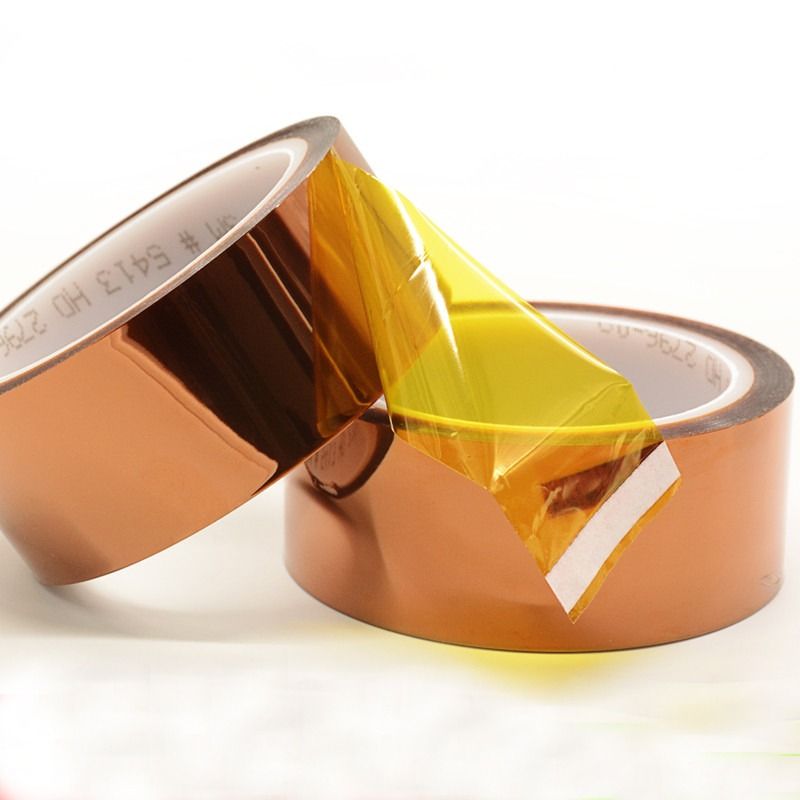

• Poliimid stancolt elemek — 260°C folyamatos, 400°C csúcsérték. Vékony, merev és rendkívül hőstabil, ami a stancolt poliimid maszkoló formákat teszi alapértelmezetté a PCB és elektronikai maszkolásnál, ahol a szűk tűrések és a reflow hőmérsékletek számítanak.
• PET stancolt elemek — 150-180°C. Gazdaságos választás alacsonyabb hőmérsékletű folyamatokhoz és rövid kemencékhez, ahol az anyagköltség fontosabb, mint a csúcshőmérséklet.

Amikor a kézzel felvitt szalag még mindig a jobb választás

A stancolt formák nem adnak választ minden maszkolási kérdésre. A kézzel felvitt szalag három esetben marad a megfelelő eszköz:

• Egyedi prototípusok és K+F alkatrészek. Ha csak egyetlen darabot vagy néhányat gyárt, a szerszámozási átfutási idő és az anyagfelár nem kifizetődő. A szalag kézi vágása egy percet vesz igénybe; az egyedi szerszám megrendelése hetekig tart.
• Apró mennyiségek. Havi néhány száz darab alatt a munkaerő-megtakarítás valós, de abszolút értékben csekély, a standard stancolt formák pedig csak akkor ésszerűek, ha polcról beszerezhetők.
• Szabálytalan, túlméretes területek. Egy fél panelt vagy egy nagy, szabálytalan zónát lefedő maszkot gyakran egyszerűbb széles tekercses szalagból felvinni, mint előre kivágott formaként. A stancolt formák a kicsi, ismétlődő, precíziós geometriáknál előnyösek — nem a nagy felületek lefedésénél.

Előfordulhat az is, hogy a geometria minden tételnél változik. Ha nincs két azonos formájú munka, a stancszerszám használaton kívül marad a sorozatok között, és a kézi vágás a pragmatikus választás.

Amikor a stancolt formák megtérülnek

Az ökölszabály egyszerű: a stancolt formák győznek, ha a geometria ismétlődik. Minél többször ismétlődik egy forma, annál inkább összeadódik a darabonkénti időmegtakarítás, és annál gyorsabban térül meg a szerszámozás. A legjelentősebb előnyök négy munkatípusnál jelentkeznek:

• Porfestő sorok. A menetes csapok, szerelőfuratok és karimafelületek minden darabon ismétlődnek. Egy stancolt szilikonidom vagy egy hőálló öntapadó maszkoló korong a menetre helyezve kiváltja a gyártósor legidőigényesebb kézi műveletét — a szilikon 260°C-os tartós hőállósága pedig jóval meghaladja a porfestő kemencék 180-200°C-os beégetési hőmérsékletét. Tekintse meg a teljes porfestési alkalmazásokat útmutató ahhoz, hogyan illeszkednek az idomok a teljes maszkolási stratégiába.
• Kéttónusú autóipari fényezés. Az OEM és felületjavító programok során a logók, emblémák és panelátmenetek maszkolása sorozatról sorozatra azonos kontúrokkal történik. Az egyedi stancolt formák minden ciklusban tökéletesen éles A/B vonalat biztosítanak, amit kézzel lehetetlen lenne tartani — autóipari javítófényezési és OEM festő sorok ettől az ismételhetőségtől függenek.
• PCB forrasztásmaszkolás. A hullámforrasztás 260°C-on, a reflow pedig 250°C körül zajlik, ezért az operátorok poliimiddel maszkolják a csatlakozókat, az aranyozott érintkezőket és a furatokat. A vékony poliimid stancolt formák elmozdulás vagy kunkorodás nélkül megtartják pozíciójukat a kemencében — lásd: NYÁK elektronikai maszkolás az alkalmazási kontextushoz.
• Eloxáló függesztékes sorok. Ugyanazok az alkatrészek kerülnek ugyanazokra a függesztékekre, sarzsról sarzsra. A stancolt formák és maszkoló korongok minden ciklusban azonos geometriával takarják ki a függesztési érintkezési pontokat és a menetes furatokat, kiküszöbölve a kezelői szubjektivitást, amely eltéréseket okoz a függesztékes maszkolásban.

Kitakart logók, menetes csapok, szenzorportok és rögzítőfuratok.

Az egyedi stancolt formák szerszámköltsége a kézzel legnehezebben kivitelezhető geometriák esetén térül meg a leggyorsabban. Egy logó vagy embléma körvonalát nem lehet ollóval pontosan kivágni; egy menetes csaphoz olyan formára van szükség, amely szorosan követi a menetet anélkül, hogy rátekeredne; egy érzékelőnyílásnak vagy rögzítőfuratnak pedig tiszta élre van szüksége, amely soha nem engedi át a bevonatot. Ezek mindegyike egy-egy példa arra, amikor a stancolt forma a nyerő: a geometria rögzített, a volumen nagy, a hibás maszkolás ára pedig a selejt alkatrész.

Kombinált készletek: Stancolt formák párosítása dugókkal

Egy teljesen maszkolt alkatrészhez a formák ritkán elegendőek önmagukban. Egy menetes furathoz dugó, egy nyíláshoz sapka, egy sík felülethez pedig stancolt korong szükséges. Ha ezeket egyetlen készletként vásárolja meg öt külön tétel helyett, az egyszerűsíti a készletezést, és garantálja, hogy az elemek pontosan illeszkednek az alkatrészhez. A stancolt forma és dugó kombinált készletek pontosan ezért ötvözik az előre kivágott formákat dugókkal és sapkákkal – egy SKU, egy munkafolyamat, és nem kell találgatni, melyik dugó melyik formához való.

Minőségi előnyök az élőmunka-megtakarításon túl

A munkaerő-megtakarítás a legfőbb érv, de az egyenletes minőség a csendesebb előny — és gyakran ez az, ami jobban számít a selejtarány szempontjából. A kézzel vágott szalagos maszkolás a kezelő kezétől függ: szalaggyűrődések, enyhén ferde élek, felpöndörödő sarkok vagy a vágás mentén kiszivárgó ragasztó. Ezek az apró eltérések aláfutást, „árnyékvonalakat” és a maszk alá beszivárgó bevonatot eredményeznek. A stancolt formák kiiktatják az emberi tényezőt:

• Nincs szalaggyűrődés. Az előre vágott forma síkban fekszik, mert sík alapanyagból készül, nem pedig kézzel tépik és nyújtják.
• Nincs aláfutás. A stancolt él tiszta, a ragasztó pedig egyenletesen oszlik el a formán, így a bevonat nem tud bejutni a határvonal alá.
• Minden darab teljesen egyforma. Az első és a tízezredik darab is ugyanazt a maszkolást kapja, ami alapvető fontosságú a garanciális minőségű felületkezelésnél és az élminőséget vizsgáló ügyfeleknél.

GYIK

Újrafelhasználhatók a stancolt maszkoló formák?

A szilikon alapú stancolt formák gyakran több ciklusban is újrafelhasználhatók, amennyiben a ragasztó száraz, magas hőmérsékletű típusú, és az eltávolítás az ajánlott hőmérsékleten, maradványmentesen történik. A poliimid és PET formák általában egyszer használatosak, mivel ragasztórétegük a beégetés során degradálódik. Ha az újrafelhasználhatóság kiemelt szempont, kérjen több ciklusra tervezett száraz szilikon ragasztó formulát.

Mekkora hőmérsékletet bírnak ki a stancolt szilikon formák?

A stancolt szilikon formák 260°C-os folyamatos üzemi hőmérsékletre és 315°C-ig terjedő rövid távú kitettségre hitelesítettek. Ez biztonsági tartalékkal lefedi a 180-200°C-on, 15-30 percig tartó porszórásos beégetést, valamint a legtöbb egyéb felületkezelési eljárást, az extrém szinterezési vagy keményforrasztási profilok kivételével.

Mi az egyedi stancolt maszkolók minimális rendelési mennyisége (MOQ)?

Az egyedi stancolt formák általában egyszeri szerszámköltséget igényelnek (a bonyolultságtól függően kb. 200-1500 USD), a minimális rendelési mennyiség pedig 500-5000 darab között mozog. A standard formák raktárról elérhetőek, sokkal alacsonyabb minimumokkal és 1-3 napos átfutási idővel, ezért az egyedi szerszámokba való beruházás előtt gyakran érdemes a standard megoldásokkal kezdeni.

Hagynak a stancolt formák ragasztómaradványt?

A magas hőmérsékletű maszkoló ragasztókat úgy fejlesztették ki, hogy az ajánlott hőmérsékleten történő eltávolításkor tisztán váljanak le, így a maradványképződés ritka. Érzékeny felületek esetén — mint a polírozott alumínium, üveg vagy a NYÁK-ok csupasz rézfelületei — elérhetőek olyan szilikon ragasztók, amelyek gyakorlatilag nem hagynak nyomot, ami jó ok a szilikon választására a durvább akrillal szemben.

Mennyi munkaerőt takarít meg a stancolt maszkolás?

Egy kézzel vágott szalagos maszk mérése, vágása és felhelyezése általában 15-60 másodpercet vesz igénybe. Egy stancolt forma felhelyezése 2-8 másodperc. Ez alkatrészenként nagyjából 70-90%-os megtakarítást jelent a kezelési időben — a fenti példában ez alkatrészenként kb. 40 másodperc, ami 10 000 darab esetén havi 111 munkaórát jelent.

Opciók összehasonlítása és ingyenes minták igénylése

Ha a gyártósora havonta több mint néhányszáz alkalommal futtatja ugyanazt az alkatrészgeometriát, a számítások valószínűleg már a stancolt formák mellett szólnak. Böngésszen a stancolt formák és címkék kategóriában , ahol megtekintheti a szabványos szilikon, poliimid és PET formákat, fedezze fel a egyedi maszkoló készleteket a kombinált forma- és dugófedéshez, és vegye fel a kapcsolatot csapatunkkal ingyenes stancolt mintákért és szerszámozási ajánlatért — a legtöbb egyedi forma mintázható, mielőtt elkötelezné magát a stancszerszám költsége mellett.
