HDPE-suojaus pinnoitukseen: Kalvo-, tulppa- ja hattuopas

Suuritiheyksinen polyeteeni (HDPE) on vakiomateriaali suojaukseen pinnoituksessa ja anodisoinnissa, koska se on kemiallisesti inertti, imemätön eikä vapauta ionikontaminaatiota kylpyyn. HDPE-suojaus pinnoituksessa kestää laimeita happoja ja emäksiä sekä yleisiä nikkeli-, sinkki-, kupari- ja kromipinnoituskemikaaleja. HDPE-suojaus kestää myös anodisointiliuoksia, kuten laimeaa rikkihappoa, käyttölämpötiloissa aina sen jatkuvaan noin 90°C:n lämpötilankestoon asti. Koska se kestää lämpimiä pinnoituskylpyjä turpoamatta, liukenematta tai kontaminoimatta elektrolyyttiä, HDPE on edullinen oletusvalinta konepajoille, jotka tarvitsevat luotettavaa selektiivistä suojausta — ja valitsemasi muoto, olipa se HDPE-suojateippi, -kalvo, -tulpat tai -suojat, riippuu kappaleen geometriasta ja kylvyn lämpötilasta.

Miksi HDPE on vakiomateriaali pinnoituskylpyjen suojaukseen

Pinnoitus- ja anodisointikylvyt ovat aggressiivisia ympäristöjä. Watts-nikkelikylpy toimii 50–60°C:n lämpötilassa alhaisella pH-arvolla, sinkki- ja kuparipinnoitusliuokset sisältävät syanidi- tai happamia kloridikemikaaleja, koristekromikylvyt toimivat laimeassa kromihapossa ja anodisointialtaat on täytetty 5–20-prosenttisella rikkihapolla 15–25°C:n lämpötilassa, tai kromi- ja fosforihapolla erikoisviimeistelyjä varten. Kaikkien näitä kylpyjä koskettavien suojausmateriaalien on tehtävä kaksi asiaa: säilytettävä muotonsa ja kemiallinen kestävyytensä koko käsittelyajan ja pysyttävä riittävän puhtaana, jotta ne eivät myrkytä elektrolyyttiä.

HDPE täyttää molemmat vaatimukset paremmin kuin mikään muu perusmateriaali omassa lämpötilaluokassaan. Se on osittain kiteinen polyolefiini, jonka rungossa ei ole polaarisia ryhmiä, mikä tekee siitä käytännössä reagoimattoman metallin viimeistelyssä käytettäville laimeille mineraalihapoille, emäksille ja suolaliuoksille. Toisin kuin kumipohjaiset tai huokoiset materiaalit, HDPE on imemätön — se ei ime liuosta ja tiputa sitten kontaminoitunutta nestettä takaisin kappaleen päälle telineeseen asetuksen tai purkamisen aikana. Koska se ei sisällä pehmittimiä, täyteaineita tai raskasmetallistabilisaattoreita, jotka voisivat liueta ulos, HDPE-suojaus ei aiheuta ionikontaminaatiota kylpyyn. Viimeinen kohta on tärkeämpi kuin useimmat insinöörit ymmärtävät: liukeneva stabilisaattori voi kertyä nikkeli- tai kromiliuokseen viikkojen kuluessa ja aiheuttaa pistesyöpymistä, himmeitä kerrostumia tai kirkasteongelmia, joiden selvittäminen on erittäin kallista.

Näistä syistä HDPE on luotettava perusmateriaali koko pinnoitussuojauksen sovellusten kirjolla, aina koneistettujen komponenttien telineripustuksesta rumpupinnoitukseen, jossa osat törmäilevät toisiinsa ja suojausten on pysyttävä paikoillaan mekaanisessa sekoituksessa.

Lämpötilarajat: HDPE:n 90°C:n yläraja ja missä se pettää

Tärkein HDPE-suojauksesta muistettava luku on sen jatkuva käyttölämpötila: noin 90°C. Sen alapuolella HDPE säilyttää muotonsa, pitää tiivistyksen suojausreunassa ja kestää edellä mainittuja kemikaaleja pinnoitus- ja anodisointisykleille tyypillisten käsittelyaikojen ajan. Useimmat pinnoituskylvyt toimivat selvästi näiden rajojen sisällä — nikkeli 50–60°C, sinkki 35–45°C, kupari 40–60°C ja anodisointi 15–25°C — minkä vuoksi HDPE on turvallinen lähes kaikille niistä.

Yli 90°C:n lämpötilassa HDPE alkaa pehmetä ja menettää mittapysyvyytensä. Polymeeri ei sula äkillisesti kuten metalli; se heikkenee asteittain, kalvo voi rypistyä tai irrota liimareunasta, ja tulpat voivat vääntyä niin, etteivät ne enää istu tiiviisti aukkoon. Lyhytaikaiset altistukset 100–110°C:n lämpötiloille sallitaan joskus käytännössä, mutta sen varaan ei voida suunnitella. Tästä syystä HDPE on pinnoitusmateriaali eikä uunimateriaali: jauhemaalausuunit toimivat 180–220°C:n lämpötilassa, mikä on kaukana siitä, mitä HDPE kestää. Jos linjallasi yhdistetään pinnoitus jauhemaalaukseen tai e-coat-uunitukseen, tarvitset uunivaiheeseen erilaisen suojausstrategian — meidän jauhemaalauksen suojausopas kattaa materiaalit, jotka soveltuvat prosessin molempiin vaiheisiin.

Käytännön sääntö hankintainsinööreille: HDPE kaikkeen alle ~90 °C nestekylvyissä, silikoni tai PET kuumempiin olosuhteisiin, ja HDPE:tä ei saa koskaan laittaa uuniin. Tämä yksi ero aiheuttaa useimmat kentällä havaitsemamme materiaalivalintavirheet.

HDPE-suojakalvo vs. tulpat vs. hatut: oikean muodon valinta

Kun olet varmistanut, että HDPE on oikea materiaali kylvyn lämpötilaan, seuraava päätös on muoto. Jokainen tuotemuoto ratkaisee eri suojausongelman, ja useimmissa töissä käytetään kahta tai kolmea niistä samassa telineessä.

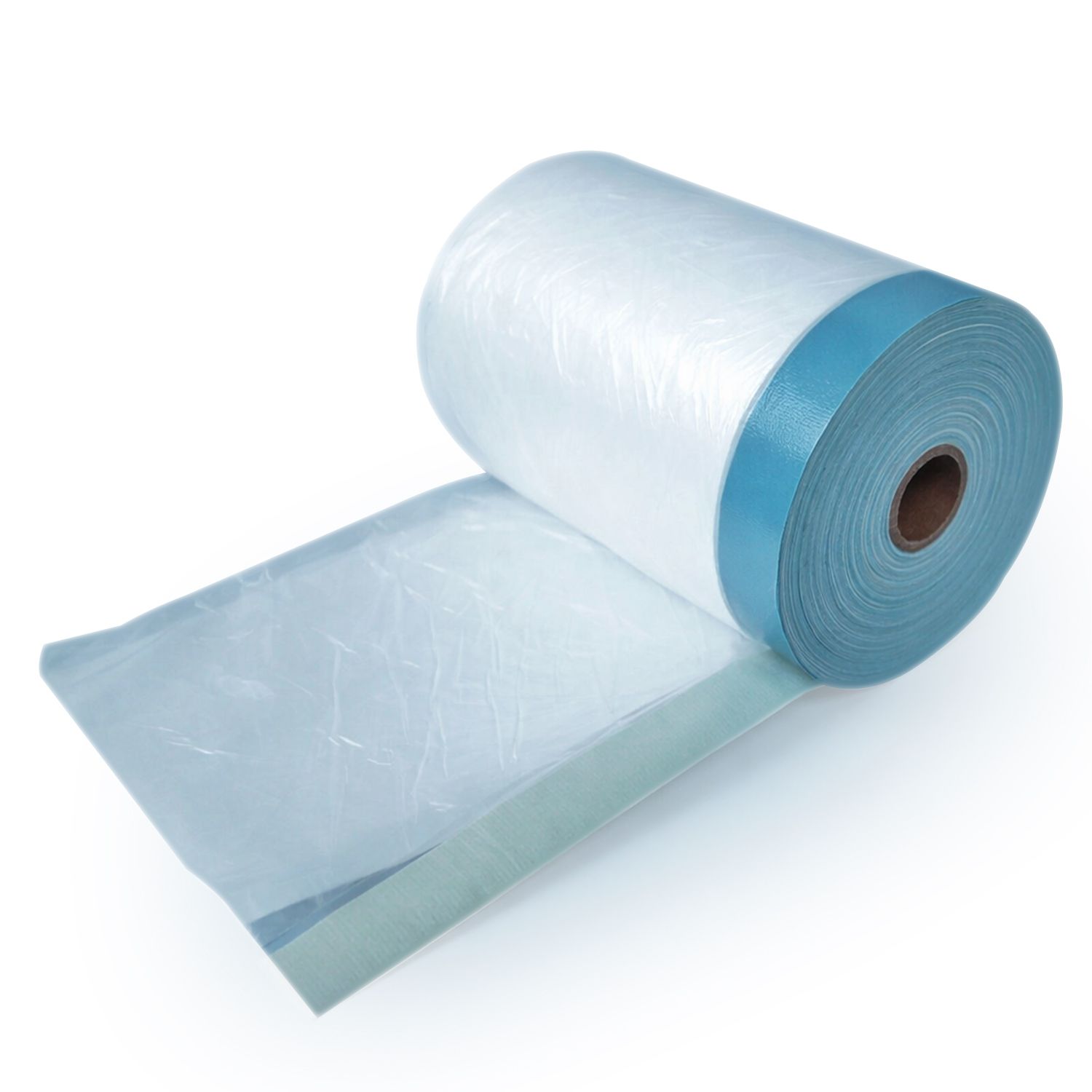

HDPE-suojakalvo on ratkaisu suurille, tasaisille tai loivasti kaareville pinnoille – alueille, jotka haluat suojata pinnoitukselta tai etsaukselta ja anodisoinnilta. Tyypillisiä käyttökohteita ovat asennuslevyjen takapintojen suojaus, painevaluosien tasaisten pintojen peittäminen ja esikoneistettujen vastinpintojen suojaaminen anodisoinnin aikana. Kalvo on nopea asentaa, se mukautuu laajoille alueille yhtenä kappaleena, ja se voidaan leikata muotoon (die-cut) sopimaan epäsäännöllisiin ääriviivoihin, jolloin jokaista osaa ei tarvitse viimeistellä käsin. Se on taloudellisin tapa peittää neliötuumia pintaa, mikä tekee siitä oletusvalinnan suuren volyymin anodisointitöiden suojakalvoksi, kun tasainen geometria on vallitsevaa.

Hatut ja tulpat hoitavat kohdat, joihin kalvo ei ylety. Hatut liukuvat kierteitettyjen pulttien, putkiliittimien ja koneistettujen halkaisijoiden päälle pitäen pinnoituksen poissa OD-kierteistä ja tiivistyspinnoilta. Tulpat painetaan kierteitettyihin reikiin, läpivienteihin ja putkien päihin pitämään liuos poissa sisäkierteistä ja tarkkuusporauksista. Koska HDPE on riittävän jäykkää puristussovitteeseen mutta riittävän joustavaa napsahtamaan kierteiden päälle repeämättä, HDPE-tulpat ja -hatut pysyvät paikoillaan telineasennuksen, ilmansekoituksen ja huuhtelujaksojen ajan. Meidän suojahatut ja putkitulpat valikoima kattaa useimmissa osissa esiintyvät vakiokierteet ja porauksen halkaisijat.

Ripustimen kosketuspisteet ovat kolmas, usein unohdettu tapaus. Kohdassa, jossa osa koskettaa ripustinta, kosketusalueen on jäätävä paljaaksi virran kulkua varten, kun taas kaikki sen ympärillä on suojattava. Yleinen tekniikka on suojata koko osa kalvolla ja kuoria sitten pieni ikkuna kosketuspisteestä tai asettaa suojuksia rengasmaisesti keskikosketuspisteen ympärille. Tämän onnistuminen on erittäin tärkeää kovaeloksoinnissa ja koristekromauksessa, joissa virrantiheyden jakautuminen ja ripustimen kosketusvastus vaikuttavat suoraan pinnan laatuun.

HDPE-kalvon paksuusvaihtoehdot ja stanssattujen osien saatavuus

HDPE-suojakalvoa valmistetaan eri paksuuksina, yleensä 0,1 mm – 0,5 mm (noin 4–20 mil), ja oikea paksuus riippuu osan geometriasta ja kylvyn aggressiivisuudesta.

Ohut kalvo, noin 0,1–0,15 mm, on joustava ja taloudellinen. Se mukautuu hyvin muotoiltuihin pintoihin ja on helppo levittää nopeasti suurille alueille, mutta se on herkkä repeytymään terävissä reunoissa ja irtoamaan voimakkaasti sekoitetuissa kylvyissä. Keskipaksu kalvo, noin 0,2–0,3 mm, on yleiskäyttöinen valinta useimpiin ripustuspinnoitus- ja eloksointitöihin – siinä yhdistyvät muovautuvuus, repimislujuus ja reunanpito. Paksua kalvoa, 0,4 mm ja siitä ylöspäin, käytetään kohteissa, joissa mekaaninen rasitus on todennäköistä, kuten rumpupinnoituksessa, tai kun tarvitaan jäykkä suojus, joka ei muuta muotoaan kuumassa kylvyssä pitkienkään käsittelyaikojen aikana.

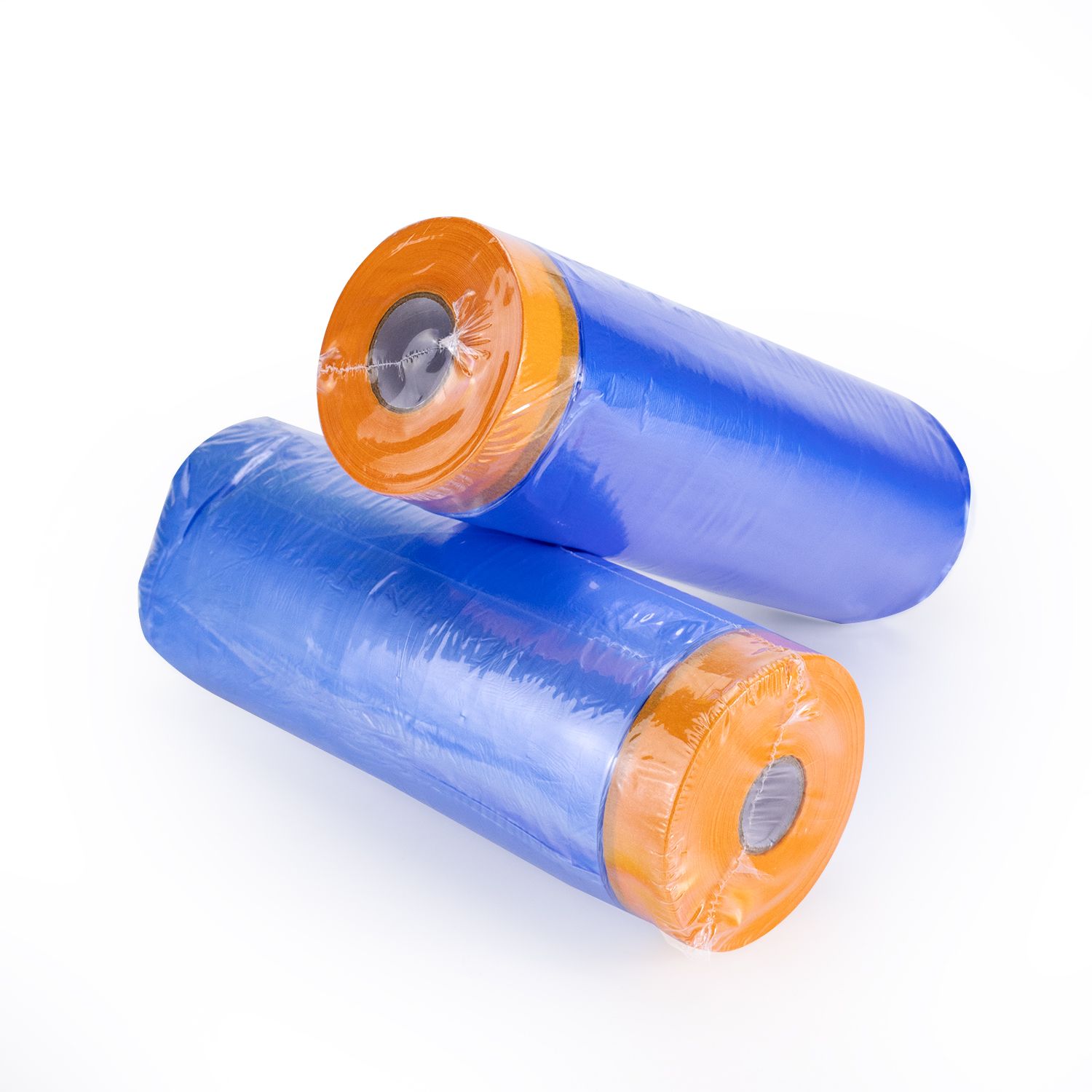

Tuotantolinjoilla kustannustehokkain tapa käyttää HDPE-kalvoa on valmiiksi leikatut muodot. Koska suojaus on yleensä toistuva vaihe – sama osa, samat pinnat, jokainen työvuoro – stanssatut muodot poistavat käsin tapahtuvan viimeistelyn vaihtelun ja lyhentävät asennusaikaa huomattavasti. Erillinen korkean lämpötilan HDPE-suojakalvo -sivu esittelee vakiopaksuudet ja liimavaihtoehdot. Saatavilla on myös räätälöity stanssaus osapiirustustesi mukaan, jotta suojus asettuu täsmälleen oikeaan paikkaan joka kerta.

Liimajärjestelmä on myös osa teknistä suunnittelua. Pinnoituslaatuinen HDPE-kalvo käyttää liuotinvapaata akryyliliimaa, joka on valittu puhtaan irrotuksen, vähäisen kaasupäästön ja tiettyjen kylpykemikaalien kestävyyden perusteella. Hyvä nyrkkisääntö: jos kalvon liima pehmenee tai jättää jäämiä kylpyyn, kalvoa ei ole suunniteltu metallin viimeistelyyn, riippumatta polyeteenikerroksen luokituksesta.

HDPE vs. silikoni vs. PVC: Oikean suojausmateriaalin valinta

HDPE on harvoin ainoa vaihtoehto, joten sitä kannattaa verrata muihin yleisesti käytettyihin suojausmateriaaleihin. Alla oleva taulukko on tekninen perusta, jota useimmat insinöörit tarvitsevat suojausmäärityksiä laatiessaan:

Useimmille ostajille keskeisin vertailu on HDPE- vs. silikonisuojaus. Silikoni voittaa lämpötilankestossa selvästi — 260 °C jatkuva lämpötila verrattuna HDPE:n 90 °C:een — minkä vuoksi korkean lämpötilan silikonitulpat ovat standardi uunikuivattaville pinnoitteille ja kuumille kylvyille. Silikoni on myös aidosti uudelleenkäytettävä useissa sykleissä ja pysyy joustavana alhaisissa lämpötiloissa. Silikoni maksaa kuitenkin useita kertoja enemmän kappaletta kohden kuin HDPE, ja sen käyttö on harvoin perusteltua 50 °C:n nikkelikylvyssä, jossa HDPE toimii yhtä hyvin. Käytännössä useimmat pinnoittamot pitävät molempia varastossa: HDPE-kalvoa ja -tulppia valtaosaan pinnoitus- ja anodisointitöistä, silikonia kuumiin kohteisiin ja uuneihin, sekä PET-polyesterikalvoa keskilämpötilan vaihtoehtona, kun suojauksen on kestettävä noin 150 °C:n lämpötilaa.

PVC sijoittuu lämpötila-alueen alapäähän, ja se on mainitsemisen arvoinen lähinnä varoituksena. PVC-suojahatut ovat halpoja ja joustavia, mutta ne pehmenevät huomattavasti lämpimissä kylvyissä, voivat jättää jälkeensä pehmitinjäämiä, eikä niitä tule käyttää yli 60–80 °C:n lämpötiloissa. Jos valitset PVC:n ja HDPE:n välillä pinnoituskylpyyn, jonka lämpötila on yli 50 °C, valitse HDPE.

Poisto, puhdistus ja uudelleenkäyttö

Suojaus on vain puolet työstä; poistovaiheessa monet linjat menettävät aikaa. Hyvä uutinen on, että HDPE-suojaus on suunniteltu irtoamaan puhtaasti. Tulpat ja suojat vedetään tai kammetaan irti syklin jälkeen, ja koska HDPE ei ime itseensä aineita, ne eivät kuljeta kylpykemikaaleja takaisin kappaleeseen. Pese ne poiston jälkeen, niin niitä voidaan käyttää uudelleen monissa sykleissä – hyvin hoidettu HDPE-tulppa puhtaassa kylvyssä kestää usein kymmeniä käyttökertoja, ennen kuin istuvuus löystyy tai pinta heikkenee.

Kalvo on tyypillisesti kertakäyttöinen. Se on riittävän edullista, jotta uudelleenkäyttö ei yleensä ole vaivan arvoista, ja osasta irrotettu kalvo on harvoin yhtä tasainen tai tarttuu yhtä hyvin toisella käyttökerralla. Liima-aine jättää vain vähän tai ei lainkaan jäämiä puhtaille, asianmukaisesti valmistelluille pinnoille, ja mahdolliset jäämät pyyhkiytyvät pois miedolla liuottimella tai vesipohjaisella puhdistusaineella – mitään voimakasta ei tarvita. Koneistetuilla pinnoilla varustetuissa osissa vältä liiman valumista kriittisille toleranssialueille valitsemalla stanssattu osa, joka jättää pienen marginaalin suojattavan kohdan ympärille.

Yleiset vikaantumistavat ja niiden välttäminen

Useimmat HDPE-suojauksen ongelmat ovat ennakoitavissa, ja ne johtuvat lähes poikkeuksetta yhdestä kolmesta syystä:

1. HDPE:n käyttö uunissa. Tämä on vika, joka maksaa oikeaa rahaa. HDPE, joka kulkee jauhemaalauksen kovetuksen tai e-coat-uunituksen läpi 180°C+ lämpötilassa, pehmenee, vääntyy ja sulaa kiinni kappaleeseen, jolloin sen poistaminen vie huomattavasti puhdistusaikaa. Jos prosessiisi kuuluu uunitusvaihe, vaihda suoja silikoniin tai PET-materiaaliin. Suuritiheyksinen polyeteenisuojateippi kuuluu nestekylpyihin, ei lämpökovetusjaksoihin.

2. Kylvyn ylilämpötilan aiheuttama vääntyminen. Kylpy, joka toimii käyttöalueensa ylärajalla, tai prosessi-insinööri, joka olettaa "pinnoituslämpötilan" tarkoittavan aina 60°C, voi viedä HDPE:n äärirajoilleen. Ensimmäinen merkki on yleensä kalvon reunan nouseminen tai tulppien alkava liikkuminen pois paikoiltaan, mitä seuraa näkyvä rypistyminen. Varmista kylvyn todellinen lämpötila telineen kohdalta, älä vain säiliön asetusarvosta. Jos jokin vaihe toimii säännöllisesti yli ~90°C lämpötilassa, päivitä suoja korkeamman lämpötilan materiaaliin.

3. Terävät reunat repivät ohuen kalvon. 0,1 mm:n kalvo, joka on venytetty koneistetun reunan tai jäysteen yli, leikkautuu ja nousee ylös sekoituksen aikana, jolloin liuosta pääsee vuotamaan suojauksen alle. Ratkaisuna on joko paksumpi kalvo, stanssattu muoto, joka päättyy ennen terävää kohtaa, tai tulppa- ja suojaratkaisu reunaan kalvon sijaan. Jos osassa on paljon teräviä kulmia, suunnittele suojauksen asettelu reunojen ympärille sen sijaan, että yrittäisit saada yhden yhtenäisen kalvon kestämään ne.

Neljäs, hiljaisempi vikaantumistapa johtuu kontaminaatiosta: likaisessa tuotantotilassa säilytetty suojaus imee itseensä öljyä tai pölyä, ja kalvo luovuttaa sitten epäpuhtauksia kylpyyn. Säilytä suojat puhtaassa, suljetussa tilassa ja käsittele niitä käsineet kädessä suojellaksesi kylpyä, jonka puhtaana pitämisestä maksat.

UKK

Kestääkö HDPE-suojaus anodisointia?

Kyllä. HDPE kestää useimmissa anodisointilinjoissa käytettäviä laimeita rikkihappo-, kromihappo- ja fosforihappoliuoksia, ja se toimii vaivatta tavallisten anodisointialtaiden 15–25 °C:n lämpötila-alueella. Se on yleinen valinta suojakalvoksi tasaisten pintojen ja ripustusalueiden anodisointiin. Myös kova-anodisointi matalassa lämpötilassa (0–10 °C) soveltuu HDPE:lle; rajoittava tekijä on lämpötila, ei kemia.

Mitä lämpötilaa HDPE-suojaus kestää?

HDPE:n jatkuva käyttölämpötila on noin 90 °C. Se on turvallinen lämpimissä pinnoituskylvyissä (nikkeli, sinkki, kupari, kromi) ja anodisointiliuoksissa, joiden lämpötila on yleensä 15–65 °C. Sitä ei saa käyttää jauhemaalausuuneissa tai missään kovetusvaiheessa, jonka lämpötila ylittää noin 90–100 °C, jolloin se pehmenee ja muuttaa muotoaan.

Voidaanko HDPE-suojatulppia ja -hattuja käyttää uudelleen?

Kyllä. Koska HDPE ei ime itseensä aineita ja on kemiallisesti inertti, tulpat ja hatut voidaan pestä ja käyttää uudelleen useita kertoja. Kalvoa pidetään yleensä kertakäyttöisenä, koska se on edullista ja uudelleenkäyttö on harvoin työmäärän arvoista. Uudelleenkäyttöikä riippuu kylvyn puhtaudesta ja siitä, kuinka varovasti osat irrotetaan.

Mitä eroa on HDPE- ja silikonisuojauksella?

Käytännön ero on lämpötilankestossa ja hinnassa. Silikoni kestää jopa 260 °C:n lämpötilaa ja uunikovetusta, mikä tekee siitä oikean valinnan jauhemaalaukseen ja kuumiin prosesseihin. HDPE on rajoitettu noin 90 °C:seen, mutta se on huomattavasti edullisempaa ja ihanteellista pinnoitus- ja anodisointikylpyihin. Lisätietoja materiaalin valinnasta tarjoavat HDPE-kalvomateriaalien opas ja silikonituotesivut, jotka kattavat kaikki tekniset tiedot.

Minkä paksuista HDPE-suojakalvoa minun tulisi käyttää?

Useimpiin ripustuspinnoituksiin ja anodisointiin 0,2–0,3 mm:n keskipaksu kalvo tarjoaa hyvän tasapainon muovautuvuuden ja repimislujuuden välillä. Käytä 0,1–0,15 mm:n kalvoa suurille tasaisille pinnoille ja yksinkertaisille muodoille, kun taloudellisuus on tärkeää, ja 0,4 mm:n tai paksumpaa kalvoa, jos osat altistuvat mekaaniselle rasitukselle rumpulinjoissa tai jos niissä on teräviä reunoja, jotka voisivat leikata ohuen kalvon.

Hanki ilmainen HDPE-suojausnäytesarja

Oikean HDPE-suojauksen valinta pinnoitukseen kiteytyy kolmeen kysymykseen: kylvyn kemiaan, kylvyn lämpötilaan ja kappaleen geometriaan. Nopein tapa vastata kaikkiin kolmeen on testata aitoja osia oikealla materiaalilla, ei luottaa pelkkään tekniseen esitteeseen. LeaderMasking toimittaa HDPE-suojakalvoja useissa paksuuksissa, stanssattuina muotoina sekä täyden valikoiman tulppia ja hattuja, jotka kaikki on suunniteltu pinnoitus- ja anodisointilinjoille – ja lähetämme sinulle ilmaisen näytesarjan, jotta voit suorittaa oman kylvytestisi ennen tuotantotilaukseen sitoutumista. Pyydä tarjous tai näytesarja tänään osoitteessa leadermasking-global.com, ja insinöörimme auttavat sinua määrittämään oikean materiaalin, paksuuden ja leikkauksen prosessiisi.
