Putkitulpat ja päätyhatut suojaukseen: Täydellinen mitoitusopas

Mitä ovat putkitulpat ja päätyhatut suojauksessa?

Putkitulpat ja päätyhatut ovat pieniä suojakomponentteja, jotka tiivistävät tai suojaavat putkien, putkiyhteiden, liittimien ja kierreaukkojen avoimet päät jauhemaalauksen, e-pinnoituksen, elektrolyyttisen pinnoituksen, anodisoinnin ja märkämaalauksen aikana. Tulppa painetaan aukkoon suojaamaan sisähalkaisijaa (ID), kun taas hattu liukuu ulkohalkaisijan (OD) päälle suojaamaan ulkopintaa tai kierrettä; molemmat pitävät pinnoitteen ja prosessikemikaalit poissa alueilta, joiden on jäätävä paljaiksi. Käyttölämpötila on ratkaiseva valintatekijä, ja kolmen yleisimmän materiaalin välillä on suuria eroja: pehmeä vinyyli kestää noin 60–80 °C, HDPE noin 90 °C ja silikoni 260 °C jatkuvassa käytössä. Tästä syystä silikoni on käytännössä ainoa vaihtoehto, kun osat kulkevat 180–200 °C jauhemaalauksen uunituksen läpi.

Väärän koon valitseminen on yksi yleisimmistä suojausvirheistä pintakäsittelylaitoksissa. Millimetrin murto-osan liian suuri hattu irtoaa uunissa; hieman liian pieni hattu on vaivalloinen asentaa jokaiseen telineeseen, osa toisensa jälkeen. Tämä opas kattaa mittaukset, sovituslaskelmat, materiaalit ja prosessilämpötilat, joita tarvitset putkitulppien, päätyhattujen, pölysuojien ja putken päätyhattujen oikeaan mitoitukseen kerralla.

Hattu vs. tulppa vs. suojateippi: Mikä suojaa putkea parhaiten?

Ennen mittaamista päätä, minkä tyyppistä suojausta osasi tarvitsee. Hatut, tulpat ja teippi ratkaisevat eri ongelmia, ja väärä valinta tuhlaa aikaa, vaikka koko olisi oikea.

Sääntö, joka ohjaa kaikkia muita päätöksiä: jos puhtaana pidettävä pinta on sisäpuolella, käytä tulppaa. Jos se on ulkopuolella, käytä hattua. Teippi on vaihtoehto suurille, tasaisille tai erikoisen muotoisille aukoille, joihin mikään vakiomuotoinen valuosa ei sovi, ja se vaatii aina enemmän työtä kappaletta kohden kuin tulppa tai hattu. Sekä hattuja että tulppia on saatavana useista eri materiaaleista ja kokoluokista — voit selata koko valikoima suojahattuja ja putkitulppia nähdäksesi kattavat halkaisijat ja kierrekoot.

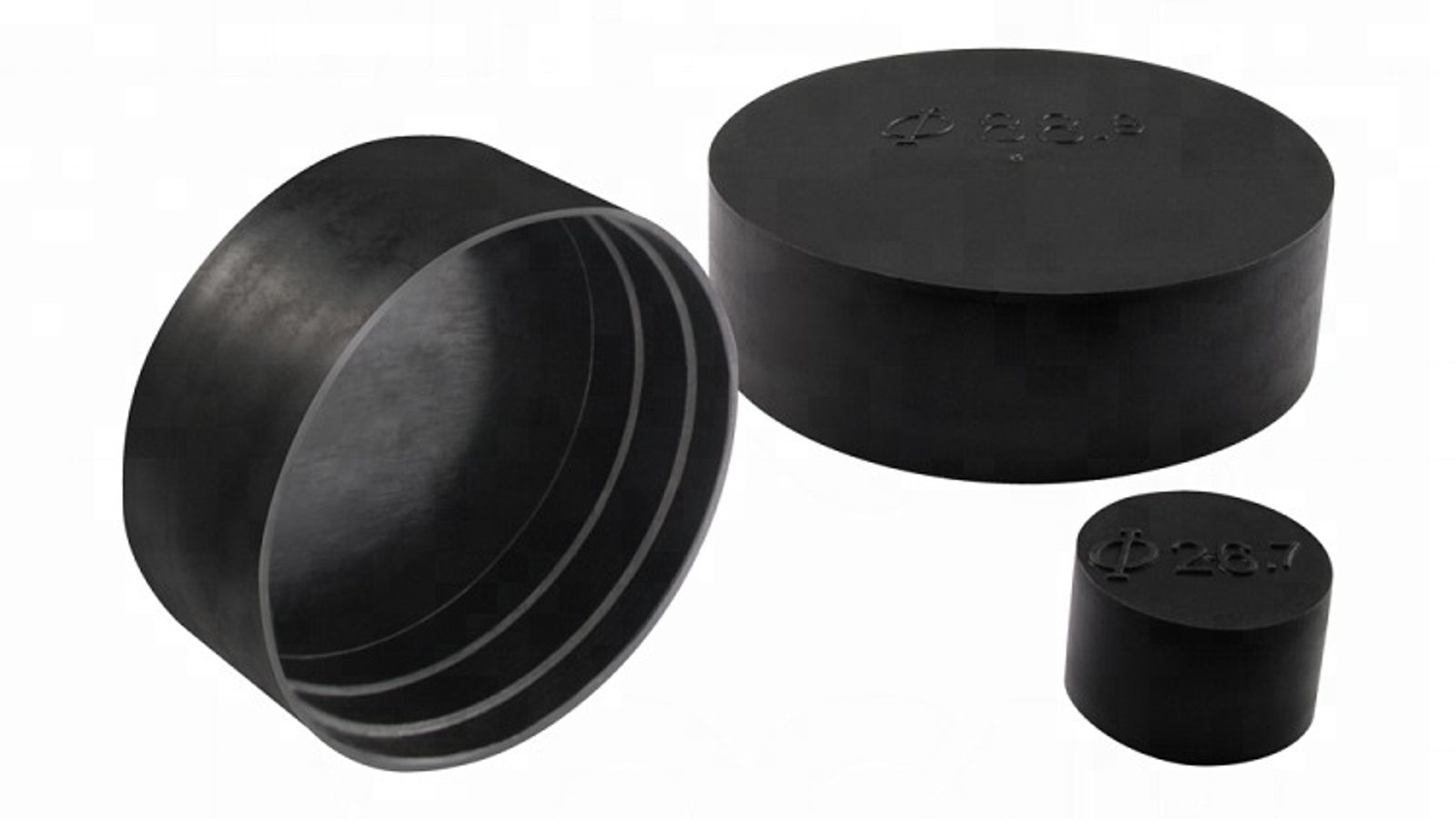

Kuinka mitata putken ID ja OD oikein

Mitoitus alkaa kahdesta todellisesta osasta otetusta luvusta, ei piirustuksesta, jonka luulet muistavasi. Putket valmistetaan toleransseilla, ja piirustus saattaa näyttää nimelliskoon, kun taas toimitettu osa voi poiketa muutaman millimetrin kymmenesosan. Mittaa aina tuotanto-osa.

Ulkohalkaisija (OD) hatuille

Jos olet ostamassa päätyhattua tai pölysuojaa, mittaa putken ulkohalkaisija digitaalisella työntömitalla pitäen sitä kohtisuorassa putken akseliin nähden ja ottamalla kaksi tai kolme lukemaa eri kohdista. Standardeja hattukokoja on varastossa sekä tuuma- että metrimitoilla, tyypillisesti välillä 1/8" (3.2 mm) – 6" (152 mm), yleisimpien metristen portaiden ollessa 5, 6, 8, 10, 12, 15, 20, 25, 32, 40 ja 50 mm. Hattu määritetään sen OD:n mukaan, jonka päälle se sopii, ei sen oman ulkomitan mukaan.

Tulppien sisähalkaisija (ID)

Jos tarvitset tulpan, mittaa reiän sisähalkaisija. Sileän putken kohdalla aseta työntömitan leuat aukon sisään ja ota levein lukema. Kierteitetyn reiän kohdalla mittaa sisähalkaisija (kierteen pohja, ei harja) — harjan mukaan mitoitettu tulppa ei koskaan asetu paikoilleen, ja nimelliskierteen mukaan mitoitettu tulppa jää löysäksi. Tulppaperheet on järjestetty samalla tavalla kuin suojat: valitse tulppa, jonka työhalkaisija vastaa mitattua ID-arvoa.

Huomioi kierteet ja seinämän paksuus

Kierteitetyt osat monimutkaistavat molempia mittauksia. Sisäkierteen kohdalla tulpan on ohitettava kierteen harja ja tartuttava silti kierteen pohjaan tai sen takana olevaan sileään upotukseen. Ulkokierteen kohdalla suojan on peitettävä koko kierteen pituus, joten tarvitset kierteen OD-arvon ja kierteen pituuden, et pelkkää putken OD-arvoa. Huomaa myös, että seinämän paksuudella on merkitystä tulpille: ohutseinämäinen putki vääntyy, kun siihen pakotetaan ylikokoinen tulppa, ja sisäiseen olakkeeseen pohjaava tulppa voi halkeilla tai irrottaa putken telineestä.

Valitse puristussovite

Sovite pitää osan paikallaan, ja se ilmaistaan prosenttiosuutena putken halkaisijasta. Valitse suojalle sellainen, jonka sisähalkaisija on noin 5-10 % pienempi kuin putken OD. Valitse tulpaksi sellainen, jonka ulkohalkaisija on noin 5-10 % suurempi kuin reiän ID. Vinyyli ja silikoni puristuvat helposti ja sietävät kyseisen alueen yläpäätä; HDPE on jäykempää ja toimii parhaiten alapäässä. Jos suojattavassa putkessa on paksu hitsaussauma tai epämuodostunut reuna, mittaa huonoimmasta kohdasta ja lisää hieman ylimääräistä sovitustiukkuutta sen sijaan, että suunnittelisit keskiarvon mukaan.

Painettava, napsautettava tai kierteellinen: Oikean sovituksen valinta

Suojus- ja tulppatuoteperheessä on kolme sovitustapaa, ja jokainen niistä vastaa tiettyä geometriaa.

Painettavat tulpat porauksille ja sisäkierteille

Painettavat tulpat puristetaan aukkoon, ja ne pysyvät paikoillaan puristussovitteen kitkan avulla. Ne ovat oikea valinta sisähalkaisijoiden (ID), pohjareikien, hydrauliikkaliitäntöjen ja sisäkierteiden suojaamiseen pintakäsittelyn aikana. Upotussyvyys on tärkeä: aivan reunaan asetettu tulppa suojaa aukon, mutta jättää syvemmän porauksen paljaaksi, kun taas liian syvälle painettu tulppa on vaikea poistaa vaurioittamatta tuoretta pinnoitetta. Lyhytaikaiseen pölysuojaukseen ja kierteiden suojaukseen osissa, joita ei käsitellä uunissa, pehmeät vinyyliset painettavat päätytulpat ovat taloudellisin vaihtoehto — mutta pidä ne poissa yli 80 °C:n lämpötiloista.

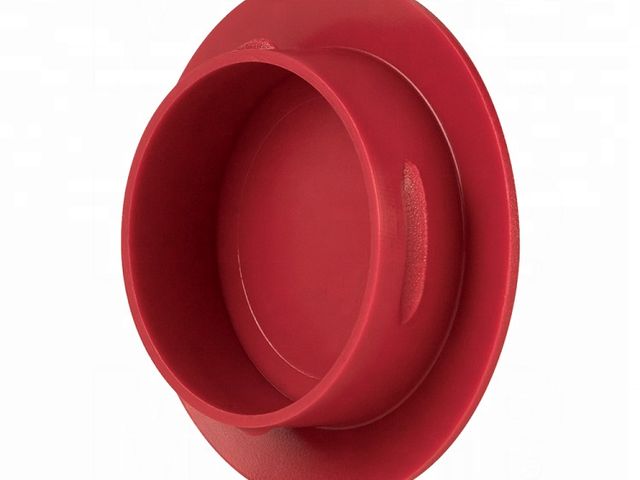

Napsautettavat suojukset ja pölysuojat putkenpäille

Napsautettavat suojukset ja pölysuojat venyvät putkenpään päälle ja tarttuvat ulkohalkaisijaan (OD) elastisen palautumisen avulla. Ne suojaavat itse putkenpäätä, valssattua reunaa, viistettä ja kaikkia päädyn ulkokierteitä, ja ne toimivat myös suojina kohdissa, joissa osa lepää telineessä. Useimmille putkenpäille ja ulkokierteisille päille, napsautettavat pölysuojat ja tulpat ovat nopeampia asentaa ja poistaa kuin teippi eivätkä jätä liimajäämiä. Haittapuolena on, että napsautettava suojus on vain yhtä hyvä kuin sen pito: väärällä sovitteella se joko putoaa uunissa tai tarttuu niin tiukasti, että se jättää jäljen.

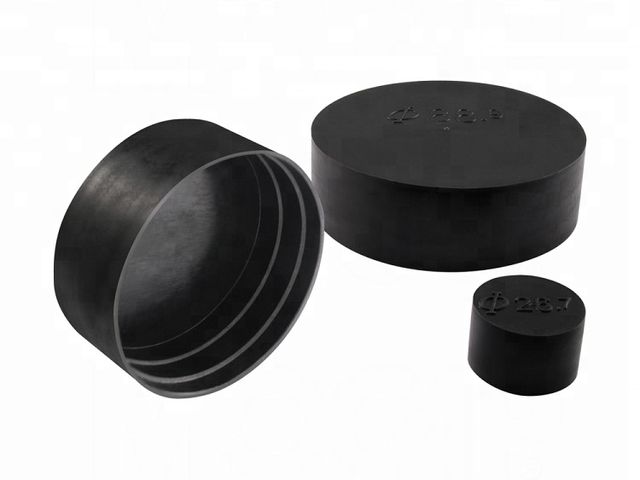

Kierteelliset suojat putki- ja liitinkierteille

Kun itse kierre on kriittinen pinta, tavallinen suojus tai tulppa ei välttämättä riitä. Kierteelliset muoviset putkenpääsuojat ruuvataan komponenttiin siten, että kierteiden kosketus suojaa kylkiä, ei vain aukkoa. Tämä on tärkeää putkenpäille, kierreliittimille ja aukoille, joissa pinnoitteen tai pinnoituksen vuotaminen kierrettä pitkin pilaisi kierteen. Jotta kierteellinen suojus voidaan mitoittaa oikein, tarvitaan kierteen tyyppi ja koko (esimerkiksi 1/4" BSP, 1/2" NPT tai M16 x 1,5 metrinen kierre), kierteen nousu ja kierteen pituus – pelkkä putken OD ei riitä. Jos olet epävarma, käytä kierteellistä suojusta kierteellisessä osassa; painettava tulppa kierteessä on kompromissi, joka päästää prosessikemikaaleja ja pinnoitetta kierteen pohjalle.

Materiaaliopas: Vinyyli vs HDPE vs Silikoni

Materiaalivalinta on vaihe, jossa useimmat mitoitusvirheet muuttuvat hylkyosiksi, sillä nämä kolme vakiomateriaalia pettävät täysin eri lämpötiloissa.

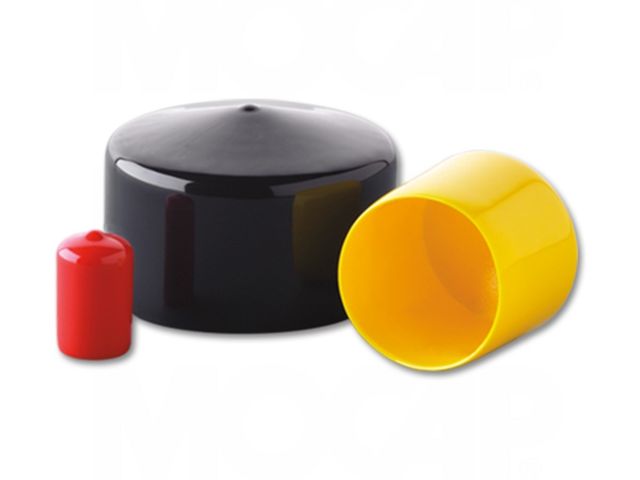

Vinyyli (PVC)

Pehmeä vinyyli on oletusarvoinen pölysuojausmateriaali. Se on edullista, joustavaa ja helppo painaa osan päälle tai sisään, mikä tekee siitä ihanteellisen varastoinnin, kuljetuksen ja huoneenlämpöisten prosessien aikana käytettäville hatuille ja tulpille. Ehdoton rajoite on lämpö: vinyyli pehmenee ja muuttaa muotoaan selvästi alle jauhemaalauksen kovettumislämpötilojen, joten 200 °C:n uunista otettu vinyylihattu on sulanut, värjäytynyt ja usein tarttunut kiinni osaan. Käytä vinyyliä kierteiden suojaukseen pinnoitustelineissä ja valmiiden tuotteiden pölysuojina, älä mihinkään, mikä menee uuniin.

HDPE

Suuritiheyksinen polyeteeni on vinyyliä jäykempää ja kestää paremmin prosessikemikaaleja, mikä tekee siitä paremman valinnan pinnoitus- ja anodisointikylpyihin, joissa vinyyli turpoaisi tai joihin siitä liukenisi pehmittimiä. Sen jatkuva lämmönkesto on noin 90 °C, joten se kestää lämpimiä rasvanpoistoaineita ja joitakin kuumia tiivistyskylpyjä, mutta pehmenee silti jauhemaalausuunissa. HDPE on vahva valinta kierrehatuiksi liittimiin, jotka käyvät läpi märkäprosesseja ja lyhyitä lämpimiä syklejä – varmista vain ennen käyttöä, että kylvyn lämpötila pysyy sen luokituksen alapuolella.

Silikoni

Silikoni on ainoa vakioitu maskausmateriaali, joka on luokiteltu jauhemaalaukseen, e-pinnoitukseen ja muihin korkean lämpötilan kovetusprosesseihin. Se on riittävän joustavaa tiivistämään epäsäännöllisiä aukkoja, kemiallisesti riittävän inerttiä pinnoitus- ja anodisointilinjoille ja uudelleenkäytettävää useiden syklien ajan, mikä kompensoi sen korkeampaa yksikkökustannusta. Silikoni suojausmateriaalina on luokiteltu jatkuvaan 260 °C:n käyttöön, mikä ylittää selvästi useimpien jauhemaalaamojen käyttämät 180–200 °C:n kovetusprofiilit. Se irtoaa puhtaasti kovettuneesta pinnoitteesta, joten osat ovat heti valmiita tarkastukseen. Jos jokin telineessä oleva osa ylittää 100 °C, silikoni on turvallinen valinta.

Lämpötilarajat: Mikä kestää jauhemaalausuunin

Lämpötilaluokitukset ovat yleisin syy suojauksen epäonnistumiseen, joten määritä prosessisi arvot ennen ostoa. Tyypillinen jauhemaalaus -kovetus kestää 10–20 minuuttia 180–200 °C:ssa; jotkut matalan lämpötilan jauheet toimivat 160 °C:ssa, mutta metalli ja teline kuumenevat silti läpi, ja lämpömassa pitää osat kuumina pitkään uunin oven sulkeutumisen jälkeen. E-pinnoituksen uunitus noudattaa vastaavaa käyrää noin 160–200 °C:ssa. Anodisointiin kuuluu kuumatiivistysvaihe noin 95–100 °C:ssa, mikä ylittää jo vinyylin luokituksen ja on HDPE:n rajalla. Pinnoituskylvyt ovat yleensä viileämpiä, noin 60–70 °C, minkä vuoksi vinyyliä ja HDPE:tä käytetään usein pinnoitussuojauksessa – mutta kemikaalit, ei lämpö, ovat siellä rajoittava tekijä.

Tätä taustaa vasten: korkean lämpötilan silikonisuojahuput kestävät jatkuvaa 260 °C:n lämpötilaa ja selviytyvät minkä tahansa kaupallisen jauhemaalaus- tai e-coat-linjan koko kovetusjaksosta. Standardisilikonitulpilla on sama luokitus. Vinyylillä ja HDPE:llä ei ole asiaa kovetusuuniin; käytä niitä vain märkäprosesseissa, huoneenlämpöisessä varastoinnissa ja lyhyissä lämmitysjaksoissa, jotka pysyvät niiden luokitusten alapuolella. Kun ostaja kysyy, miksi silikonitulppa maksaa enemmän kuin vinyylitulppa, vastaus on 180–260 °C:n ero – tuo ero on ratkaiseva tekijä uudelleenkäytettävän ja sulaneen tulpan välillä.

Milloin suojahattu on tulppaa parempi (ja milloin tulppa voittaa)

Sisä-/ulko-sääntö kattaa useimmat tapaukset, mutta muutamat tilanteet vaativat erityistä huomiota:

• Ulkokierteet ja rullatut reunat → hattu. Hattu peittää koko kierreprofiilin ja suojaa putken päätä telinekosketukselta, ja se on helpompi poistaa kuin kierteen ympärille kierretty teippi.
• Sisäkierteet ja pohjareiät → tulppa. Tulppa tiivistää aukon ja pitää pinnoitteen, pinnoituskylvyn ja puhallusaineen poissa ontelosta.
• Saman putken molemmat päät → tulppaa toinen pää ja suojaa toinen hatulla, tai käytä tulppaa molemmissa päissä, kun sisäpuolen on pysyttävä pinnoittamattomana koko pituudeltaan.
• Avoimet päät, jotka lepäävät telineellä → suojahattu, koska hattu suojaa myös kosketuspistettä pinnoitteen kertymiseltä, joka saisi osan asettumaan epätasaisesti.
• Erittäin pitkät putket → harkitse tulppia molemmissa päissä sekä ilmanpoistoa (katso seuraava osio), koska täysin tiivistetty pitkä putki toimii uunissa kuin suljettu paineastia.

Yleiset mitoitusvirheet ja niiden välttäminen

Suojahattujen irtoaminen uunissa

Klassinen virhetilanne. Suojahattu muodostaa suljetun ilmataskun putken sisään; taskun kuumentaminen 25 °C:sta 200 °C:seen nostaa loukkuun jääneen ilman painetta noin 60 %, ja paine pullauttaa hatun irti kesken kovettumisen paljastaen juuri sen pinnan, jota suojattiin. Korjaustavat ensisijaisuusjärjestyksessä: käytä ilmastoitua tulppaa tai hattua, joka päästää ilman poistumaan, jätä putki hieman tiivistämättä toisesta päästä tai valitse riittävän pitkä tulppa, jotta paineen on voitettava koko tartuntapituus. Tämän vuoksi se, että osa ”istui hyvin huoneenlämmössä”, ei ole osoitus hyvästä sopivuudesta.

Väärä sovite

Kaksi vikaantumistapaa samalla nimelliskoolla. Jos suojahattu on liian suuri, se istuu löysästi, putoaa uunissa ja pinnoite pääsee reunan alle; jos se on liian pieni, se on hidas asentaa, vääntää putkea, jättää jälkiä kovettuneeseen pintaan ja repeää irrotettaessa. Pysy 5–10 % sovitealueella, ja jos putkessa on hitsaussauma, levitetty pää tai lommo, mitoita suurimman todellisen mitan mukaan nimelliskoon sijaan.

Vinyyli tai HDPE kuumassa uunissa

Toistuva ja kallis virhe: käytetään varastosta löytyvää suojahattua, koska se on halpa. Vinyyli muuttaa muotoaan noin 60–80 °C:n yläpuolella ja HDPE pehmenee noin 90 °C:n yläpuolella; molemmat pilaavat osan ja suojauksen yhden kovetusjakson aikana. Jos linjan jokin vaihe ylittää 100 °C, siirry silikoniin ja lopeta sulavien materiaalien käyttö uuniprosesseissa.

Väärän halkaisijan mittaaminen

Tulpan tilaaminen putken OD-mitan mukaan tai suojahatun tilaaminen reiän ID-mitan mukaan on yleisempää kuin pitäisi. Nämä ovat kaksi eri lukua samassa osassa, usein eroa on kaksi millimetriä tai enemmän. Kirjoita käyttötarkoitus ostopyyntöön: ”suojahattu 25 mm OD-mitalle” tai ”tulppa 19 mm ID-mitalle”. Kierteitettyjen osien kohdalla mittaa kierteen pohja ja muoto, älä koskaan liittimeen merkittyä nimelliskokoa.

Pinnoitteen paksuuden unohtaminen

Kappaleeseen tulee 60–100 mikronia (0,06–0,10 mm) jauhetta kerrosta kohden, ja suojus, joka sopi täydellisesti paljaalle metallille, voi olla mahdoton poistaa, kun pinnoite valuu sen reunan alle. Tilaa hieman väljempiä suojuksia ja tulppia, kun suojattu alue on pinnoitetun pinnan vieressä, ja testaa poistaminen pinnoitetulla näytteellä ennen täyden tuotantoerän aloittamista.

Kierteiden suojaus elektrolyyttisessä pinnoituksessa, anodisoinnissa ja e-pinnoituksessa

Kierteet ovat yleisin suojauksen epäonnistumiskohta märkäprosesseissa, koska kemikaalit imeytyvät kierrettä pitkin. Ulkokierteet vaativat suojuksen tai kierteellisen suojuksen; sisäkierteet vaativat tulpan tai kierteellisen tulpan; ja sovituksen on oltava riittävän tiukka kapillaari-ilmiön pysäyttämiseksi, ei vain lian estämiseksi. Pinnoituslinjoilla, jotka toimivat 60–70 °C:n lämpötilassa, vinyyli ja HDPE tarjoavat edullisen tasapainon kemiallista kestävyyttä ja riittävää lämmönkestoa. Anodisoinnissa, jossa on 95–100 °C:n kuumatiivistysvaihe, HDPE on aivan rajallaan ja silikoni on turvallisempi. E-pinnoitus- tai jauhemaalauslinjoilla, joissa polttolämpötila on 160–200 °C, materiaalivalinta on selvä: silikoni, jonka jatkuva lämmönkesto on 260 °C, on ainoa vakiovaihtoehto, joka kestää.

UKK

Minkä kokoisen putkitulpan tai päätykannen tarvitsen putkeeni?

Mittaa osa työntömitalla ja sovella 5–10 % puristussovite-sääntöä. Suojahatun sisähalkaisijan tulee olla 5–10 % pienempi kuin putken OD; suojatulpan ulkohalkaisijan tulee olla 5–10 % suurempi kuin reiän ID. Kierteitetyissä osissa vastaa kierretyyppiä, kokoa ja nousua putken halkaisijan sijaan.

Kuinka mittaan putken ID- ja OD-mitat suojausta varten?

Käytä digitaalista työntömittaa kohtisuoraan putken akseliin nähden ja ota kaksi tai kolme lukemaa. Mittaa OD suojahattuja varten ja ID suojatulppia varten. Kierteitetyissä rei'issä mittaa sydänhalkaisija (pohja), ei kierteen harjaa, ja kirjaa ylös kierteen nousu ja pituus kierteitettyjä hattuja varten.

Mitä lämpötiloja vinyyli-, HDPE- ja silikonisuojahatut kestävät?

Vinyyli kestää jatkuvaa lämpöä noin 60–80 °C, HDPE noin 90 °C ja silikoni 260 °C. Jauhemaalaus- ja e-coat-uunit toimivat yleensä 160–200 °C:ssa, mikä sulkee vinyylin ja HDPE:n kokonaan pois — silikoni on ainoa vakiomateriaali, joka kestää nämä syklit.

Miksi suojahattuni irtoilevat jauhemaalausuunissa?

Loukkuun jäänyt ilma laajenee, kun suljettua putkea kuumennetaan — 25°C:sta 200°C:seen suljetun ontelon sisäinen paine nousee noin 60 %. Vaihda ilmastoituihin tulppiin tai hattuihin, jätä pitkien putkien toinen pää sulkematta tai käytä tulppaa, jonka tartuntapituus riittää vastustamaan painetta. Huoneenlämmössä täydellisesti istuva hattu voi silti irrota uunituslämpötilassa.

Ovatko putkitulpat ja päätyhatut uudelleenkäytettäviä?

Silikonitulpat ja -hatut ovat uudelleenkäytettäviä useiden syklien ajan — puhdista ne, tarkista vauriot ja käytä uudelleen. Vinyyli ja HDPE ovat osittain uudelleenkäytettäviä: ne soveltuvat toistuviin märkäprosessisykleihin lämpötilarajojensa alapuolella, mutta ne heikkenevät nopeammin, erityisesti jos ne joutuvat kosketuksiin kuumien osien, liuottimien tai toistuvan kylpykemian kanssa. Teippi on aina kertakäyttöinen.

Hanki oikea tulppa tai hattu prosessiisi

Suojauksen oikea mitoitus perustuu kolmeen lukuun: mitattuun halkaisijaan, sovitteeseen ja prosessilämpötilaan. Jos et ole varma, tarvitseeko osa tulpan vai hatun, tai jos linjalämpötila vaatii siirtymistä vinyylistä silikoniin, pyydä tarjous ilmoittamalla putken mitat, kierretiedot ja prosessilämpötilat, niin suosittelemme oikeaa osaa ja kokoa. Voit myös ladata ilmaisen mitoituskaavion pitääksesi ID/OD-säännöt ja lämpötilarajat työntömittasi vieressä — se on nopein tapa muuttaa "tämä näyttää sopivalta" toistettavaksi, dokumentoiduksi istuvuudeksi.
