Csődugók és zárósapkák maszkoláshoz: Teljes méretezési útmutató

Mik azok a csődugók és zárósapkák a maszkoláshoz?

A csődugók és zárósapkák kisméretű védőelemek, amelyek lezárják vagy védik a csövek, vezetékek, szerelvények és menetes csatlakozók nyitott végeit porszórás, e-coating, galvanizálás, eloxálás és folyékony festés során. A dugó a furatba nyomva védi a belső átmérőt (ID), míg a sapka a külső átmérőre (OD) csúszik rá a külső felület vagy menet védelme érdekében; mindkettő távol tartja a bevonatot és a folyamat során használt vegyszereket a tiszta maradó területektől. A kiválasztás döntő tényezője az üzemi hőmérséklet, és a három fő anyag jelentősen eltér: a lágy vinil körülbelül 60-80°C-ig, a HDPE körülbelül 90°C-ig, a szilikon pedig 260°C-os folyamatos használatra alkalmas, ezért a szilikon gyakorlatilag az egyetlen opció, ha az alkatrészek 180-200°C-os porszóró beégető kemencén haladnak keresztül.

A rossz méretválasztás az egyik leggyakoribb maszkolási hiba az üzemekben. A milliméter töredékével nagyobb sapka leesik a kemencében; a túl kicsit pedig nehézkes minden egyes alkatrészre felhelyezni a tartókon. Ez az útmutató ismerteti a méreteket, az illeszkedési számításokat, az anyagokat és a folyamathőmérsékleteket, amelyekre szüksége van a csődugók, zárósapkák, porvédő sapkák és csővégzárók elsőre történő helyes méretezéséhez.

Sapka vs. dugó vs. maszkolószalag: Melyik védi legjobban a csövet?

Mielőtt bármit mérne, döntse el, milyen típusú védelemre van szüksége az alkatrésznek. A sapkák, dugók és szalagok különböző problémákat oldanak meg, és a rossz választás időpazarlás, még akkor is, ha a méret megfelelő.

A szabály, amely minden egyéb döntést meghatároz: ha a tisztán tartandó felület belül van, használjon dugót. Ha kívül van, használjon kupakot. A szalag alternatív megoldás nagy, lapos vagy különleges alakú nyílások esetén, ahol egyetlen szabványos öntött alkatrész sem illeszkedik, és darabonkénti munkaerőköltsége mindig magasabb, mint a dugóé vagy a kupaké. Mind a kupakok, mind a dugók az anyagok és méretcsaládok széles választékában elérhetőek — böngészheti a teljes védősapkák és csődugók választéka a lefedett átmérők és menetméretek megtekintéséhez.

Hogyan mérjük megfelelően a csövek ID és OD méretét

A méretezés a tényleges alkatrészről vett két számmal kezdődik, nem pedig a rajz alapján. A csövek tűréshatárokkal készülnek, és előfordulhat, hogy a rajz névleges méretet mutat, miközben a leszállított alkatrész néhány tizedmilliméterrel eltér. Mindig a gyártási darabot mérje meg.

Külső átmérő (OD) sapkákhoz

Ha zárósapkát vagy porvédő sapkát vásárol, mérje meg a cső külső átmérőjét digitális tolómérővel, a cső tengelyére merőlegesen tartva azt, és végezzen két-három mérést különböző elforgatásoknál. A szabványos sapkaméretek angolszász és metrikus lépésekben is elérhetők, jellemzően 1/8" (3.2 mm) és 6" (152 mm) között, a leggyakoribb metrikus lépésközök pedig 5, 6, 8, 10, 12, 15, 20, 25, 32, 40 és 50 mm. A sapkát az alapján határozzák meg, hogy mekkora OD méretre illeszkedik, nem pedig a saját külső mérete alapján.

Belső átmérő (ID) dugókhoz

Ha dugóra van szüksége, mérje meg a furat belső átmérőjét. Sima cső esetén helyezze a tolómérő pofáit a nyílásba, és rögzítse a legszélesebb értéket. Menetes furatnál mérje meg a magátmérőt (a menet árkát, nem a csúcsát) — a menetcsúcsra méretezett dugó soha nem fog megfelelően illeszkedni, a névleges menetméretre választott pedig lötyögni fog. A dugócsaládok ugyanúgy vannak felépítve, mint a sapkák: válassza azt a dugót, amelynek munkaátmérője megegyezik a mért ID értékkel.

Vegye figyelembe a meneteket és a falvastagságot

A menetes alkatrészek mindkét mérést bonyolítják. Belső menet esetén a dugónak át kell haladnia a menetcsúcson, miközben a menetárokba vagy a mögötte lévő sima furatba kapaszkodik. Külső menetnél a sapkának a teljes menethosszat le kell fednie, így a menet OD értékére és a menethosszra van szükség, nem csak a cső OD-jára. Vegye figyelembe azt is, hogy a falvastagság számít a dugóknál: a vékony falú cső deformálódik, ha túlméretezett dugót erőltet bele, a belső vállon felütköző dugó pedig megrepesztheti a csövet, vagy kilökheti azt a tartókeretből.

Válassza ki a szoros illesztést

Az illesztés tartja helyén az alkatrészt, és ezt a csőátmérő százalékában fejezzük ki. Sapka esetén válasszon olyat, amelynek belső átmérője körülbelül 5-10%-kal kisebb, mint a cső OD értéke. Dugó esetén válasszon olyat, amelynek külső átmérője megközelítőleg 5-10%-kal nagyobb, mint a furat ID értéke. A vinil és a szilikon könnyen összenyomható, és jól bírják a tartomány felső határát; a HDPE merevebb, és az alsó értéknél működik a legjobban. Ha a maszkolandó csőnek vastag hegesztési varrata vagy deformált pereme van, a legrosszabb ponton mérjen, és inkább adjon hozzá egy kis extra túlfedést, mintsem az átlagra tervezzen.

Benyomható, rápattintható vagy menetes: A megfelelő illeszkedés kiválasztása

A sapka és dugó termékcsaládon belül három illeszkedési mód létezik, és mindegyik egy-egy konkrét geometriához illeszkedik.

Benyomható dugók furatokhoz és belső menetekhez

A benyomható dugókat a nyílásba préselik, ahol a szoros illeszkedés okozta súrlódás tartja meg őket. Megfelelő választást jelentenek belső átmérők (ID), zsákfuratok, hidraulikus csatlakozók és belső menetek védelmére a felületkezelés során. A behelyezési mélység lényeges: a peremnél éppen csak rögzített dugó védi a nyílást, de szabadon hagyja a mélyebb furatot, míg a túl mélyre tolt dugót nehéz eltávolítani a friss bevonat megsértése nélkül. Rövid távú porvédelemhez és olyan alkatrészek menetvédelméhez, amelyek nem kerülnek kemencébe, a lágy vinil benyomható zárósapkák jelentik a leggazdaságosabb megoldást — de tartsuk távol őket a kb. 80°C feletti hőtől.

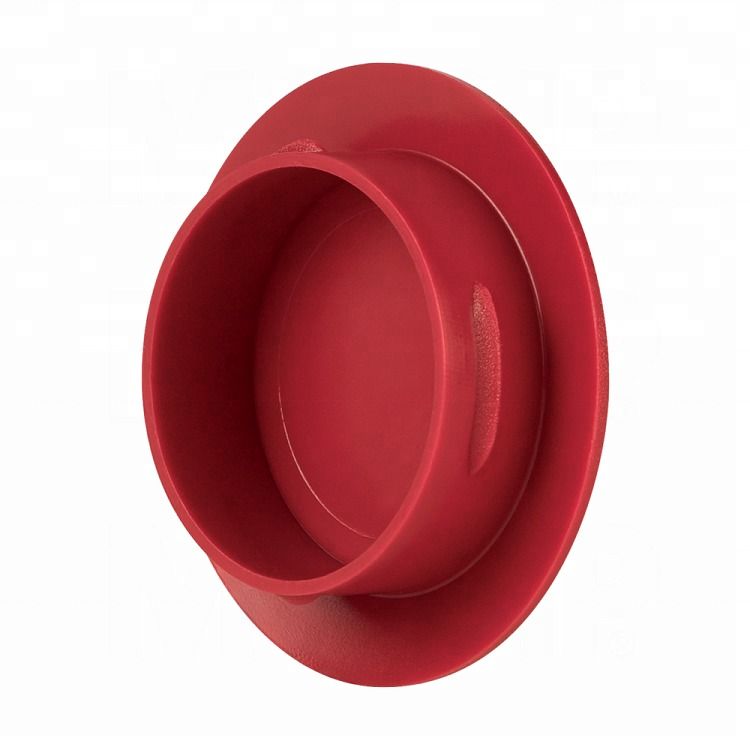

Rápattintható sapkák és porsapkák csővégekhez

A rápattintható sapkák és porsapkák a csővég külsejére feszülnek rá, és a rugalmas visszanyerés révén rögzülnek a külső átmérőn (OD). Védik magát a csővéget, a peremet, a letörést és a végén lévő külső meneteket, emellett pajzsként szolgálnak azokon a területeken, ahol az alkatrész a tartóállványon nyugszik. A legtöbb csővég és külső menetes vég esetén a pattintható porvédő sapkák és dugók gyorsabban felhelyezhetők és eltávolíthatók, mint a szalagok, és nem hagynak ragasztómaradványt. A hátrányuk, hogy a pattintható sapka csak annyira jó, amennyire a tapadása: nem megfelelő illeszkedés esetén vagy leesik a kemencében, vagy annyira rászorul, hogy nyomot hagy a felületen.

Menetes sapkák csövekhez és szerelvények meneteihez

Ha maga a menet a kritikus felület, egy sima sapka vagy dugó nem biztos, hogy elegendő. Menetes műanyag csővégzáró sapkák rácsavarhatók az alkatrészre, így a menetkapcsolódás védi a menetoldalakat is, nem csak a nyílást. Ez fontos csővégeknél, menetes szerelvényeknél és csatlakozóknál, ahol a bevonat vagy a galvanizáló anyag beszivárgása a menet mentén tönkretenné a menetet. A menetes sapka helyes méretezéséhez ismerni kell a menet típusát és méretét (például 1/4" BSP, 1/2" NPT vagy M16 x 1.5 metrikus menet), a menetemelkedést és a menethosszt – a cső OD értéke önmagában nem elegendő. Kétség esetén használjon menetes sapkát menetes alkatrészen; a menetre nyomott dugó csak kompromisszum, amelynél a technológiai vegyszerek és a bevonat beszivároghat a menetárok mentén.

Anyagútmutató: Vinyl vs HDPE vs Szilikon

Az anyagválasztásnál válnak a méretezési hibák selejtté, mivel a három standard alapanyag hőtűrése teljesen eltérő.

Vinil (PVC)

A lágy vinil az alapértelmezett porvédő anyag. Olcsó, rugalmas, és könnyen ráhúzható vagy benyomható az alkatrészekbe, így ideális tároláshoz, szállításhoz és szobahőmérsékletű folyamatokhoz használt sapkákhoz és dugókhoz. A szűk keresztmetszet a hő: a vinil jóval a porfestés beégetési hőmérséklete alatt kilágyul és deformálódik, így egy 200°C-os kemencéből kivett vinil sapka megolvad, elszíneződik, és gyakran az alkatrészre ragad. Használjon vinilt menetvédelemhez galvanizáló kereteken és porvédő sapkaként késztermékeken, de ne használja semmihez, ami beégető kemencébe kerül.

HDPE

A nagy sűrűségű polietilén merevebb a vinilnél és ellenállóbb a technológiai vegyszerekkel szemben, ezért jobb választás galvanizáló és eloxáló fürdőkhöz, ahol a vinil megduzzadna vagy lágyítószert bocsátana ki. Tartós hőállósága 90°C körül van, így bírja a meleg zsírtalanítókat és egyes forró zárófürdőket, de a porfestő kemencében továbbra is kilágyul. A HDPE kiváló választás a nedves folyamatokon és rövid, meleg ciklusokon áthaladó szerelvények menetes sapkáihoz – a használat előtt ellenőrizze, hogy a fürdő hőmérséklete a határérték alatt marad-e.

Szilikon

A szilikon az egyetlen olyan szabványos maszkolóanyag, amely alkalmas porfestéshez, e-bevonatoláshoz és más magas hőmérsékletű beégetési folyamatokhoz. Elég rugalmas a szabálytalan nyílások tömítéséhez, kémiailag kellően semleges a galvanizáló és eloxáló sorokhoz, és számos cikluson keresztül újrafelhasználható, ami ellensúlyozza a magasabb egységárat. A szilikon mint maszkolóanyag folyamatos üzemben 260°C-ig hitelesített, ami kényelmesen meghaladja a legtöbb porfestő által használt 180-200°C-os beégetési profilokat, és tisztán válik le a kikeményedett bevonatról, így az alkatrészek azonnal készen állnak az ellenőrzésre. Ha a tartókereten lévő bármely alkatrész hőmérséklete meghaladja a 100°C-ot, a szilikon a biztonságos alapértelmezett választás.

Hőmérsékleti határértékek: Mi bírja ki a porfestő kemencét?

A hőmérsékleti besorolás a maszkolási hibák leggyakrabban említett oka, ezért vásárlás előtt számszerűsítse a folyamatát. Egy tipikus porfestési beégetés 180-200°C-on zajlik 10-20 percig; egyes alacsony hőfokon kötő porok 160°C-on is működnek, de a fém és a tartókeret továbbra is átmelegszik, és a hőtehetetlenség miatt az alkatrészek a kemenceajtó bezárása után is forrók maradnak. Az E-coat beégetése hasonló görbét követ, nagyjából 160-200°C-on. Az eloxálás egy forró tömítési lépést tartalmaz kb. 95-100°C-on, ami már meghaladja a vinil besorolását és a HDPE határán van. A galvanizáló fürdők általában hűvösebbek, 60-70°C körüliek, ezért jelenik meg olyan gyakran a vinil és a HDPE a galvanizálási maszkolásban – de ott a vegyszerek, nem pedig a hő jelentik a korlátot.

Ennek fényében: hőálló szilikon maszkoló sapkák 260°C-os folyamatos hőterhelésre hitelesítettek, és bármely kereskedelmi porfestő vagy e-coat sor teljes beégetési ciklusát kibírják. A szabványos szilikon dugók ugyanezzel a minősítéssel rendelkeznek. A vinilnek és a HDPE-nek nincs helye a beégető kemencében; ezeket csak nedves folyamatokhoz, szobahőmérsékletű tároláshoz és a névleges értékük alatti, rövid meleg ciklusokhoz használja. Amikor a vevő megkérdezi, miért drágább a szilikon dugó a vinilnél, a válasz a 180-260°C közötti tartomány — ez a különbség egy újrafelhasználható és egy megolvadt dugó között.

Amikor a sapka jobb a dugónál (és amikor a dugó a nyerő)

A külső/belső szabály a legtöbb esetre érvényes, de néhány helyzet külön figyelmet érdemel:

• Külső menetek és peremezett szélek → sapka. A sapka lefedi a teljes menetprofilt, megvédi a csővéget az állvánnyal való érintkezéstől, és könnyebben eltávolítható, mint a menetre tekert szalag.
• Belső menetek és zsákfuratok → dugó. A dugó lezárja a nyílást, és távol tartja a bevonatot, a galvanizáló oldatot és a szemcseszóró anyagot az üregtől.
• Ugyanazon cső mindkét vége → dugózza le az egyik végét és tegyen sapkát a másikra, vagy használjon dugót mindkét végén, ha a belső résznek a teljes hosszon bevonatmentesnek kell maradnia.
• Az állványon nyugvó nyitott végek → sapka, mivel a sapka a felfekvési pontot is védi a bevonat felhalmozódásától, ami miatt az alkatrész egyenetlenül állna.
• Nagyon hosszú csövek → fontolja meg a mindkét végén történő dugózást szellőztetéssel kiegészítve (lásd a következő szakaszt), mivel egy teljesen lezárt hosszú cső zárt nyomástartó edényként viselkedik a kemencében.

Gyakori méretezési hibák és elkerülésük

A kemencében leeső sapkák

A klasszikus hiba. A sapka zárt légzsákot hoz létre a csőben; ennek a légzsáknak a felmelegítése 25°C-ról 200°C-ra nagyjából 60%-kal növeli a bezárt levegő nyomását, és a nyomás a beégetés közben lelökheti a sapkát, szabaddá téve pontosan azt a felületet, amelyet védeni kívánt. Megoldások, preferencia sorrendben: használjon szellőződugót vagy sapkát, amely lehetővé teszi a levegő távozását, hagyja a csövet az egyik végén kissé nyitva, vagy válasszon olyan dugót, amely elég hosszú ahhoz, hogy a nyomásnak a teljes tapadási hosszal meg kelljen küzdenie. Ezért sem garancia a jó illeszkedésre az, hogy „szobahőmérsékleten jól illeszkedett”.

A nem megfelelő túlfedéses illesztés

Kétféle hibaforrás azonos névleges méretnél. Ha a sapka túl nagy, lazán illeszkedik, leesik a kemencében, és a bevonat beszivárog a szélek alá; ha túl kicsi, lassú a felhelyezése, deformálja a csövet, nyomot hagy a kikeményedett felületen, és eltávolításkor elszakad. Maradjon az 5-10%-os túlfedési tartományon belül, és ha a csövön hegesztési varrat, kiszélesedő vég vagy horpadás van, a legnagyobb tényleges mérethez válasszon méretet a névleges helyett.

Vinil vagy HDPE forró kemencében

Egy visszatérő és drága hiba: a fiókban lévő sapka használata, mert az olcsó. A vinil nagyjából 60-80°C felett deformálódik, a HDPE pedig 90°C felett lágyul meg; egyetlen kikeményedési ciklus alatt mindkettő tönkreteszi az alkatrészt és a maszkolást is. Ha a gyártósor bármely lépése meghaladja a 100°C-ot, használjon egységesen szilikont, és ne tartson készleten olvadékony méreteket kemencében végzett munkákhoz.

Rossz átmérő mérése

Gyakrabban előfordul, mint kellene, hogy a dugót a cső OD értéke, a sapkát pedig a furat ID értéke alapján rendelik meg. Ez két különböző szám ugyanazon az alkatrészen, gyakran két vagy több milliméter eltéréssel. Írja le a tervezett irányt a beszerzési igényen: „sapka 25 mm-es OD-hoz” vagy „dugó 19 mm-es ID-hoz”. Menetes alkatrészek esetén a magátmérőt és a menetprofilt mérje, soha ne a szerelvényre nyomtatott névleges méretet.

A bevonatvastagság figyelmen kívül hagyása

Egy alkatrész rétegenként 60-100 mikron (0,06-0,10 mm) porfestéket vesz fel, és egy olyan sapka, amely tökéletesen illeszkedett a nyers fémre, eltávolíthatatlanná válhat, amint a bevonat a széle alá folyik. Rendeljen valamivel lazább sapkákat és dugókat, ha a védett terület szomszédos a bevont felülettel, és a teljes szériagyártás előtt tesztelje az eltávolítást egy bevont mintán.

Menetvédelem galvanizáláshoz, eloxáláshoz és E-bevonatoláshoz

A nedves eljárások során a menetek jelentik a leggyakoribb hibaforrást a maszkolásnál, mivel a vegyszerek felszivárognak a menetemelkedés mentén. A külső menetekhez sapka vagy menetes sapka, a belső menetekhez dugó vagy menetes dugó szükséges; az illeszkedésnek pedig elég szorosnak kell lennie ahhoz, hogy ne csak a szennyeződéseket, hanem a kapilláris hatást is megállítsa. A 60-70°C-on működő galvanizáló soroknál a vinil és a HDPE költséghatékony egyensúlyt kínál a vegyszerállóság és a megfelelő hőállóság között. A 95-100°C-os melegvizes tömítési lépéssel járó eloxálásnál a HDPE már a határértékén van, a szilikon pedig biztonságosabb. Bármely 160-200°C-on beégetett e-bevonat vagy porfestő sor esetében az anyagválasztás már eldőlt: a 260°C-os folyamatos hőállósággal rendelkező szilikon az egyetlen standard opció, amely kibírja a folyamatot.

GYIK

Milyen méretű csődugóra vagy zárósapkára van szükségem a csövemhez?

Mérje meg az alkatrészt tolómérővel, majd alkalmazza az 5-10%-os túlfedési szabályt. Sapka esetén a sapka belső átmérőjének 5-10%-kal kisebbnek kell lennie a cső OD értékénél; dugó esetén a dugó külső átmérőjének 5-10%-kal nagyobbnak kell lennie a furat ID értékénél. Menetes alkatrészeknél a menettípust, a méretet és a menetemelkedést vegye alapul a csőátmérő helyett.

Hogyan mérjem le a cső ID és OD értékét a maszkoláshoz?

Használjon digitális tolómérőt a csőtengelyre merőlegesen, és végezzen két-három mérést. Sapkákhoz az OD-t, dugókhoz az ID-t mérje. Menetes furatoknál a magátmérőt mérje, ne a menetcsúcsot, menetes sapkák esetén pedig rögzítse a menetemelkedést és a hosszt is.

Milyen hőmérsékletnek állnak ellen a vinil, HDPE és szilikon sapkák?

A vinil folyamatosan kb. 60-80°C-ig, a HDPE kb. 90°C-ig, a szilikon pedig folyamatosan 260°C-ig hőálló. A porszóró és e-coat beégető kemencék jellemzően 160-200°C-on üzemelnek, ami a vinilt és a HDPE-t teljesen kizárja – ezekhez a ciklusokhoz a szilikon az egyetlen szabványos anyag.

Miért esnek le folyton a sapkák a porszóró kemencében?

A bezárt levegő tágul a lezárt cső hevítésekor — 25°C-ról 200°C-ra melegítve a nyomás a lezárt üregben kb. 60%-kal nő. Váltson szellőződugókra vagy -sapkákra, hagyja a hosszú csövek egyik végét lezáratlanul, vagy használjon olyan dugót, amelynek befogási hossza elegendő a nyomás ellenállásához. Egy szobahőmérsékleten tökéletesen illeszkedő sapka a beégetési hőmérsékleten még mindig lerepülhet.

Újrafelhasználhatók a csődugók és a zárósapkák?

A szilikon dugók és sapkák számos cikluson keresztül újrafelhasználhatók — tisztítsa meg őket, ellenőrizze a sérüléseket, és újra használhatók. A vinil és a HDPE félig újrafelhasználható: megfelelnek az ismételt nedves eljárási ciklusokhoz a hőmérsékleti határértékük alatt, de gyorsabban elhasználódnak, különösen ha forró alkatrészekkel, oldószerekkel vagy ismételt fürdővegyszerekkel érintkeznek. A szalag mindig egyszer használatos.

Válassza ki a folyamatához megfelelő dugót vagy sapkát

A maszkolás helyes méretezése három számon múlik: a mért átmérőn, a szoros illeszkedésen és a folyamathőmérsékleten. Ha bizonytalan abban, hogy egy alkatrészhez dugóra vagy sapkára van-e szükség, vagy hogy a sor hőmérséklete miatt vinilről szilikonra kell-e váltania, kérjen ajánlatot a csőméretek, a menetadatok és a folyamathőmérséklet megadásával, mi pedig javaslatot teszünk a megfelelő alkatrészre és méretre. Letöltheti az ingyenes mérettáblázatot is, hogy az ID/OD szabályok és a hőmérsékleti határértékek a tolómérője mellett legyenek — ez a leggyorsabb módja annak, hogy a „ez nagyjából jónak tűnik” megközelítést megismételhető, dokumentált illeszkedéssé alakítsa.
