Pryžové průchodky a těsnění pro průmyslové maskování: Kompletní průvodce

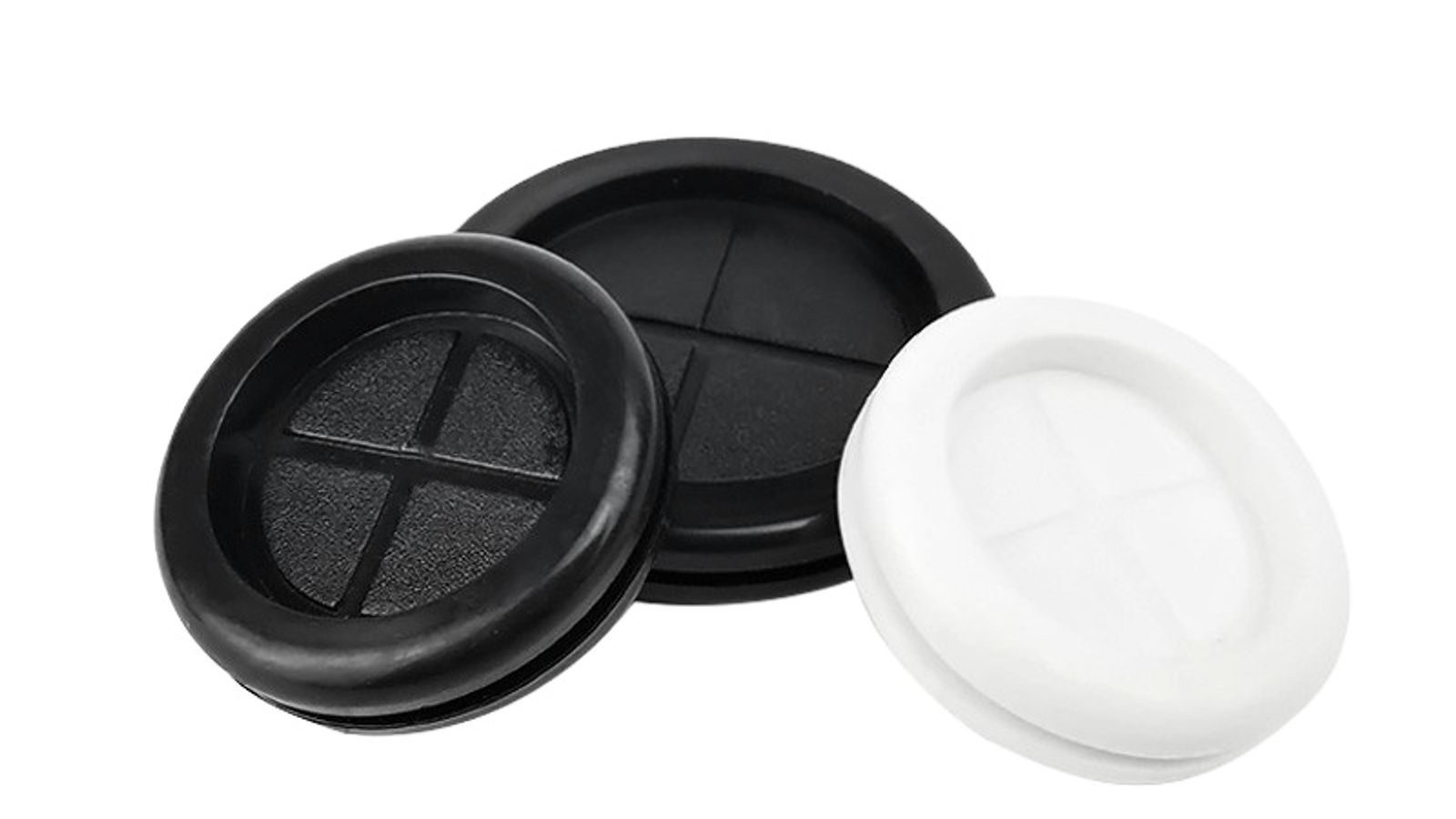

Gumová průchodka je prstencové elastomerové těsnění, které lemuje okraj otvoru, aby byla součástka, drát, kabel nebo svorník procházející tímto otvorem chráněn před okolním procesem – a co je pro lakýrníky stejně důležité, aby byl samotný otvor utěsněn proti vniknutí barvy. V průmyslovém maskování plní gumové průchodky a těsnění dvojí roli, kterou lze snadno podcenit: chrání kabelové průchodky, montážní otvory a otvory v panelech před e-coatem, práškovou barvou, lakem a chemií při pokovování, a zároveň chrání izolaci drátu před oděrem o ostrou kovovou hranu lisovaného nebo děrovaného panelu. Praktické provozní rozmezí těchto dílů je široké – vysokoteplotní silikonová gumová průchodka vydrží nepřetržitý provoz při 230°C a krátkodobé výkyvy k 260–300°C, zatímco průchodka z EPDM je obvykle dimenzována pro nepřetržité použití do 150°C s maximy kolem 175°C, což pohodlně pokrývá typické vypalování e-coatu při 160–200°C nebo vytvrzování práškového laku při 180–200°C. Tyto teplotní údaje jsou tím prvním, co je třeba před výběrem materiálu zkontrolovat, a jsou důvodem, proč většina lakovacích linek s vysokoteplotním vypalováním standardizuje silikon namísto univerzální pryže.

Co je gumová průchodka?

Průchodka je v podstatě elastomerový prstenec – dutý kroužek s definovaným vnitřním průměrem (ID), který svírá drát nebo kabel, a vnějším průměrem (OD) s drážkou nebo osazením, které dosedá do otvoru v panelu. Stejná geometrie, která zabraňuje odírání kabelu o holou kovovou hranu, také brání stékání kapaliny po drátu do otvoru. Průchodky se vyrábějí lisováním, extruzí nebo jako výseky a v aplikacích průmyslového maskování se dodávají buď jako samostatné prstencové díly, nebo jako sestavené součásti větší maskovací sady.

To, co odlišuje průmyslovou maskovací průchodku od běžné gumové průchodky z obchodu s elektroinstalačním materiálem, je technická specifikace. Maskovací průchodky jsou navrženy pro konkrétní procesní parametry: teplotu pece, chemii lázně, dobu ponoru a počet cyklů, které musí díl vydržet. Univerzální neoprenová průchodka s odolností do 100°C je vhodná pro lakovací kabinu, ale po několika cyklech vypalování e-coatu degraduje. Proto se gumové průchodky a těsnění prodávané pro lakovací linky obvykle vyrábějí ze směsí, které splňují dokumentovanou teplotu pro nepřetržitý provoz a jsou sledovatelné podle šarže.

Proč jsou průchodky důležité při e-coatingu, práškovém lakování, pokovování a lakování

Každý proces povrchové úpravy má své typy vad, kterým mají průchodky předcházet. Při e-coatingu je lázeň vodnou, elektricky nabitou emulzí; nabité částice se usazují na jakémkoli vodivém povrchu, který není maskován, včetně závitů montážních svorníků a vnitřních hran otvorů pro průchod kabelů. Pokud kabel prochází panelem a otvor není utěsněn, vytvoří se vrstva e-coatu na izolaci drátu i uvnitř otvoru, což zanechá tvrdý, popraskaný nános, který může způsobit zkrat svazku nebo zkomplikovat následnou montáž. Při práškovém lakování funguje neutěsněný otvor jako past Faradayovy klece, kde prášek ulpívá nerovnoměrně, nebo v horším případě film vytvoří můstek a zafixuje kabel na místě. V galvanických lázních chemie nekončí na povrchu – roztok vzlíná do mezer a závitů a ukládá kov tam, kde není žádoucí.

Protože se tyto vady projeví až po nanesení a vytvrzení povrchové úpravy, cenou za chybějící průchodku je vyřazený díl, nutnost opravy nebo selhání v provozu. Průchodky jsou levné, opakovaně použitelné a rychle se instalují, což z nich činí nejefektivnější maskovací prvky na většině linek. Pokud s navrhováním maskování pro procesy povrchových úprav začínáte, náš průvodce pro maskování pro linky e-coatingu vás provede kompletní sadou komponent, které se na typické lince používají.

Silikon vs. EPDM vs. univerzální pryž: Srovnání materiálů

Výběr materiálu je nejdůležitějším rozhodnutím při volbě pryžových průchodek a těsnění. Tři materiály, které pokrývají naprostou většinu průmyslového maskování, jsou silikon, EPDM a univerzální pryžové směsi (obvykle neopren nebo směsi přírodního kaučuku). Výrazně se liší teplotní odolností, chemickou odolností a cenou, přičemž výběr pouze na základě ceny je nejčastější příčinou selhání v provozu.

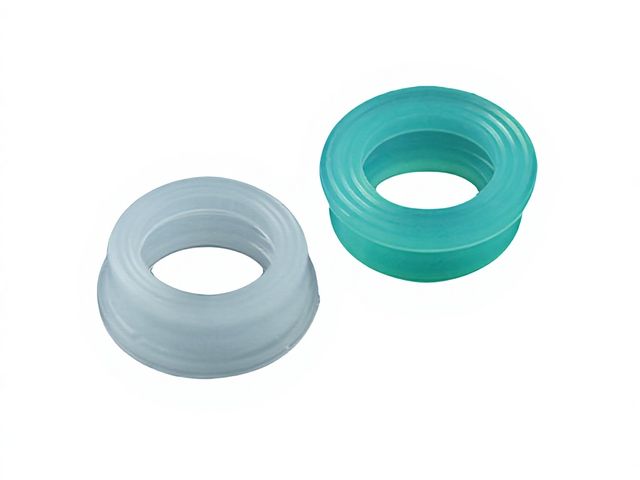

Silikonové pryžové průchodky jsou základním prvkem linek pro povrchovou úpravu, protože odolávají vysokým teplotám. silikonová pryžová průchodka nabízí nepřetržitý provoz od cca −60°C do 230°C, s krátkodobými špičkami do 260°C a u prémiových směsí až do 300°C. Silikon také odolává mírně kyselým a alkalickým chemikáliím používaným ve většině fází předúpravy pro e-coat a práškové lakování. Jeho trvalá deformace v tlaku je vyšší než u EPDM, což znamená, že se při konstantní upínací síle nevrací do původního tvaru tak dobře, ale pro účely maskování – kde je těsnění zajištěno usazením OD v panelu a sevřením kabelu pomocí ID – na tom záleží jen zřídka. Silikon také nezanechává stopy, což je cenné, pokud průchodka doléhá na viditelný lakovaný povrch.

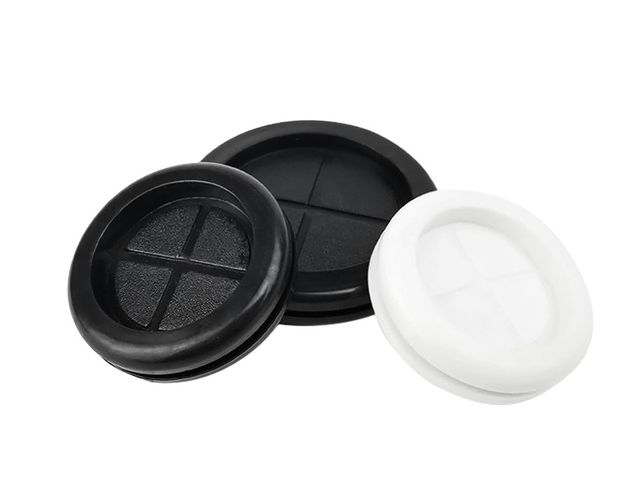

Pryžové průchodky z EPDM jsou volbou v případech, kdy je chemická odolnost důležitější než maximální teplota. pryžová průchodka z EPDM je dimenzován pro trvalý provoz v rozmezí přibližně −50 °C až 150 °C, s krátkodobými špičkami kolem 175 °C. To pokrývá většinu cyklů e-coat a vytvrzování práškových barev, ale s menší bezpečnostní rezervou než silikon u náročného a dlouhého vypalování. V čem EPDM překonává silikon, je odolnost vůči polárním kapalinám – vodě, páře, zředěným kyselinám, zásadám a chemii pro fosfátovou předúpravu – a jeho vynikající odolnost vůči povětrnostním vlivům a ozónu. EPDM je standardní volbou pro aplikace, které procházejí lázněmi pro mokrou předúpravu a vykazují zvýšenou vlhkost.

Univerzální pryžové průchodky, obvykle z neoprenu (polychloroprenu) nebo směsí přírodního kaučuku, se nacházejí na spodním konci teplotní tabulky. Trvalý provoz je zhruba −40 °C až 100 °C pro neopren a −50 °C až 80 °C pro přírodní kaučuk. Tyto materiály jsou naprosto dostačující pro maskování při lakování rozpouštědlovými barvami, krátké máčení v galvanických lázních při okolní teplotě a pro ochranu při montáži, přičemž při velkých objemech představují nejekonomičtější variantu. Nepřežijí však opakované cykly e-coat nebo vypalování práškových barev a nejsou vhodným řešením pro jakýkoli proces probíhající při teplotě nad 110 °C po dobu delší než několik minut.

Pro podrobnější přímé srovnání dvou nejběžnějších materiálů naše srovnání maskování silikon vs EPDM pokrývá jednotlivé kompromisy bod po bodu.

Jak průchodky těsní kabelové prostupy proti vniknutí nátěrových hmot

Geometrie průchodky zajišťuje těsnění a její pochopení vysvětluje, proč záleží na rozměrech. Standardní prstencová průchodka má po obvodu drážku. Při usazení průchodky do otvoru v panelu vnější lem zaskočí za hranu a drážka drží průchodku na místě – OD musí být o něco větší než otvor, aby lem vytvořil obvodové uložení s přesahem. ID je mezitím dimenzováno menší než kabel nebo drát, který svírá, takže vnitřní lem tlačí na obvod kabelu radiální silou. Výsledkem jsou dvě těsnicí linie: jedna v místě styku průchodky s panelem a druhá v místě styku průchodky s kabelem. Tekuté nátěrové hmoty a chemie pro pokovování nemohou projít ani přes jednu linii a kabel je současně chráněn, takže se nemůže odírat o hranu panelu.

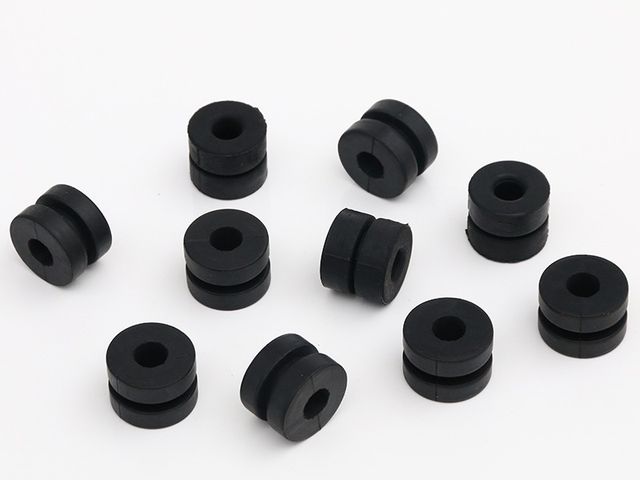

Pro jeden drát vstupující do panelu je standardním řešením jednoduchá prstencová průchodka. Pro svazek drátů nebo kabelový svazek, který musí projít i s připojenými konektory, je pryžová průchodka pro vstup kabelů s děleným nebo drážkovaným provedením umožňuje průchodku rozevřít, nasadit ji na kabelový svazek a zavřít – bez nutnosti provlékat celou délku kabelu středem. V případech, kde musí otvor v panelu sloužit pro mechanické upevnění i jako průchodka, pryžová průchodka typu „top-hat“ poskytuje zvýšenou přírubu, která chrání hranu otvoru a zajišťuje delší kontaktní dráhu těsnění. Profil top-hat je vhodný i pro silnější panely, kde by plochá prstencová průchodka neměla dostatečnou stěnu pro uchycení.

Určení velikosti: Přizpůsobení ID a OD vašemu vodiči a otvoru

Správné určení rozměrů vyžaduje měření ve dvou krocích. Změřte otvor kalibrovaným trnem nebo posuvným měřítkem, poté změřte vodič nebo kabel v jeho nejširším bodě, včetně izolace. OD průchodky by měl být o 5–10 % větší než průměr otvoru, aby vnější lem pevně dosedl s přesahem; pokud je OD příliš blízký velikosti otvoru, průchodka propadne nebo se uvolní a těsnicí linie zanikne. ID průchodky by mělo být o 10–20 % menší než průměr kabelu, aby vnitřní lem pevně svíral. Průchodka, která je na kabelu volná, je horší než žádná průchodka, protože kapilární mezera mezi kabelem a průchodkou bude při ponoření aktivně nasávat kapalinu do otvoru.

Tloušťka stěny je rozměr, který se nejčastěji přehlíží. Stěna – vzdálenost mezi ID a OD – musí být dostatečně silná, aby udržela plný profil drážky. Standardní průchodky fungují pro panely do tloušťky zhruba 2–3 mm; nad tuto hodnotu je zapotřebí kloboučková průchodka nebo průchodka s vlastním profilem a delším tělem, aby překlenula panel a zachovala geometrii lemu. Při objemových objednávkách se vyplatí zaslat dodavateli skutečné rozměry otvoru a kabelu namísto výběru z obecné tabulky velikostí, protože skladové průchodky jsou lisovány na jmenovité rozměry a tolerance lícování určuje, zda vaše linka získá skutečné utěsnění nebo cestu pro vzlínání.

Průchodky vs. zátky vs. krytky: Kdy kterou použít

Průchodky, zátky a krytky jsou doplňkové komponenty a výběr mezi nimi je ve skutečnosti otázkou toho, k čemu otvor během procesu slouží.

Průchodku použijte, když otvorem musí něco procházet – drát, kabel, hadice nebo svorník – a tento prvek musí zůstat během procesu přístupný nebo připojený. Průchodka utěsňuje mezikruží mezi procházejícím komponentem a hranou panelu.

Zátku použijte, pokud je otvor prázdný a musí být jednoduše utěsněn. Kuželová nebo vtlačovací zátka zcela uzavře otvor a představuje nejlevnější způsob, jak udržet práškovou barvu, e-coat a pokovovací chemii mimo závitový otvor, slepý otvor nebo montážní otvor, který se zatím nepoužívá. lisovaná těsnicí zátka ze silikonové pryže je ideální volbou pro otvory, které vyžadují těsnější a robustnější utěsnění než jednoduchá kuželová zátka, zejména tam, kde by mírná neshoda kuželu jinak způsobila netěsnost.

Krytku použijte v případě, že je díl výstupkem, nikoli otvorem – například závitový svorník, fitink nebo konec trubky. Krytky se nasazují na vnější stranu prvku a chrání vnější závity nebo ústí otvoru.

V praxi jeden díl často vyžaduje kombinaci těchto prvků. Průchod drátu v e-coat lázni vyžaduje průchodku; stejný panel s volným závitovým nálitkem vyžaduje zátku; a svorník, ke kterému se připojuje svazek, vyžaduje krytku. Výběr správného typu pro každý prvek je základem dobře navrženého plánu maskování a právě zde technické poradenství dodavatele ušetří nejvíce peněz – předimenzovaná průchodka tam, kde by stačila zátka, jsou vyhozené peníze, a zátka tam, kde je vyžadována průchodka, znamená zmetek.

Chemická odolnost v galvanických lázních

Linky pro pokovování představují pro maskovací elastomery nejnáročnější prostředí, protože chemické látky působí přímo na povrchu a proces často zahrnuje ponoření, míchání a zvýšenou teplotu lázně. Potřebná chemická odolnost závisí na typu lázně: alkalické odmašťovače, kyselá leptadla, zinkovací, niklovací a eloxovací lázně představují různé chemické zatížení. EPDM je z těchto tří materiálů nejodolnější vůči vodným roztokům pro pokovování – dobře odolává zředěným kyselinám, zásadám a fosfátování a zůstává v podstatě neovlivněn smáčedly a zjasňovači v běžných pokovovacích roztocích. Silikon si také vede dobře ve většině galvanických lázní a poskytuje teplotní rezervu pro linky s horkými čisticími prostředky. Neopren a přírodní kaučuk jsou náchylnější k bobtnání a povrchové degradaci v agresivních kyselých lázních a jejich teplotní limit je omezuje na procesy probíhající při okolní teplotě.

Druhým specifickým faktorem při pokovování je vynášení a přenos lázně. Když průchodka opouští galvanickou lázeň, vynáší roztok ve své drážce a na kabelu, který svírá. Pokud zůstane průchodka nasazena i během oplachování a sušení, zachycená chemie se může koncentrovat a poškodit podkladový díl. Při pokovování plánujte včasné odstranění a opláchnutí průchodek, nebo zvolte materiál s prokázanou odolností vůči konkrétní lázni a sestavu před uskladněním vysušte.

Opakované použití: Kolik cyklů můžete očekávat?

Maskovací průchodky jsou opakovaně použitelné a jejich životnost je jedním z nejsilnějších argumentů pro investici do kvalitního materiálu. Silikonová průchodka na lince práškového lakování obvykle vydrží desítky až stovky vypalovacích cyklů, než povrch ztvrdne, změní barvu nebo lem ztratí svou pružnost. EPDM vydrží srovnatelně v mokrém, nízkoteplotním provozu, ale degraduje rychleji, pokud vypalování opakovaně překračuje 160°C. Limitujícím faktorem v obou případech není katastrofální selhání, ale postupné tvrdnutí – ztvrdlý lem přestává přiléhat ke kabelu a vzniká malá mezera, kterou pronikne další proces.

Disciplína při kontrole je skutečným motorem ekonomiky opakovaného použití. 30sekundová vizuální kontrola na maskovacím stanovišti – hledání prasklin na vnitřním lemu, změny barvy nebo ztráty přilnavosti – zachytí průchodku dříve, než na dílu selže. Většina lakoven udržuje v rotaci tři sady, aby průchodky mohly mezi použitími vyschnout na vzduchu a plně uvolnit absorbovanou vlhkost. Když ID průchodky již nesvírá kabel, je hotovo: vyřaďte ji, protože uvolněná průchodka je cestou pro kontaminaci, nikoli maskou.

Tipy pro instalaci pro konzistentní utěsnění

Nejčastější chybou při instalaci je průchodka, která je vtlačena nasucho a skřípnuta. Průchodku i otvor promažte tenkým filmem roztoku mýdla a vody nebo separátorem bezpečným pro silikon – nikdy nepoužívejte ropnou vazelínu, která změkčuje mnoho elastomerů – a poté rovnoměrně zatlačte okraj. Lem do otvoru vpravujte spíše než tlačením na střed, a to pomocí tupého nástroje nebo palců po obvodu. U dělených a drážkovaných provedení otevřete průchodku s drážkou zarovnanou ke svazku, nasuňte ji na dráty a otočte ji tak, aby drážka nesměřovala do směru nejvyššího tlaku lakování.

Průchodku usaďte zcela v rovině s povrchem panelu, než díl vstoupí na linku. Průchodka, která vyčnívá nad panel, zanechává prohlubeň, kde se může hromadit prášek nebo kde se může shromažďovat e-coat a vytvářet filmový můstek. Po usazení ověřte, zda je kabel vycentrován a zda je vnitřní lem plně otočen dovnitř – přehnutý lem je skrytou cestou pro únik. Pro linky s vysokými vibracemi nebo vysokou průchodností zvažte průchodku s tlustší přírubou, která se snáze správně usazuje a lépe toleruje odchylky v toleranci panelu. Pokud specifikujete nový produkt, náš e-coating Stránka aplikací pro e-coating uvádí výběr průchodek a doplňkového maskování, které lakovny standardně používají.

FAQ

Jakou teplotu vydrží silikonové průchodky?

Silikonová průchodka nabízí trvalou teplotní odolnost od přibližně −60 °C do 230 °C, s krátkodobými špičkami až k 260 °C a u prémiových směsí až do 300 °C. To s dostatečnou rezervou pokrývá vypalování e-coatingu (obvykle 160–200 °C) a cykly vytvrzování práškového lakování (obvykle 180–200 °C).

Jaký je rozdíl mezi průchodkou, zátkou a krytkou?

Průchodka lemuje otvor, kterým prochází drát, kabel, hadice nebo čep, a utěsňuje mezeru kolem něj. Zátka zcela uzavírá prázdný otvor. Krytka se nasazuje na vyčnívající prvek, jako je závitový čep nebo konec trubky. Vybírejte podle toho, co se v otvoru během procesu nachází.

Je pro maskovací průchodky lepší EPDM nebo silikon?

Silikon vítězí v teplotní odolnosti (230°C trvale oproti 150°C u EPDM) a je standardní volbou pro cykly s vysokou teplotou vypalování. EPDM vyniká odolností vůči vodě, páře a zředěným kyselinám/zásadám, což z něj činí lepší volbu pro linky mokré předúpravy a galvanovny s provozní teplotou pod 150°C.

Lze pryžové průchodky používat opakovaně ve více lakovacích cyklech?

Ano. Silikonové průchodky obvykle vydrží desítky až stovky vypalovacích cyklů, než ztvrdnou. Opakované použití je bezpečné při pravidelné vizuální kontrole prasklin, změny barvy a ztráty přilnavosti, spolu s úplným vysušením mezi cykly. Vyřaďte každou průchodku, jejíž ID již pevně nesvírá kabel.

Jak zvolit velikost pryžové průchodky pro kabelový průchod?

Změřte průměr otvoru a průměr kabelu přes izolaci. Zvolte OD o 5–10 % větší než otvor a ID o 10–20 % menší než kabel, aby oba břity dosedly s přesahem. Tloušťka stěny musí být dostatečná pro zachování plného profilu drážky vzhledem k tloušťce panelu.

Jsou průchodky odolné vůči chemikáliím v pokovovacích lázních?

EPDM nabízí nejširší odolnost vůči vodné chemii pro pokovování – zředěným kyselinám, zásadám a fosfátování – a běžné přísady v lázních jej v podstatě neovlivňují. Silikon poskytuje teplotní rezervu pro fáze horkého čištění. V agresivních kyselých lázních se vyhněte běžné pryži.

Získejte cenovou nabídku pro vaši linku

Správná průchodka je nejlevnější pojistkou pro vaši linku povrchových úprav, ale pouze tehdy, pokud materiál, rozměry a profil odpovídají vašemu procesu. Zašlete nám výkresy dílů, rozměry otvorů a kabelů, teplotu vypalování a chemické složení lázně a naši technici navrhnou ty správné gumové průchodky a těsnění pro vaši aplikaci – včetně doporučení materiálu, ověření rozměrů a poradenství ohledně životnosti. Kontaktujte náš obchodní tým ještě dnes pro cenovou nabídku nebo si vyžádejte vzorky pro ověření vhodnosti přímo na vaší lince před zahájením sériové výroby.
