Pasacables y sellos de caucho para enmascaramiento industrial: La guía completa

Un pasacables de caucho es un sello elastómero en forma de anillo que recubre el borde de un orificio para que el componente, cable o perno que lo atraviesa esté protegido del proceso circundante y, lo que es igual de importante para los acabadores, para que el propio orificio quede sellado contra el ingreso de recubrimiento. En el enmascaramiento industrial, los pasacables y sellos de caucho cumplen una función doble que es fácil de subestimar: protegen los pasos de cables, orificios de montaje y aberturas de paneles contra el e-coat, polvo, pintura y química de galvanoplastia, al tiempo que protegen el aislamiento del cable de la abrasión contra el borde metálico afilado de un panel estampado o punzonado. El rango operativo práctico de estas piezas es amplio: un pasacables de caucho de silicona de alta temperatura puede soportar un servicio continuo a 230°C y picos breves hacia los 260–300°C, mientras que un pasacables de EPDM generalmente está calificado para uso continuo hasta 150°C y picos cercanos a 175°C, lo que cubre cómodamente un curado típico de e-coat de 160–200°C o un curado de pintura en polvo de 180–200°C. Esos datos de temperatura son lo primero que debe verificarse antes de elegir un material, y es la razón por la cual la mayoría de las líneas de acabado que realizan un horneado intenso se estandarizan en silicona en lugar de caucho de uso general.

¿Qué es un pasacables de caucho?

Un pasacables es fundamentalmente una "dona" de elastómero: un anillo hueco con un diámetro interior (ID) definido que sujeta el cable, y un diámetro exterior (OD) con una ranura o labio que se asienta en el orificio del panel. La misma geometría que evita que un cable roce contra un borde metálico vivo también evita que el líquido se escurra por el cable hacia la abertura. Los pasacables se moldean, extruyen o troquelan, y en aplicaciones de enmascaramiento industrial se suministran como piezas anulares separadas o como componentes ensamblados de un kit de enmascaramiento más grande.

Lo que diferencia a un pasacables de enmascaramiento industrial de un pasacables de caucho genérico de una tienda de suministros eléctricos es la especificación de ingeniería. Los pasacables de enmascaramiento se diseñan en función de un entorno de proceso: la temperatura del horno, la química del baño, el tiempo de inmersión y el número de ciclos que la pieza debe soportar. Un pasacables de neopreno de uso general calificado para 100°C es adecuado para una cabina de pintura, pero se degradará tras unos pocos horneados de e-coat. Es por eso que los pasacables y sellos de caucho vendidos para líneas de acabado se producen típicamente a partir de compuestos sujetos a una temperatura de servicio continuo documentada y cuentan con trazabilidad de lote.

Por qué los pasacables son importantes en el e-coat, recubrimiento en polvo, galvanoplastia y pintura

Cada proceso de acabado tiene un modo de falla que el pasacables existe para prevenir. En el e-coat, el baño es una emulsión acuosa con carga eléctrica; las partículas cargadas se depositarán en cualquier superficie conductora que no esté enmascarada, incluyendo las roscas de un perno de montaje y el borde interior de un agujero de paso de cables. Si un cable pasa a través de un panel y la abertura no está sellada, la película de e-coat se forma en el aislamiento del cable y dentro del agujero, dejando un depósito duro y agrietado que puede cortocircuitar un mazo de cables o entorpecer un paso de montaje posterior. En el recubrimiento en polvo, un agujero sin sellar actúa como una trampa de jaula de Faraday donde el polvo se adhiere de forma irregular o, peor aún, donde la película crea puentes y bloquea un cable en su lugar. En los baños de galvanoplastia, la química no se detiene en la superficie: la solución se filtra en huecos y roscas y deposita metal donde no se desea.

Debido a que estas fallas aparecen solo después de que el acabado se aplica y se cura, el costo de un pasacables faltante es una pieza rechazada, un reproceso o una falla en campo. Los pasacables son económicos, reutilizables y rápidos de instalar, lo que los convierte en el componente de enmascaramiento de mayor impacto en la mayoría de las líneas. Si es nuevo en el diseño de enmascaramiento para un proceso de acabado, nuestra guía sobre enmascaramiento para líneas de e-coat recorre el conjunto completo de componentes que utiliza una línea típica.

Silicona vs EPDM vs caucho de uso general: comparativa de materiales

La selección del material es la decisión más importante al elegir pasacables y sellos de caucho. Los tres materiales que cubren la gran mayoría de los trabajos de enmascaramiento industrial son la silicona, el EPDM y los compuestos de caucho de uso general (normalmente neopreno o mezclas de caucho natural). Difieren drásticamente en su capacidad térmica, resistencia química y precio; elegir basándose únicamente en el precio es la causa más común de fallos en campo.

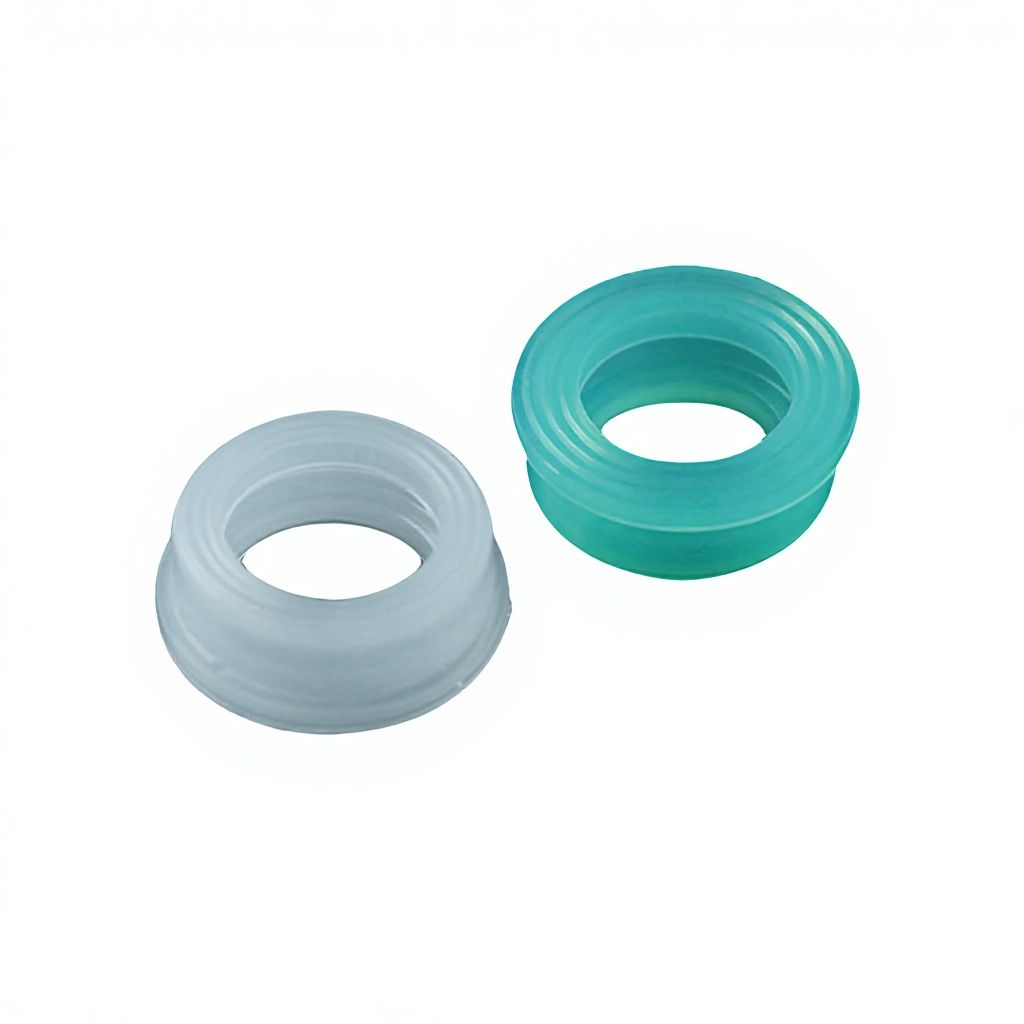

Los pasacables de caucho de silicona son el elemento principal de las líneas de acabado porque soportan el calor. Un pasacables de caucho de silicona ofrece un servicio continuo desde aproximadamente −60°C hasta 230°C, con picos a corto plazo de hasta 260°C y, en formulaciones premium, hasta 300°C. La silicona también resiste la química ácida y alcalina suave presente en la mayoría de las etapas de pretratamiento de e-coat y pintura en polvo. Su deformación remanente por compresión es mayor que la del EPDM, lo que significa que no recupera su forma tan bien bajo una fuerza de sujeción constante, pero para fines de enmascaramiento —donde el sellado se logra mediante el asiento del OD en el panel y el agarre del ID al cable— esto rara vez importa. La silicona también es "non-marking" (no deja marcas), lo cual es valioso cuando un pasacables se asienta contra una superficie revestida visible.

Los pasacables de caucho EPDM son la elección ideal cuando la resistencia química es más importante que la temperatura máxima. Un pasacables de caucho EPDM está clasificado para servicio continuo entre −50°C y 150°C, con picos intermitentes cercanos a 175°C. Esto cubre la mayoría de los ciclos de curado de e-coat y pintura en polvo, pero con un margen de seguridad menor que la silicona para horneados prolongados y severos. En lo que el EPDM supera a la silicona es en la resistencia a fluidos polares (agua, vapor, ácidos diluidos, álcalis y químicos de pretratamiento de fosfato) y su excelente resistencia a la intemperie y al ozono. El EPDM es la opción estándar para aplicaciones que pasan por tanques de pretratamiento húmedo y presentan una humedad elevada.

Los pasacables de caucho de uso general, típicamente de neopreno (policloropreno) o mezclas de caucho natural, se sitúan en la parte inferior de la tabla de temperaturas. El servicio continuo es de aproximadamente −40°C a 100°C para el neopreno y de −50°C a 80°C para el caucho natural. Estos son perfectamente adecuados para el enmascaramiento de pintura base solvente, inmersiones cortas de galvanoplastia a temperatura ambiente y tareas de protección de ensamblaje, siendo la opción más económica por volumen. Sin embargo, no sobrevivirán a ciclos repetidos de horneado de e-coat o pintura en polvo, y son la respuesta incorrecta para cualquier proceso que supere los 110°C durante más de unos pocos minutos.

Para una comparativa detallada entre los dos materiales más comunes, nuestra comparativa de enmascaramiento de silicona vs EPDM cubre las ventajas y desventajas punto por punto.

Cómo los pasacables sellan los pasos de cables contra el ingreso de recubrimiento

La geometría de un pasacables es lo que realiza el sellado, y entenderla explica por qué el dimensionamiento es crucial. Un pasacables anular estándar tiene una ranura alrededor de su circunferencia. Al asentar el pasacables en el orificio del panel, el labio exterior encaja tras el borde y la ranura sujeta el pasacables en su lugar; el OD debe ser ligeramente mayor que el orificio para que el labio cree un ajuste por interferencia circunferencial. El ID, por su parte, tiene un tamaño menor que el cable o alambre que sujeta, de modo que el labio interior presiona contra la circunferencia del cable con fuerza radial. El resultado son dos líneas de sellado: una en la interfaz pasacables-panel y otra en la interfaz pasacables-cable. Los químicos de recubrimiento líquido y galvanoplastia no pueden superar ninguna de las líneas, y el cable queda simultáneamente protegido para que no sufra abrasión contra el borde del panel.

Para un solo cable que entra en un panel, un pasacables anular sencillo es la solución estándar. Para un mazo de cables, o un arnés que debe pasar con conectores instalados, un pasacables de caucho con un diseño dividido o ranurado permite abrir el pasacables, colocarlo alrededor del mazo de cables y cerrarlo, sin tener que pasar toda la longitud del cable por el centro. Cuando la abertura del panel debe aceptar tanto un montaje mecánico como un pasamuros, un pasacables de caucho tipo sombrero proporciona una brida elevada que protege el borde del orificio y ofrece una trayectoria de contacto más larga para el sellado. El perfil tipo sombrero también es adecuado para paneles más gruesos, donde un pasacables anular plano no tendría suficiente pared para sujetarse.

Dimensionamiento: Ajuste del ID y OD a su cable y orificio

Obtener las dimensiones correctas es una medición de dos partes. Mida el orificio con un pin calibrado o un calibrador, luego mida el hilo o cable en su punto más ancho, incluyendo el aislamiento. El OD del pasacables debe ser entre un 5 y un 10% mayor que el diámetro del orificio para que el labio exterior se asiente con interferencia positiva; si el OD es demasiado cercano al tamaño del orificio, el pasacables se cae o flota y se pierde la línea de sellado. El ID del pasacables debe ser entre un 10 y un 20% menor que el diámetro del cable para que el labio interior se sujete firmemente. Un pasacables que quede flojo en el cable es peor que no tener pasacables, ya que el espacio capilar entre el cable y el pasacables absorberá activamente el líquido hacia la abertura durante la inmersión.

El espesor de pared es la dimensión que más se suele pasar por alto. La pared —la distancia entre el ID y el OD— debe ser lo suficientemente gruesa para albergar un perfil de ranura completo. Los pasacables estándar funcionan para paneles de hasta aproximadamente 2–3 mm de espesor; más allá de eso, se requiere un pasacables tipo "top-hat" o de perfil personalizado con un cuerpo más largo para atravesar el panel y mantener intacta la geometría del labio. Al realizar pedidos por volumen, conviene enviar las dimensiones reales del orificio y del cable al proveedor en lugar de elegir de una tabla de tamaños genéricos, ya que los pasacables de stock se moldean a tamaños nominales y la tolerancia de ajuste es lo que determina si su línea obtiene un sellado real o una vía de filtración.

Pasacables vs Tapones vs Capuchones: Cuándo usar cada uno

Los pasacables, tapones y capuchones son componentes complementarios, y elegir entre ellos es realmente una cuestión de para qué sirve la abertura durante el proceso.

Use un pasacables cuando algo deba pasar a través de la abertura —un cable, una manguera o un perno— y ese elemento deba permanecer accesible o sujeto durante el proceso. El pasacables sella el espacio anular entre el componente que pasa y el borde del panel.

Use un tapón cuando el orificio esté vacío y simplemente deba sellarse. Un tapón cónico o a presión bloquea la abertura por completo y es la forma más económica de mantener la pintura en polvo, el e-coat y los químicos de galvanoplastia fuera de un orificio roscado, un taladro ciego o un orificio de montaje que aún no está en servicio. Un tapón de sellado de caucho de silicona moldeado es la opción ideal para orificios que requieren un sellado más hermético y robusto que el de un tapón cónico simple, especialmente donde un ligero desajuste en la conicidad podría causar fugas.

Utilice un capuchón cuando la pieza sea una protuberancia en lugar de un orificio: un espárrago roscado, un accesorio o el extremo de un tubo. Los capuchones se presionan sobre el exterior del elemento y protegen las roscas externas o la apertura del orificio.

En la práctica, una sola pieza suele requerir dos de estos elementos. Un pasacables en un tanque de e-coat requiere un pasacables (grommet); el mismo panel con un saliente roscado vacío requiere un tapón; y el espárrago donde se conecta el arnés requiere un capuchón. Seleccionar el tipo adecuado para cada elemento es la base de un plan de enmascaramiento bien diseñado, y es donde la asesoría de ingeniería del proveedor ahorra más dinero: un pasacables sobreespecificado donde un tapón sería suficiente es un costo innecesario, y un tapón donde se requiere un pasacables resulta en una pieza rechazada.

Resistencia química en baños de galvanoplastia

Las líneas de galvanoplastia son el entorno más severo para los elastómeros de enmascaramiento, ya que la química actúa en la superficie y el proceso suele implicar inmersión, agitación y temperaturas elevadas del baño. La resistencia química necesaria depende del baño: los limpiadores alcalinos por inmersión, los grabadores ácidos y los baños de zinc, níquel y anodizado presentan cargas químicas distintas. El EPDM es el material con la resistencia más amplia a la química de galvanoplastia acuosa; soporta bien ácidos diluidos, álcalis y tratamientos de fosfato, y no se ve afectado en gran medida por los agentes humectantes y abrillantadores de las soluciones de galvanoplastia comunes. La silicona también funciona bien en la mayoría de los baños y ofrece un margen de temperatura adicional para líneas con limpiadores calientes. El neopreno y el caucho natural son más vulnerables al hinchamiento y al ataque superficial en baños de ácido agresivos, y su límite térmico los restringe a procesos a temperatura ambiente.

Una segunda consideración específica de la galvanoplastia es el arrastre (drag-out) y la transferencia (carry-over). Cuando un pasacables sale de un baño de galvanoplastia, transporta solución en su ranura y contra el cable que sujeta. Si el pasacables se deja puesto durante el enjuague y el secado, la química atrapada puede concentrarse y atacar la pieza subyacente. Para trabajos de galvanoplastia, planifique retirar y enjuagar los pasacables con prontitud, o especifique un material que tolere el baño específico y seque el conjunto antes del almacenamiento.

Reutilización: ¿Cuántos ciclos se pueden esperar?

Los pasacables de enmascaramiento son reutilizables, y su vida útil por ciclos es uno de los argumentos más sólidos para invertir en un material de calidad. Un pasacables de silicona en una línea de recubrimiento en polvo suele sobrevivir de decenas a cientos de ciclos de horneado antes de que la superficie se endurezca, se decolore o el labio pierda su elasticidad. El EPDM dura de forma comparable en servicios húmedos a baja temperatura, pero se degrada más rápido si el horneado supera los 160°C repetidamente. El factor limitante en ambos casos no es un fallo catastrófico, sino el endurecimiento progresivo: un labio endurecido deja de ajustarse al cable y aparece un pequeño hueco por donde penetra el siguiente proceso.

La disciplina de inspección es el verdadero motor de la rentabilidad por reutilización. Una comprobación visual de 30 segundos en la estación de enmascaramiento —buscando grietas en el labio interno, decoloración o pérdida de agarre— detecta un pasacables antes de que falle en una pieza. La mayoría de los acabadores mantienen tres juegos en rotación para que los pasacables puedan secarse al aire y liberar completamente la humedad absorbida entre usos. Cuando el ID de un pasacables ya no sujeta el cable, su vida útil ha terminado: retírelo, porque un pasacables flojo es una vía de contaminación, no una protección.

Consejos de instalación para un sellado constante

El fallo de instalación más común es un pasacables que se introduce a la fuerza en seco y queda pellizcado. Lubrique el pasacables y el orificio con una fina capa de solución de agua y jabón o un agente desmoldeante compatible con silicona —nunca grasa de petróleo, que ablanda muchos elastómeros— y luego presione el borde uniformemente. Introduzca el labio en el orificio en lugar de empujar el centro, utilizando una herramienta roma o los pulgares alrededor de la circunferencia. Para diseños partidos y ranurados, abra el pasacables con la ranura alineada al mazo de cables, deslícelo sobre los cables y gírelo de modo que la ranura no apunte hacia la dirección de mayor presión del recubrimiento.

Asiente el pasacables completamente al ras de la superficie del panel antes de que la pieza entre en la línea. Un pasacables que sobresale del panel deja un hueco donde el polvo puede acumularse o donde el e-coat puede estancarse y formar un puente de película. Después de asentarlo, verifique que el cable esté centrado y que el labio interno esté completamente hacia adentro; un labio doblado es una vía de fuga oculta. Para líneas de alta vibración o alto rendimiento, considere un pasacables con una brida más gruesa, que es más fácil de asentar correctamente y tolera mejor las variaciones de tolerancia del panel. Si está especificando un nuevo producto, nuestro e-coating la página de aplicaciones enumera las selecciones de pasacables y máscaras complementarias en las que los aplicadores se estandarizan.

Preguntas frecuentes

¿Qué temperatura pueden soportar los pasacables de caucho de silicona?

Un pasacables de caucho de silicona ofrece servicio continuo desde aproximadamente −60°C hasta 230°C, con picos de corto plazo hacia los 260°C y compuestos premium de hasta 300°C. Esto cubre los curados de horneado de e-coat (típicamente 160–200°C) y los ciclos de curado de recubrimiento en polvo (típicamente 180–200°C) con un margen cómodo.

¿Cuál es la diferencia entre un pasacables, un tapón y un capuchón?

Un pasacables recubre un orificio por el que pasa un cable, manguera o perno, sellando el espacio a su alrededor. Un tapón bloquea completamente un orificio vacío. Un capuchón se ajusta sobre un elemento sobresaliente, como un perno roscado o el extremo de un tubo. Elija según lo que contenga la abertura durante el proceso.

¿Es mejor el EPDM o la silicona para los pasacables de enmascaramiento?

La silicona es superior en temperatura (230°C continuos frente a 150°C del EPDM) y es la opción estándar para ciclos de curado intenso. El EPDM destaca por su resistencia al agua, al vapor y a ácidos/álcalis diluidos, lo que lo convierte en la mejor elección para líneas de pretratamiento húmedo y galvanoplastia que operan a menos de 150°C.

¿Se pueden reutilizar los pasacables de caucho en varios ciclos de recubrimiento?

Sí. Los pasacables de silicona suelen resistir de decenas a cientos de ciclos de horneado antes de endurecerse. La reutilización es segura mediante inspección visual periódica en busca de grietas, decoloración y pérdida de agarre, además de un secado completo entre ciclos. Descarte cualquier pasacables cuyo ID ya no sujete el cable.

¿Cómo dimensiono un pasacables de caucho para el paso de un cable?

Mida el diámetro del orificio y el diámetro del cable sobre su aislamiento. Elija un OD 5–10% mayor que el orificio y un ID 10–20% menor que el cable para que ambos labios se asienten con interferencia. El espesor de pared debe ser suficiente para mantener un perfil de ranura completo para el espesor del panel.

¿Resisten los pasacables los químicos en los baños de galvanoplastia?

El EPDM ofrece la mayor resistencia a la química de galvanoplastia acuosa —ácidos diluidos, álcalis y tratamientos de fosfato— y no se ve afectado en gran medida por los aditivos comunes del baño. La silicona añade margen de temperatura para las etapas de limpieza en caliente. Evite el caucho de uso general en baños de ácido agresivos.
