Enmascaramiento para proyección térmica: Guía 2026 para protección en HVOF, proyección por llama y recubrimiento por plasma

El enmascaramiento por proyección térmica es el proceso de proteger las superficies no recubiertas de una pieza durante el recubrimiento por HVOF, proyección por llama o proyección por plasma, cubriéndolas con cinta resistente al calor, tapones y protecciones. Es una aplicación de enmascaramiento exigente porque el proceso ataca la máscara desde todas las direcciones a la vez: una llama de combustión HVOF alcanza los 2,500–3,000°C, las partículas abrasivas que forman el recubrimiento impactan la pieza a alta velocidad y el sustrato mismo se calienta a 150–250°C durante el ciclo de recubrimiento. Una máscara para proyección térmica debe sobrevivir a estas tres condiciones simultáneamente y, aun así, desprenderse limpiamente al finalizar el trabajo.

Elegir la cinta incorrecta significa pagar el doble: primero en retrabajos por filtraciones del recubrimiento y luego en horas dedicadas a esmerilar residuos de las superficies enmascaradas. Esta guía cubre lo que el enmascaramiento por proyección térmica realmente exige de una cinta, los niveles de materiales que lo resisten y un flujo de trabajo paso a paso comprobado para trabajos de HVOF.

¿Qué es la proyección térmica y por qué el enmascaramiento es tan agresivo?

La proyección térmica es una familia de procesos de recubrimiento que funden materia prima de metal, cerámica o cermet y la aceleran sobre un sustrato preparado. Los tres procesos más importantes para la selección del enmascaramiento son:

• HVOF (High-Velocity Oxygen Fuel). El combustible y el oxígeno se queman en una cámara de combustión a 2,500–3,000°C, y el gas caliente propulsa las partículas de recubrimiento a 500–800 m/s. El HVOF produce los recubrimientos más densos y resistentes a la erosión, además del impacto más severo sobre una máscara.
• Proyección por llama. Una llama oxiacetilénica en el rango de 2,000–3,000°C funde la materia prima en hilo o polvo, que luego se atomiza y proyecta a una velocidad moderada. Es más económico que el HVOF, pero produce recubrimientos más porosos y una envoltura de llama más caliente y larga alrededor del enmascaramiento.
• Proyección por plasma. Un arco eléctrico (hasta 15,000°C internamente) ioniza un gas en un chorro de plasma que funde y propulsa polvos cerámicos y refractarios. La temperatura del núcleo de plasma es extrema, aunque la superficie del sustrato suele mantenerse en el rango de 150–250°C.

Lo que dificulta el enmascaramiento no es solo un factor de estrés, sino cuatro actuando en conjunto. Primero, calor radiante y convectivo de la llama o el chorro de plasma puede exceder el límite nominal de las cintas ordinarias. Segundo, el impacto de partículas abrasivas erosiona físicamente la superficie de la cinta y socava sus bordes. Tercero, la absorción de calor del sustrato — esos 150–250°C sostenidos — transfieren calor a la línea de unión del adhesivo durante minutos, no segundos. Cuarto, el ciclo térmico a medida que la pistola pasa de un lado a otro, fatiga la máscara y puede causar el levantamiento de los bordes. Una cinta de enmascarar debe estar diseñada para resistir estos cuatro factores, razón por la cual las cintas de embalaje estándar fallan rápidamente.

Por qué fallan las cintas de enmascarar estándar

Si utiliza una cinta de PET, polipropileno o papel washi/kraft en un trabajo de proyección térmica, verá la misma secuencia de fallos en cada ocasión:

• Fusión y quemado. La película de PET se funde en el rango de 230–250°C, y el papel washi se carboniza bajo el contacto directo con la llama. Una vez que la película se funde, pierde toda integridad dimensional y la filtración del recubrimiento está garantizada.
• Degradación del adhesivo. Los adhesivos acrílicos y de caucho se despolimerizan, se ablandan o se reticulan cuando se mantienen a la temperatura del sustrato. La unión falla en los bordes y la cinta se levanta a mitad del recubrimiento.
• Levantamiento de bordes por chorreado de partículas. El flujo de partículas a alta velocidad actúa como una arenadora en el borde de la cinta. Una cinta fina con un adhesivo débil se socava en segundos, permitiendo que el recubrimiento se filtre bajo la máscara.
• Residuos y adhesivo reticulado. El calor cura muchos adhesivos convirtiéndolos en una película quebradiza que se funde con el sustrato, lo que requiere chorreado abrasivo o decapado químico para su eliminación, dañando a menudo la superficie que se protegía.

La lección práctica: el enmascaramiento para proyección térmica no es una tarea para cintas convencionales. Requiere cintas con un soporte de película o lámina de alta temperatura, un adhesivo de silicona apto para calor sostenido y una fuerza de unión que resista el socavado por partículas. Para ver un desglose completo de las familias de productos involucradas, consulte nuestro guía de cintas de enmascaramiento para alta temperatura.

Opciones de cintas de enmascaramiento para proyección térmica por material

No existe una única "mejor" cinta para proyección térmica. Cada proceso y geometría de la pieza requiere una combinación diferente de soporte y adhesivo. Estos son los niveles que resisten en producción.

Cinta de papel de aluminio para proyección térmica

La cinta de papel de aluminio es el elemento principal para el enmascaramiento en HVOF y proyección por llama. La cara de aluminio cumple dos funciones: refleja el calor radiante lejos de la línea de unión del adhesivo, y resiste la erosión por partículas mucho mejor que cualquier película de polímero. La superficie de la lámina en sí soporta una exposición continua por encima de los 400°C, mientras que el adhesivo de silicona debajo está clasificado para aproximadamente 260°C; una combinación que supera cómodamente a las cintas de polímero estándar en la mayoría de los trabajos.

La cinta de papel de aluminio es la primera opción adecuada para la protección contra el exceso de rociado HVOF, la cobertura de áreas amplias y cualquier lugar donde la máscara reciba un chorro directo de partículas. Se adapta aceptablemente a contornos simples y se retira limpiamente porque el adhesivo de silicona no se reticula como lo hacen los adhesivos acrílicos. Consulte la cinta de papel de aluminio para proyección térmica página del producto para clasificaciones de temperatura y anchos de rollo.

Cinta de fibra de vidrio / tela de vidrio

Las cintas de tela de vidrio utilizan un soporte de fibra de vidrio tejida que resiste tanto el calor como la abrasión mecánica mucho mejor que las películas de polímero. Son típicas las clasificaciones continuas de 300°C y superiores, y la estructura tejida resiste el desgarro en los bordes bajo el impacto de partículas. Las cintas de fibra de vidrio se especifican frecuentemente para blindaje por proyección de plasma, donde el corte del recubrimiento y la definición de los bordes son críticos y la cinta debe soportar pasadas repetidas sin degradarse.

La desventaja es la conformabilidad: la tela de vidrio es más rígida que el papel de aluminio o la película, por lo que se adapta mejor a áreas planas y curvas suaves que a radios interiores cerrados. Específicamente para aplicaciones de enmascaramiento por proyección de plasma, el cinta de enmascaramiento para plasma de tela de fibra de vidrio está diseñada para esa función, mientras que la cinta de enmascaramiento de poliimida y tela de fibra de vidrio de alta temperatura añade química de poliimida donde se requiere un margen térmico adicional.

Cinta de poliimida (tipo Kapton®)

La cinta de película de poliimida —ampliamente conocida por el nombre comercial Kapton®— es el estándar para definición de bordes fina y precisa. Está clasificada para servicio continuo a 260°C y hasta 400°C en picos o de forma intermitente, lo que cubre casi cualquier condición de sustrato de proyección térmica. Debido a que la película es delgada y dimensionalmente estable, produce líneas de corte de recubrimiento limpias y nítidas, críticas en caras de sellado, superficies mecanizadas y dimensiones con tolerancias estrechas.

La cinta de poliimida es la opción predeterminada cuando la nitidez del borde es más importante que la resistencia a la abrasión. Se erosiona más rápido que el foil o la tela de vidrio bajo granallado pesado directo, por lo que debe reservarse para bordes, cortes y protección de servicio ligero. Explore rollos de cinta de poliimida de alta temperatura para opciones de espesor y ancho.

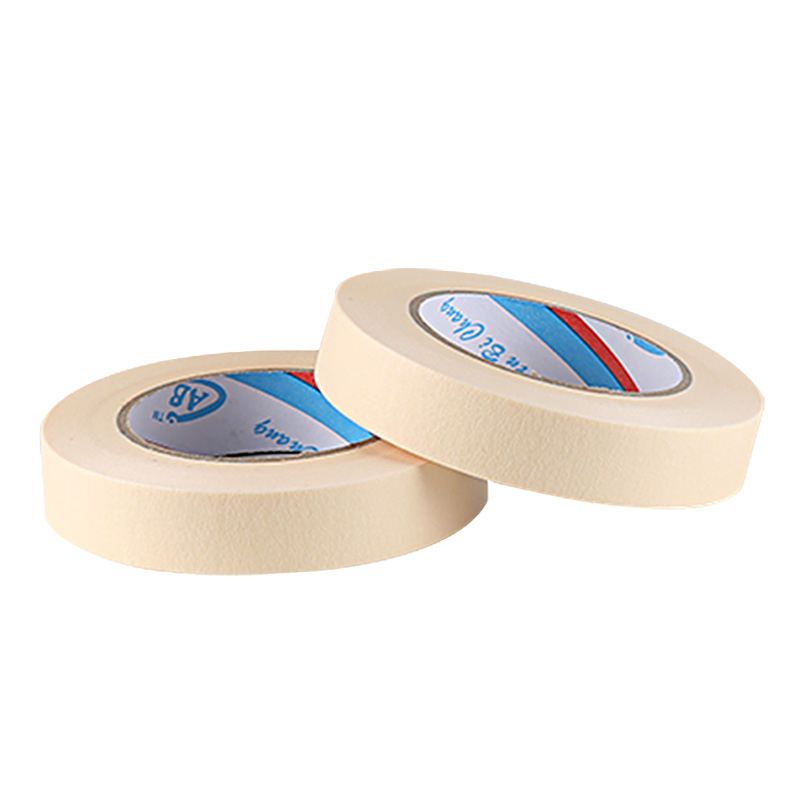

Cinta de papel crepé de alta temperatura para proyección térmica

La cinta para proyección térmica a base de papel crepé ocupa el nivel intermedio económico. El soporte de papel crepé está recubierto con un adhesivo de alta temperatura y, en ocasiones, un tratamiento de refuerzo, lo que proporciona una resistencia térmica moderada y una mejor conformabilidad en contornos que el foil o la tela de vidrio. Es ideal para trabajos de baja abrasión: sobrepulverización por llama, ciclos cortos de HVOF y áreas alejadas del flujo directo de partículas.

La cinta crepé no es la opción adecuada para zonas de granallado intenso, pero es una elección rentable para la cobertura de grandes áreas donde se requiere una remoción limpia sin el costo del foil o la fibra de vidrio. Consulte la cinta para proyección térmica de papel crepé de alta temperatura para conocer su rango de clasificación y aplicaciones típicas.

Cinta de tela con respaldo de caucho

La cinta de tela con respaldo de caucho (a menudo un soporte de algodón o tejido sintético con un adhesivo de caucho) ofrece el mejor resistencia a la abrasión por dólar de cualquier cinta de enmascarar. El soporte de tela resiste el impacto de partículas que destrozarían una cinta de film. El inconveniente es la temperatura: el adhesivo de caucho suele estar clasificado para solo unos 150°C, por lo que la cinta de tela se limita a condiciones de sustrato más frías y tareas de proyección térmica ligeras.

Utilice cinta de tela con soporte de caucho cuando necesite una protección resistente al desgaste pero la temperatura del sustrato sea moderada; por ejemplo, en las primeras pasadas de proyección por llama o para proteger secciones de una pieza que se mantienen frías. Para temperaturas más altas, opte por foil metálico o tela de vidrio.

Cintas de film especiales para alta temperatura

Más allá de las categorías principales, los films especiales — PTFE (politetrafluoroetileno), sustratos recubiertos de silicona y compuestos reforzados — cubren aplicaciones específicas. Las cintas de film de PTFE combinan una alta resistencia térmica con propiedades antiadherentes que dificultan la adhesión del recubrimiento, siendo ideales para ciclos repetidos o cuando se requiere una retirada sin residuos. Su resistencia a la abrasión es inferior a la del foil o el vidrio, por lo que deben emplearse cuando el calor y la eliminación limpia sean los factores críticos, en lugar del granallado.

Enmascarado vs. Blindaje: Elija la protección adecuada

El «enmascarado» y la «protección» suelen utilizarse indistintamente, pero resuelven problemas diferentes; y seleccionar el enfoque incorrecto es una fuente común de retrabajos.

El enmascarado con cinta consiste en definir la línea de corte del recubrimiento: un borde nítido y controlado donde el recubrimiento debe detenerse. El espesor de la cinta, la calidad del borde y la fijación del adhesivo determinan qué tan recta es esa línea. Para la protección contra el exceso de rociado en HVOF y rociado por llama en áreas grandes, la cinta es la herramienta principal.

La protección con tapones y capuchones protege elementos que la cinta no puede cubrir bien. Las roscas, orificios roscados, perforaciones y chaflanes se enmascaran con tapones y capuchones de silicona, que se insertan a presión y se retiran a mano tras el recubrimiento. La silicona soporta las temperaturas constantes del sustrato en la mayoría de los trabajos de HVOF y proyección térmica por llama, y su flexibilidad permite sellar geometrías de orificios irregulares que la cinta cubriría de forma imperfecta.

El enmascarante líquido rellena el espacio restante. Para geometrías complejas (piezas de fundición, pasajes internos, detalles de soldadura), los enmascarantes líquidos aplicados con brocha o por inmersión proporcionan un recubrimiento conformado que la cinta y los tapones no pueden igualar. Se aplican antes del recubrimiento, curan hasta formar una película pelable y se retiran después. El enmascarante líquido es más lento de aplicar y retirar que la cinta, por lo que debe reservarse para la sobrepulverización en formas intrincadas y usar cinta para cualquier superficie lo suficientemente plana como para cubrirla.

Una regla práctica: cinta para bordes y áreas extensas, tapones para orificios y roscas, enmascarante líquido para la complejidad. La mayoría de los trabajos de producción utilizan los tres.

Paso a paso: Cómo enmascarar una pieza para recubrimiento HVOF

Un flujo de trabajo de enmascarado repetible evita la mayoría de los problemas de filtración de recubrimiento y residuos. Esta es la secuencia que funciona en las líneas de producción HVOF.

Paso 1: Limpiar y granallar la superficie

El enmascarado comienza antes que la cinta. Desengrase la pieza y luego granalle cada superficie que recibirá el recubrimiento. El granallado limpia y ancla el recubrimiento, pero también elimina cualquier aceite preexistente que, de lo contrario, contaminaría la adhesión de la cinta. Enmascare después del granallado, nunca antes, para que la cinta se adhiera a una superficie limpia y estable.

Paso 2: Seleccione la cinta según la temperatura del sustrato y la carga de abrasión

Adapte la cinta a las condiciones reales en la línea de unión. Si el sustrato se mantendrá a 150–250°C bajo pasadas continuas de HVOF, elija una cinta con adhesivo de silicona con una clasificación superior: lámina de aluminio para granallado pesado, poliimida para bordes de precisión, fibra de vidrio para blindaje de plasma. Confirme la clasificación del adhesivo frente a la temperatura del sustrato medida, no la temperatura de la llama. La gama de cintas para proyección térmica está organizada en torno a estas decisiones.

Paso 3: Aplique la cinta con bordes controlados y bruñidos

Aplique la cinta sobre superficies limpias y secas, trabajando desde el centro de cada tira hacia afuera para evitar atrapar aire. Presione los bordes con fuerza: una herramienta de bruñido o la uña a lo largo de la línea de corte evita que el chorro de partículas se filtre por debajo del borde. Para características críticas de los bordes, use una segunda tira solapada a la mitad o cambie a poliimida para un corte más fino y nítido.

Paso 4: Proteja roscas, orificios y geometrías complejas

Tape cada rosca y orificio con un tapón o capuchón de silicona del tamaño adecuado, presionándolo hasta el fondo. Cubra las cabezas de los tapones con compuesto de enmascaramiento o cinta si se encuentran en la trayectoria de sobrepulverización. Aplique enmascarante líquido a cualquier geometría interna compleja o contorneada a la que la cinta no pueda adaptarse limpiamente. Inspeccione la pieza una vez, verificando que no haya áreas expuestas sin enmascarar ni bordes sueltos, antes de que llegue a la pistola.

Paso 5: Recubra y luego retire el enmascaramiento mientras la pieza aún esté caliente

Después del recubrimiento, retire los enmascaramientos tan pronto como la pieza sea segura de manipular; el calor residual mantiene el adhesivo de silicona flexible y hace que el desprendimiento de la cinta sea mucho más limpio que la retirada en frío. Tire de la cinta hacia atrás sobre sí misma en un ángulo agudo, no hacia arriba. Retire los tapones con alicates o un extractor de tapones. Inspeccione las líneas de corte inmediatamente; si el recubrimiento se filtró bajo un borde, esa área a menudo puede repararse antes de que el recubrimiento cure en lugar de después.

Tabla comparativa de cintas para proyección térmica

Consejos de costo y remoción

El costo del enmascarado está dominado por el tiempo de remoción y el retrabajo, no por el precio de la cinta. Invierta en la cinta adecuada una vez y ahorrará horas por pieza:

• Compre cinta clasificada para la temperatura del sustrato, no para la temperatura de la llama. Una cinta de poliimida o de lámina metálica clasificada para 260°C+ cuesta más por rollo pero se remueve en minutos; una cinta más barata que deja residuos puede costar una hora de esmerilado.
• Retire en caliente. El adhesivo de silicona se desprende limpiamente entre 40–80°C. La remoción en frío desgarra las cintas y deja restos de adhesivo.
• Tire hacia atrás sobre sí misma. Despegue la cinta en un ángulo de 180° paralelo a la superficie para romper la unión progresivamente en lugar de rasgar el soporte.
• Utilice soportes de fácil desprendimiento cuando el residuo sea crítico. Las superficies recubiertas de PTFE y silicona desprenden el recubrimiento y el adhesivo mejor que las películas base, protegiendo las caras pulidas y rectificadas.
• Estandarice los anchos. El uso de un conjunto reducido de anchos de cinta para una familia de piezas reduce el tiempo de cambio y el desperdicio de recortes sobrantes.

Errores comunes de enmascaramiento a evitar

• Elegir una cinta con una clasificación inferior a la temperatura real del sustrato. Basarse en la temperatura de la llama parece lógico, pero es el sustrato a 150–250°C lo que provoca el fallo del adhesivo. Verifique con un termopar de contacto en su utillaje.
• Ignorar el bruñido de los bordes. Los bordes de cinta no bruñidos son la fuente n.º 1 de filtraciones en el recubrimiento HVOF. Si el recubrimiento se filtra bajo la máscara, presione los bordes con más fuerza.
• Usar PET o cintas convencionales en la zona de granallado. Se derrite o erosiona durante el recubrimiento y contamina la superficie con residuos.
• Enmascarado antes del granallado. El granallado destruye la unión de la cinta y compromete la definición de los bordes.
• Retirar el enmascarado en frío. Los residuos de adhesivo y los soportes desgarrados aumentan cuando la pieza se enfría por debajo del rango de desprendimiento óptimo.
• Asumir que una sola cinta cubre toda la pieza. Combine lámina, poliamida, tapones y enmascarante líquido para adaptarse a la exposición de cada característica.

Preguntas frecuentes sobre enmascaramiento para proyección térmica

¿Qué temperatura alcanza el HVOF? La llama de combustión HVOF alcanza aproximadamente 2,500–3,000°C. Las partículas de recubrimiento que impactan la superficie están calientes y son rápidas (500–800 m/s), pero la superficie del sustrato suele mantenerse a unos 150–250°C mucho más bajos durante el recubrimiento. Las cintas de enmascarar deben seleccionarse para esa temperatura del sustrato más el chorro erosivo, no para la temperatura de la llama.

¿Puede la cinta de papel de aluminio resistir la proyección térmica? Sí. La cinta de papel de aluminio para proyección térmica es una de las opciones más fiables para el enmascaramiento en HVOF y proyección por llama. La cara de aluminio refleja el calor radiante y resiste la erosión de las partículas a temperaturas superiores a 400°C, mientras que su adhesivo de silicona está clasificado para unos 260°C, muy por encima de las temperaturas del sustrato observadas en la mayoría de los trabajos.

¿Qué cinta se utiliza para el enmascaramiento HVOF? La mayoría del enmascaramiento HVOF de producción utiliza cinta de papel de aluminio para la protección de áreas amplias contra sobrepulverización y zonas de granallado, cinta de poliimida donde se requiere una definición de bordes nítidos, y tapones de silicona para roscas y orificios. La cinta de papel crepé para proyección térmica es una alternativa económica para pasadas de menor intensidad.

¿Funciona la cinta de poliimida para el plasma spray? Sí. La cinta de poliimida está clasificada para 260°C continuos y picos de hasta 400°C, lo que cubre las condiciones del sustrato en plasma spray, y su película delgada y estable produce excelentes líneas de corte del recubrimiento. Para áreas que reciben un impacto directo más fuerte, la cinta de tela de fibra de vidrio es el complemento más resistente a la erosión.

¿Cómo se retira la cinta para proyección térmica? Retire la cinta mientras la pieza aún esté tibia (aproximadamente 40–80°C), tirando hacia atrás sobre sí misma en un ángulo agudo. El adhesivo de silicona tibio se desprende limpiamente sin romperse ni dejar residuos. Si se forman residuos, es mejor eliminarlos antes de que se enfríen y endurezcan por completo.

Obtenga la cinta de enmascaramiento para proyección térmica adecuada para su línea de recubrimiento

El enmascaramiento para proyección térmica consiste en adaptar la cinta a las condiciones reales del sustrato: calor sostenido, chorreado abrasivo y calidad de los bordes. Las cintas de lámina de aluminio, fibra de vidrio, poliimida y crepé tienen cada una su función, y la combinación adecuada reduce los reprocesos, acorta el tiempo de remoción y protege las superficies mecanizadas que su proceso de recubrimiento busca mejorar.

Si está instalando una nueva línea de HVOF, proyección por llama o proyección por plasma — o resolviendo problemas de filtración y residuos en una existente — le ayudaremos a seleccionar el grado de material, el ancho y el adhesivo adecuados para su familia de piezas. Solicite una cotización o un rollo de muestra y le enviaremos muestras de productos compatibles y fichas técnicas en un plazo de 24 horas.
