Silikonitulpat jauhemaalaukseen: Mitoitus, lämpötilarajat ja uudelleenkäyttöopas

Silikoninen suojaustulppa on muottiin valettu, uudelleenkäytettävä suojakappale, joka tiivistää reiän, kierteet, aukon tai syvennyksen jauhemaalauksen, anodisoinnin, pinnoituksen ja muiden viimeistelyprosessien aikana. Lämmönkestävästä silikonikumista valmistettu tyypillinen tulppa kestää jatkuvaa käyttöä 260°C:n lämpötilassa ja lyhytaikaisia piikkejä jopa 315°C:seen asti. Se kestää 50–100 viimeistelysykliä ennen vaihtoa riippuen laadusta, käytöstä ja käsittelystä. Silikonitulppia valmistetaan kovuusalueella 30–70 Shore A: pehmeämmät seokset muotoutuvat helposti vaikeisiin aukkoihin ja tiivistyvät epätasaisilla pinnoilla, kun taas kovemmat seokset säilyttävät muotonsa suurissa rei'issä ja kestävät toistuvaa asennusta. Lämpötilarajan ja käyttöiän välissä on koko arvolupaus — tulppa on työkalu, ei kulutustavara, ja kustannuskysymys koskee sykliä, ei yksikköä.

Mikä on silikoninen suojaustulppa?

Silikoninen suojaustulppa on yksinkertaisimmillaan muottiin valettu silikonirunko, joka työnnetään reikään pinnoitteen pitämiseksi poissa. Sen tehtävänä on tiivistää aukon koko syvyys — ei vain sen suuta — ja irrota puhtaasti uunituksen jälkeen. Neljä materiaaliominaisuutta tekevät silikonista ensisijaisen valinnan tähän käyttöön luonnonkumin, EPDM:n tai muovisuojusten sijaan:

Lämmönkestävyys. Silikoni on luokiteltu jatkuvaan käyttöön 260°C:ssa ja lyhytaikaisiin piikkeihin 315°C:seen asti, mikä kattaa standardin jauhemaalauksen kovetuksen 180–200°C:ssa reilulla marginaalilla. Kumiseokset ja muovit joko kovettuvat, sulavat tai kärsivät pysyvästä puristumasta, joka tuhoaa tiivistyksen.

Elastisuus. Tulppa tiivistää puristuksella, ei adheesion avulla. Koska se on elastinen, se painautuu reiän seinämiä vasten ja mukautuu koneistustoleransseihin, hieman kuluneisiin kierteisiin ja epätäydellisiin porauksiin, joihin jäykkä osa ei pystyisi vastaamaan.

Puhdas irrotus. Silikoni ei tartu kovettuneeseen jauhemaaliin, ei jätä liimajäämiä ja irtoaa puhtaasti paljaasta metallista. Puhdas irrotus mahdollistaa uudelleenkäytön ja pitää suojatun pinnan valmiina kiinnittimelle ilman puhdistusvaihetta.

Uudelleenkäyttöikä. Noin 30–70 Shore A:n kovuusalueella oikein käsitelty tulppa palautuu alkuperäiseen muotoonsa jokaisen syklin jälkeen. Alueen pehmeä pää tiivistää epätasaiset ja lievästi vaurioituneet pinnat; kova pää kestää toistuvaa asennusta ja poistoa suuren volyymin linjoilla.

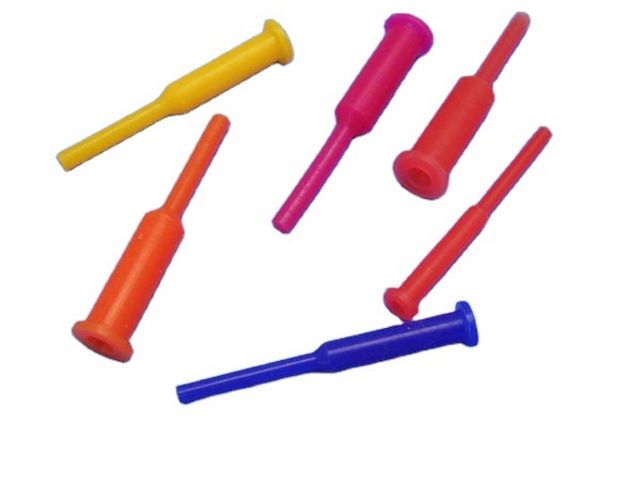

Valittu tyyli määräytyy reiän mukaan. Suorasivuiset tulpat tiivistävät tasaiset poraukset, kartiotulpat kattavat pienen valikoiman kierretyyppejä asettumalla syvemmälle, ja vetotulpat on varustettu varrella tai kielekkeellä, jotta ne voidaan poistaa linjalla yhdellä liikkeellä. Kattava valikoima malleja ja halkaisijoita on esitelty silikonisuojaustulppien kategoria, ja valinta niiden välillä riippuu yleensä reiän tyypistä ja linjan nopeudesta. Osille, jotka altistuvat lämpötila-alueen yläpäälle — jatkuva 260°C käyttö tai lähes 300°C saavuttavat prosessit — korkean lämpötilan silikonisuojaustulppa hyödyntää koostumusta, jossa on parempi lämpöstabiilisuus ja pienempi puristuma, jolloin tulppa säilyttää tiiveytensä syklistä toiseen löystymättä.

Mitoitus: Kuinka mitata reiät tulppia varten

Tulpan oikea mitoitus on ratkaisevaa sille, kestääkö suojaus sata sykliä vai vuotaako se jo ensimmäisessä osassa. Sääntö on yksinkertainen: tulpan on oltava hieman suurempi kuin suojattava reikä, jotta se toimii puristuksessa eikä vain istu reiässä. Mittaa huolellisesti, sillä liian pieni tulppa vuotaa ja liian suurta on vaikea asentaa ja se kuluu nopeasti.

Aloita työntömitalla, älä arvauksella. Kun kyseessä on kierteitetty reikä, mittaa kierteen ulkohalkaisija — nimelliskoko on yleensä riittävän lähellä, mutta kierteityksen kuluminen, pinnoitteen kertyminen ja toleranssit vaikuttavat todelliseen lukuun, joten tarkista todellinen kierre mallikappaleesta. Kun kyseessä on läpireikä, mittaa todellinen porauksen halkaisija sen kapeimmasta kohdasta. Kun kyseessä on pohjareikä, mittaa aukon halkaisija ja syvyys, sillä tulpan on oltava riittävän syvä asettuakseen täysin ilman, että se pohjaa ja jättää ilmataskun.

Nyrkkisääntönä on valita tulppa, joka on 0,5–1,5 mm suurempi kuin reiän halkaisija. Kartiomaiset tulpat ovat tässä suhteessa joustavia, sillä yksi tulppa asettuu asteittain syvemmälle kattaen pienen halkaisija-alueen – tästä syystä ne ovat vakiovalinta kierteitetyille rei'ille, joissa kartio mahdollistaa esimerkiksi koot M6–M8 yhdellä tulpalla. Suorasivuiset tulpat vaativat tarkemman kokosovituksen. Läpirei'issä ja kohteissa, joissa tulppa on poistettava nopeasti liikkuvalla linjalla, viistetyt silikonivetotulpat lisää valettu kieleke ja ohjausviiste, joka keskittää tulpan aukkoon, jolloin käyttäjä painaa sen sisään suorassa ja vetää sen ulos yhdellä liikkeellä.

Tyypillinen jauhemaalaustulppien mitoitusohje näyttää tältä:

Kun asennat tulpan, työnnä se suoraan sisään ja käytä pientä kiertoliikettä auttaaksesi sitä asettumaan; vinossa oleva tulppa tiivistyy kulmassa ja vuotaa toiselta puolelta. Pohjareikien kohdalla aseta tulppa pohjaan asti, mutta varmista, ettei se ole jättänyt ilmaa loukkuun tavalla, joka kasvattaa painetta uunissa – juuri tällöin ilmastoitu malli on turvallisempi valinta.

Lämpötilarajat ja materiaalilaadut

Tärkeimmät arvot ovat 260°C jatkuvaa ja 315°C lyhytaikaista kestoa, ja molemmat viittaavat kappaleen lämpötilaan prosessin aikana, eivät uunin ilman lämpötilaan. Tulppa, joka saavuttaa 300°C lyhyen huipun aikana – kuten ohut alumiiniosa, joka seuraa uunin ilmaa tarkasti, tai uudelleenkäsittelykierto – on vielä sallitulla alueella. Kappale, joka on jatkuvasti vähintään 300°C lämpötilassa, on alueen ulkopuolella, ja silloin korkealaatuisempi seos osoittaa arvonsa.

Luokituksen oikea tulkinta on tärkeää. Lämpötilaluokitus on lupaus tulpan tiivistyskyvystä ja puhtaasta irrotuksesta koko syklin ajan, ei vain selviytymiskynnys. Vikaantumistapa suorituskyvyn rajoilla on puristuma: silikoni löystyy ja lakkaa painamasta ulospäin, jolloin tulppa alkaa vuotaa huomaamatta ennen näkyviä vaurioita. Siksi useimpien jauhemaalauslinjojen vakiolaatu on musta silikonisuojaustulppa: sillä on sama 260°C luokitus, mutta hieman kovempi seos, joka asettuu tukevasti kuluneisiin tai ylisuuriin kierteisiin, ja tumma väri tekee siitä helposti havaittavan telineessä ennen linjan käynnistystä.

Jos prosessisi pysyy selvästi vakioalueen sisällä – kuten valtaosa jauhemaalausohjelmista – tavallinen 260°C laatu riittää. Varaa premium-tason korkean lämpötilan seokset prosesseihin, jotka ylittävät 300°C, epätavallisen pitkiin pitoaikoihin tai kappaleisiin, jotka käyvät läpi toistuvia uudelleenkäsittelykierroksia. Kun olet epävarma, kerro toimittajallesi kappaleen todellinen lämpötila ja pitoaika; laadun varmistaminen todellista sykliä vasten on viiden minuutin keskustelu, joka ehkäisee erittäin turhauttavan iltapäivän.

Uudelleenkäyttö: Kuinka monta sykliä voit odottaa?

Silikonitulppa ostetaan sen käyttöiän vuoksi, ja realistinen suunnitteluarvo on 50–100 sykliä hyvin käsitellylle tulpalle tavallisessa jauhemaalauskäytössä. Vaihteluväli on suuri, koska kolme tekijää vaikuttavat todelliseen määrään, ja ne kaikki ovat hallinnassasi.

Lämpötilakuormitus. Tulppa, jota käytetään 180–200°C lämpötilassa riittävällä pelivaralla, kestää pidempään kuin tulppa, joka viedään ylärajalleen jokaisessa syklissä. Puristumaa kertyy nopeammin lämpötilarajan lähellä, joten kuumana käyvät osat lyhentävät tulpan käyttöikää suhteessa lämpötilaan.

Käsittely. Se, miten tulppa asennetaan ja poistetaan, määrittää sen käyttöiän enemmän kuin mikään muu tekijä. Vedä se ulos kielekkeestä, älä koskaan pihdeillä tai ruuvimeisselillä. Suoraan sisään painettuna ja käsin poistettuna tulppa joustaa rakenteensa mukaisesti ja palautuu muotoonsa satojen käyttökertojen ajan; vääntäminen, kiertäminen tai pudottaminen betonilattialle aiheuttaa lohkeamia ja repeämiä, joista tulee vuotoreittejä.

Varastointi. Silikoni haurastuu pitkäaikaisessa altistuksessa UV-säteilylle, otsonille ja liuottimille. Aurinkoisella hyllyllä tai uunin vieressä laatikoissa säilytettävät tulpat vanhenevat nopeammin kuin niiden käyttökertojen määrä antaa ymmärtää. Säilytä ne kannellisissa laatikoissa, suojassa suoralta valolta ja lämmöltä, niin ne saavuttavat nimelliskäyttöikänsä.

Koska käyttöikä on pikemminkin vaihteluväli kuin takuu, suunnittele hylkäysjärjestelmä. Edullisin valvontatapa on kokokohtainen laatikkosysteemi ja yksinkertainen sääntö: poista tulppa käytöstä heti, kun siinä näkyy merkkejä puristumasta – kun se ei enää tunnu tiukalta paikoillaan – tai kun siinä on näkyviä halkeamia tai revennyt kieleke. Jos kulunut tulppa huomataan vasta ensimmäisen vuotavan osan kohdalla, aiheutuu uudelleentyöstöä, jonka kustannus vastaa monen uuden tulpan hintaa.

Taloudellisuus riippuu suoraan käyttökertojen määrästä. Tulppa, joka kestää 100 käyttökertaa, maksaa vain murto-osan yksikköhinnastaan suojattua osaa kohden, ja sen paikalleen painamiseen kuluva työaika lasketaan sekunneissa. Täydellinen kustannus per käyttökerta -laskelma – mukaan lukien työkustannus, jonka useimmat yritykset unohtavat – on esitetty todellisen esimerkin avulla kohdassa Uudelleenkäytettävä silikonisuojaus: Kustannuksen laskeminen käyttökertaa kohden.

Ilmaustulpat suljetuille osille

Jokaisella tiivistyssäännöllä on yksi poikkeus, ja se on pohjareikä. Pohjareiän täysin tiivistävä tulppa vangitsee ilman ontelon sisään. Kun osa menee uuniin, vangittu ilma laajenee kuumentuessaan – 180–200 °C aiheuttaa huomattavaa laajenemista – eikä paineella ole poispääsyä. Tulppa ponnahtaa ulos, asettuu vinoon tai vuotaa reunoiltaan, jolloin jauhemaalia pääsee kierteeseen. Ratkaisu on ilmaustulppa.

Ilmaustulppa tekee saman tiivistystyön kuin vakiotulppa, mutta siinä on pieni muotoiltu kanava tai neulanreikä, joka päästää vangitun ilman poistumaan osan kuumentuessa. Tämä tasaa paineen päästämättä jauhetta sisään. Kanava on aivan liian pieni jauheen pääsylle, mutta riittävän suuri vapauttamaan ilmaa jatkuvasti syklin aikana, jolloin tulppa pysyy paikoillaan ja tiiviinä.

Käytä ilmastettua mallia aina, kun kyseessä on pohjareikä, suljettu putki tai ontto osa, johon jää ilmaa: hydrauliikkaliittimet, kierteitetyt pohjareiät, valukappaleet, joissa on sisäisiä onteloita, ja kaikki osat, joissa vakiotulppa joutuisi vastustamaan laajenevaa ilmaa. Näitä varten korkean lämpötilan silikoninen ilmaustulppa ei ole vaihtoehto — se on oikea tekninen vaatimus. Jos et ole varma, onko kohta tiivis, testaa se: jos tulppa asettuu täysin ja ontelossa ei ole muuta aukkoa, osa tarvitsee ilmanpoiston.

Silikonitulpat vs. teippi vs. EPDM

Silikonitulpat eivät ole ainoa tapa suojata reikää, eivätkä ne ole aina oikea tapa. Kaksi vaihtoehtoa nousevat jatkuvasti esiin — suojateippi ja EPDM-tulpat — ja rehellinen vertailu perustuu lämpötilaan, uudelleenkäyttöön ja kemikaalien kestävyyteen.

Geometriasääntö on sama, joka ohjaa jokaista suojauspäätöstä: reiät ja kierteet tulpataan, pinnat teipataan. Silikoni voittaa kuumissa prosesseissa ja toistuvissa kohteissa, koska vain silikoni yhdistää 260°C lämmönkestävyyden sadan syklin käyttöikään. EPDM voittaa kemiallisissa prosesseissa — pinnoitus- ja anodisointialtaissa, joissa sen hapon- ja emäksenkestävyys on ratkaisevaa ja hinta huomattavasti edullisempi — mutta sen lämpötilaraja sulkee sen pois uunikuivatuksesta. Täydellinen vertailu geometrian ja pinnan suojauksen välillä löytyy kohdasta Silikonitulpat vs. suojateippi jauhemaalauksessa, ja yhteenveto mahtuu yhdelle riville: valitse materiaali ominaisuuksien ja prosessin mukaan, ja anna kappalekohtaisen kustannuksen ratkaista valinta.

UKK

Miten valitsen oikean tulppakoon?

Mittaa reikä työntömitalla. Kierteitetyissä rei'issä käytä kierteen ulkohalkaisijaa; läpirei'issä varsinaista aukkoa sen kapeimmasta kohdasta. Valitse tulppa, joka on 0,5–1,5 mm suurempi kuin reikä, jotta se tiivistyy puristuksessa, ja käytä yllä olevaa kokotaulukkoa viitteenä. Kartiotulpat kattavat pienen halkaisija-alueen asettumalla syvemmälle.

Millaista lämpötilaa silikonitulpat kestävät?

Jatkuva käyttö 260°C:ssa, lyhytaikaiset huiput 315°C:seen asti. Arvioi kesto kappaleen lämpötilan mukaan varsinaisen syklin aikana – ei uunin ilmanlämpötilan mukaan – ja siirry korkean lämpötilan seokseen, jos prosessi toimii todellisuudessa vähintään 300°C:ssa.

Kuinka monta kertaa silikonitulppia voi käyttää uudelleen?

Varaudu 50–100 käyttökertaan huolellisella käsittelyllä ja asianmukaisella varastoinnilla. Vedä kielekkeestä, säilytä tulpat kannellisissa astioissa suojassa lämmöltä ja UV-säteilyltä, ja poista tulppa käytöstä heti, jos siinä näkyy merkkejä puristumasta, halkeamista tai murtuneesta kielekkeestä.

Milloin tarvitsen tuuletustulppia?

Aina kun tulppa tiivistää ontelon, johon jää ilmaa – pohjareiät, suljetut putket, ontot osat tai valut, joissa on sisäisiä onteloita. Ilman tuuletusta uunissa laajeneva ilma työntää tulpan ulos tai rikkoo tiivistyksen. Jos kohteessa ei ole muuta aukkoa, määritä tuuletustulppa.

Saastuttaako silikoni märkämaalauslinjan?

Silikoniöljyt voivat siirtyä ja aiheuttaa kostutusvirheitä – kuten silmäpakoja tai kraattereita – märkämaalauksessa. Siksi linjoilla, joissa vaihdellaan jauhe- ja märkämaalauksen välillä, käytetyt tulpat tulisi puhdistaa rasvasta irrotuksen jälkeen tai varata vain jauhemaalaukseen. Jauhemaalauksessa herkkyys on huomattavasti pienempi, minkä vuoksi silikoni on siellä vakiomateriaali. Pelkissä märkämaalauslinjoissa EPDM tai muu silikoniton materiaali on usein turvallisempi valinta.

Jokainen tulppavalinta alkaa mitoista. Lähetä meille osiesi reikäkoot, kierrespesifikaatiot ja syvyydet — läpireiät, pohjareiät, kierteet, mitä ikinä maskaatkin — ja suunnittelutiimimme vahvistaa oikean tulppamallin, koon ja laadun sekä lähettää näytteet testattavaksi omalla linjallasi. Lähetä mitat Ota yhteyttä LeaderMaskingiin -sivun kautta, niin vastaamme suosituksella ja näytesuunnitelmalla.
