Szilikon maszkolódugók porszóráshoz: Méretezési, hőmérsékleti határérték- és újrafelhasználási útmutató

A szilikon maszkoló dugó egy formázott, újrafelhasználható védőbetét, amely furatok, menetek, furatok vagy mélyedések tömítésére szolgál porszórás, eloxálás, galvanizálás és egyéb felületkezelési folyamatok során. Hőstabil szilikongumiból készül, egy tipikus dugó 260°C-os folyamatos üzemi hőmérsékletet bír el, rövid ideig tartó csúcsértékekkel 315°C-ig, és a minőségtől, terheléstől és kezeléstől függően 50–100 felületkezelési ciklust is kibír a csere előtt. A szilikon dugókat nagyjából 30–70 Shore A keménységi tartományban gyártják: a lágyabb keverékek könnyen deformálódnak a bonyolult furatokban és tömítenek az egyenetlen felületeken, míg a keményebb keverékek megtartják alakjukat a nagy furatokban, és ellenállnak az ismételt behelyezésnek. A hőmérsékleti határérték és a ciklusélettartam között rejlik a teljes értékajánlat – a dugó egy szerszám, nem pedig fogyóeszköz, és a költségkérdés ciklusonként, nem pedig egységenként értendő.

Mi az a szilikon maszkoló dugó?

A szilikon maszkoló dugó legegyszerűbben fogalmazva egy formázott szilikontest, amelyet egy furatba nyomnak, hogy távol tartsák a bevonatot. Feladata a furat teljes mélységének tömítése – nem csak a nyílásé –, valamint a tiszta eltávolíthatóság a kemence után. Négy anyagtulajdonság teszi a szilikont az alapértelmezett választássá erre a feladatra a természetes gumi, az EPDM vagy a műanyag kupakok helyett:

Hőstabilitás. A szilikon 260°C-os folyamatos üzemre van hitelesítve, 315°C-os rövid csúcsokkal, ami bőséges tartalékkal lefedi a 180–200°C-os szabványos porkeményítést. A gumikeverékek és műanyagok vagy megkeményednek, megolvadnak, vagy maradó alakváltozást szenvednek, ami tönkreteszi a tömítésüket.

Rugalmasság. A dugó kompresszióval tömít, nem tapadással. Mivel rugalmas, kifelé feszül a furat falának, alkalmazkodva a megmunkálási tűrésekhez, az enyhén kopott menetekhez és a tökéletlen furatokhoz, amelyeket egy merev alkatrész soha nem tudna lekövetni.

Tiszta eltávolíthatóság. A szilikon nem tapad a megkötött porfestékhez, nem hagy ragasztómaradványt, és tisztán válik el a nyers fémtől. Ez a tiszta eltávolíthatóság teszi lehetővé az újrafelhasználást, és ez tartja a maszkolt felületet készen a kötőelem fogadására tisztítási lépés nélkül.

Újrafelhasználható élettartam. A nagyjából 30–70 Shore A keménységi tartományban a megfelelően kezelt dugó minden ciklus után visszanyeri eredeti alakját. A tartomány lágyabb vége a szabálytalan és enyhén sérült felületeken tömít; a keményebb vége ellenáll a gyakori behelyezésnek és eltávolításnak a nagy volumenű gyártósorokon.

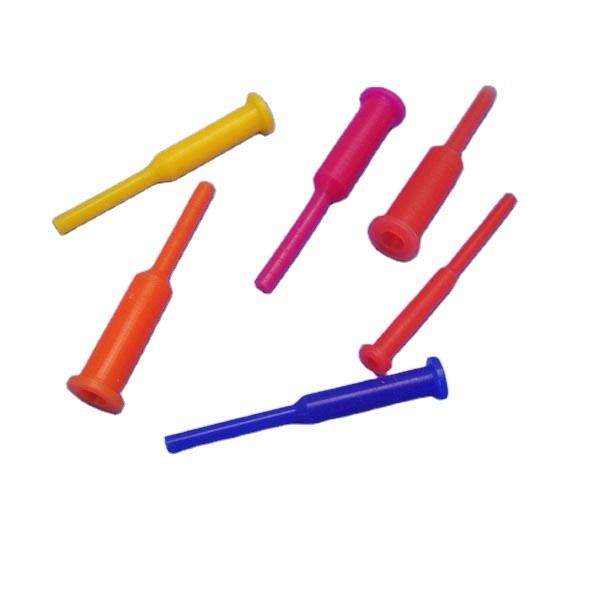

A választott típus a furathoz igazodik. Az egyenes oldalú dugók az egyenletes furatokat tömítik, a kúpos dugók a mélyebb beüléssel a menetméretek kis tartományát fedik le, a húzható dugók (pull plugs) pedig szárral vagy füllel rendelkeznek, így a gyártósoron egyetlen mozdulattal eltávolíthatók. A típusok és átmérők teljes választékát a szilikon maszkoló dugók kategória, és a választás általában a furat típusától és a sor sebességétől függ. Azon alkatrészeknél, amelyek a hőtartomány felső határán mozognak – folyamatos 260°C-os terhelés vagy 300°C körüli folyamatok esetén – a magas hőmérsékletű szilikon maszkoló dugó olyan összetételt használ, amely extra hőstabilitással és alacsonyabb maradó deformációval rendelkezik, így a dugó ciklusról ciklusra megtartja tömítőképességét ahelyett, hogy kilazulna.

Méretezés: Hogyan mérjük le a furatokat a dugókhoz

A dugó méretezése a különbség a száz cikluson át tömítő maszk és az első darabnál szivárgó maszk között. A szabály egyszerű: a dugónak valamivel nagyobbnak kell lennie, mint a tömítendő furat, hogy ne csak benne üljön, hanem kompresszió révén tömítsen. Mérjen pontosan, mert a túl kicsi dugó szivárog, a túl nagyot pedig nehéz behelyezni és gyorsan elhasználódik.

Kezdje tolómérővel, ne találgasson. Egy menetes furatesetén mérje meg a menet külső átmérőjét – a névleges menetméret általában elég pontos, de a menetfúró kopása, a bevonatvastagság és a tűrések mind módosítják a valós értéket, ezért ellenőrizze a tényleges menetet egy mintadarabon. Egy átmenő furatesetén mérje meg a tényleges furatátmérőt a legszűkebb ponton. Egy zsákfurat, mérje meg a furatot és a mélységet, mivel a dugónak elegendő mélységgel kell rendelkeznie a teljes beüléshez anélkül, hogy felütközne az alján és légbuborék keletkezne.

Alapszabályként válasszon olyan dugót, amely 0,5–1,5 mm-rel nagyobb a furatátmérőnél. A kúpos dugók rugalmasabbak ezen a téren, mivel egyetlen dugó fokozatosan mélyebbre ülve az átmérők egy kis tartományát lefedi – ezért ezek az alapértelmezettek a menetes furatokhoz, ahol a kúposság lehetővé teszi, hogy egy dugó tisztán kezelje például az M6-tól M8-ig terjedő méreteket. Az egyenes falú dugók pontosabb méretillesztést igényelnek. Átmenő furatok és minden olyan elem esetén, ahol a dugónak gyorsan el kell távolíthatónak lennie egy mozgó soron, letört élű szilikon húzható dugók adjon hozzá egy öntött fület és egy bevezető letörést, amely önközpontosítja a dugót a furatban, így a kezelő merőlegesen nyomhatja be, és egyetlen mozdulattal húzhatja ki.

A porszóró dugók jellemző méretezési segédlete így néz ki:

Amikor behelyez egy dugót, merőlegesen nyomja be, és egy enyhe csavarással segítse az illeszkedést; a ferdén behelyezett dugó szögben fog tömíteni, és az egyik oldalon szivárogni fog. Zsákfuratok esetén teljesen ültesse be a dugót, de ellenőrizze, hogy nem szorult-e be levegő, ami nyomást kelthet a kemencében – pontosan ilyenkor a szellőző kivitel a biztonságosabb választás.

Hőmérsékleti határértékek és anyagminőségek

A fő értékek a 260°C folyamatos és a 315°C rövid távú hőmérséklet, és mindkettő az alkatrész folyamat közbeni hőmérsékletére vonatkozik, nem a kemence levegőhőmérsékletére. Egy dugó, amely rövid csúcsidőre eléri a 300°C-ot – például egy vékony alumínium alkatrésznél, amely szorosan követi a kemence levegőjét, vagy egy javítási ciklus során – még a tartományon belül van. Az az alkatrész, amely valóban folyamatosan 300°C-on vagy afelett üzemel, már kívül esik ezen, és itt térül meg a magasabb minőségű alapanyag használata.

A besorolás helyes értelmezése kulcsfontosságú. A hőmérsékleti érték a dugó tömítési viselkedésére és a ciklus végén történő maradványmentes eltávolítására vonatkozó ígéret, nem csupán a túlélési küszöb. A határérték szélén jelentkező hiba a maradó deformáció: a szilikon ellazul, nem feszül tovább kifelé, és a dugó észrevétlenül szivárogni kezd, mielőtt bármilyen látható sérülés keletkezne rajta. Ezért a legtöbb porszóró sor standard minősége a fekete szilikon maszkoló dugó: ugyanazzal a 260°C-os besorolással rendelkezik, de valamivel keményebb anyagból készül, amely stabilan rögzül a kopott vagy túlméretes menetekben, a sötét szín pedig megkönnyíti az észlelését a függesztőkereten a sor indítása előtt.

Ha az Ön folyamata kényelmesen a standard tartományon belül marad – ahogy a porszórási folyamatok túlnyomó többsége –, akkor a standard 260°C-os minőség elegendő. Tartsa fenn a prémium magas hőmérsékletű keverékeket a 300°C feletti folyamatokhoz, a szokatlanul hosszú benntartási időkhöz vagy az ismételt javítási ciklusokon áteső alkatrészekhez. Kétség esetén adja meg beszállítójának a tényleges alkatrész-hőmérsékletet és a benntartási időt; a minőség ellenőrzése a valós ciklus alapján egy ötperces beszélgetés, amellyel megelőzhető egy igen kellemetlen délután.

Újrafelhasználás: Hány ciklusra számíthat?

A szilikon dugót a ciklusélettartama miatt vásárolják, és a reális tervezési szám 50–100 ciklus egy megfelelően kezelt dugó esetén, standard porszórási igénybevétel mellett. A szórás tág, mivel három tényező befolyásolja a tényleges számot, és ezek mind az Ön ellenőrzése alatt állnak.

Hőterhelés. Egy 180–200°C-on használt dugó, amelynél még van bőven tartalék, tovább bírja, mint az, amelyet minden ciklusban a határértékéig feszítenek. A maradó deformáció gyorsabban halmozódik fel a hőmérsékleti határ közelében, így a forróbb üzemeltetés arányosan lerövidíti a dugó élettartamát.

Kezelés. Az, hogy a dugót hogyan helyezik be és távolítják el, minden más tényezőnél jobban meghatározza az élettartamát. A fülnél fogva húzza ki, soha ne fogóval vagy csavarhúzóval. Ha merőlegesen nyomják be és kézzel távolítják el, a dugó a kialakításának megfelelően rugalmas marad, és több száz cikluson keresztül visszanyeri alakját; ha azonban feszítik, csavarják vagy betonpadlóra ejtik, karcolások és szakadások keletkeznek rajta, amelyek szivárgási útvonalakká válnak.

Tárolás. A szilikon károsodik a hosszan tartó UV-, ózon- és oldószer-expozíció hatására. A napos polcon lévő tárolóban vagy a kemence mellett tárolt dugók gyorsabban öregszenek, mint azt a ciklusszámuk sugallná. Tartsa őket lefedett tárolókban, közvetlen fénytől védve és hőtől távol, így elérik a névleges élettartamukat.

Mivel a hasznos élettartam inkább egy tartomány, mintsem garancia, tervezzen egy selejtezési rendszert. A legolcsóbb ellenőrzés a méretenkénti tárolórendszer egy egyszerű szabállyal: selejtezze le a dugót a maradó alakváltozás első jelénél – amikor behelyezéskor már nem érződik stabilnak –, vagy látható repedés, illetve szakadt fül esetén. Ha megvárja az első szivárgó alkatrészt az elhasználódott dugó felfedezéséhez, az olyan utómunka-költséggel jár, amely sok dugó árával vetekszik.

A gazdaságosság közvetlenül követi a ciklusokat. Egy 100 ciklust kibíró dugó maszkolt alkatrészenkénti költsége az egységár töredéke, a behelyezés élőmunka-igénye pedig másodpercekben mérhető. A teljes ciklusonkénti költségszámítást – beleértve a legtöbb üzem által elfelejtett munkadíjat is – egy valós példán keresztül mutatjuk be a következőben: Újrafelhasználható szilikon maszkolás: Ciklusonkénti költség számítása.

Légtelenítő dugók zárt alkatrészekhez

A tömítésre vonatkozó minden szabály alól van egy kivétel, ez pedig a zsákfurat. A zsákfuratot lezáró dugó teljesen bezárja a levegőt az üregbe. Amikor az alkatrész a kemencébe kerül, a bezárt levegő a hevülés hatására kitágul – a 180–200°C jelentős tágulást okoz –, és a nyomás nem tud hova távozni. A dugó kipattan, ferdén ül meg, vagy a szélei mentén szelel, és port enged a menetbe. A megoldás a légtelenítő dugó.

A légtelenítő dugó ugyanazt a tömítési feladatot látja el, mint a szabványos dugó, de tartalmaz egy kis öntött csatornát vagy tűhegynyi furatot, amely lehetővé teszi a bezárt levegő távozását az alkatrész hevülésekor, így kiegyenlíti a nyomást anélkül, hogy a port beengedné. A csatorna túl kicsi ahhoz, hogy a por bejusson, de elég nagy ahhoz, hogy a ciklus során folyamatosan kiengedje a levegőt, így a dugó a helyén marad és tömít.

Használjon légtelenített típust minden olyan esetben, amikor zsákfuratról, lezárt csőről vagy levegőt bezáró üreges részről van szó: hidraulikus csatlakozók, menetes zsákfuratok, belső üregekkel rendelkező öntvények és minden olyan alkatrész, ahol a szabványos dugónak a táguló levegővel kellene megküzdenie. Ezekhez a jellemzőkhöz egy magas hőmérsékletű szilikon légtelenítő dugó nem opció — ez a helyes specifikáció. Ha nem biztos benne, hogy egy idom zárt-e, tesztelje: ha a dugó teljesen felfekszik és az üregnek nincs más nyílása, az alkatrésznek szellőzőre van szüksége.

Szilikon dugók vs. szalag vs. EPDM

A szilikon dugók nem az egyetlen módot jelentik egy furat maszkolására, és nem is mindig a legmegfelelőbbek. Két alternatíva merül fel folyamatosan — a maszkolószalag és az EPDM dugók —, az őszinte összehasonlítás pedig a hőmérsékleten, az újrafelhasználhatóságon és a vegyszerállóságon alapul.

A geometriai szabály ugyanaz, amely minden maszkolási döntést meghatároz: a furatok és menetek dugót kapnak, a felületek szalagot. A szilikon győz mindenhol, ahol a folyamat forró és a feladat ismétlődik, mivel csak a szilikon ötvözi a 260°C-os hőállóságot a százciklusos élettartammal. Az EPDM a vegyszeres folyamatokban — galvanizáló és eloxáló kádakban — nyer, ahol a sav- és lúgállósága a lényeg, és ahol jóval olcsóbb is —, de a hőmérsékleti korlátja kizárja a beégető kemencéből. A geometria és a felületi maszkolás teljes összehasonlítása itt található: Szilikon dugók vs. maszkolószalag porfestéshez, az összefoglaló pedig egyetlen sorban elfér: válassza ki az anyagot a jellemzők és a folyamat alapján, majd az alkatrészenkénti költség alapján hozzon végső döntést.

GYIK

Hogyan válasszam ki a megfelelő dugóméretet?

Mérje meg a furatot tolómérővel. Menetes furatok esetén használja a menet külső átmérőjét; átmenő furatoknál a tényleges furat legszűkebb pontját. Válasszon a furatnál 0,5–1,5 mm-rel nagyobb dugót, hogy kompresszióval tömítsen, és használja a fenti mérettáblázatot kiindulási alapként. A kúpos dugók egy kis átmérőtartományt fednek le a mélyebb beüléssel.

Milyen hőmérsékletet bírnak a szilikon dugók?

Folyamatos használat 260°C-on, rövid ideig tartó csúcsértékekkel 315°C-ig. Az értékelést a tényleges ciklus alatti alkatrész-hőmérséklethez viszonyítsa – ne a kemence levegőhőmérsékletéhez –, és váltson magas hőmérsékletű alapanyagra, ha a folyamat valóban 300°C-on vagy a felett zajlik.

Hányszor használhatók újra a szilikon dugók?

Gondos kezelés és megfelelő tárolás mellett 50–100 ciklussal számolhat. A fülénél fogva húzza ki, tárolja a dugókat lefedett tárolókban, hőtől és UV-sugárzástól védve, és cserélje le őket a maradó alakváltozás, repedezés vagy szakadt fül első jeleinél.

Mikor van szükségem szellőződugókra?

Minden olyan esetben, amikor a dugó levegőt bezáró üreget tömít – zsákfuratok, lezárt csövek, üreges szelvények, belső üreges öntvények esetén. Szellőző nélkül a kemencében táguló levegő kilöki a dugót vagy megszünteti a tömítést. Ha az adott résznek nincs más nyílása, válasszon szellőződugót.

Szennyezi a szilikon a folyékony festősort?

A szilikonolajok vándorolhatnak, és nedvesedési hibákat – halszemeket, krátereket – okozhatnak a folyékony festékben, ezért a porfestés és folyékony festés között váltakozó sorokon használt dugókat eltávolítás után zsírtalanítani kell, vagy csak porfestéshez szabad használni őket. Porszórásnál az érzékenység jóval kisebb, ezért ott a szilikon az alapértelmezett. Kizárólag folyékony festést alkalmazó sorokhoz gyakran az EPDM vagy más szilikonmentes anyag a biztonságosabb választás.

Minden dugóval kapcsolatos döntés egy mérettel kezdődik. Küldje el nekünk alkatrészei furatméreteit, menetspecifikációit és mélységeit — legyen szó átmenő furatokról, zsákfuratokról, menetekről vagy bármiről, amit maszkolni kíván —, mérnökcsapatunk pedig meghatározza a megfelelő dugótípust, méretet és minőséget, majd mintákat küldünk a saját gyártósorán történő teszteléshez. Küldje el a méreteket a Lépjen kapcsolatba a LeaderMaskinggal oldalon keresztül, mi pedig válaszolunk egy ajánlással és egy mintatervvel.
