Il nastro in poliimmide resiste a 260°C continui e a picchi di 400°C. Confronta adesivi, spessori e utilizzi di mascheratura del nastro Kapton. Sfoglia i nostri nastri in poliimmide.
Il nastro per mascheratura in poliimmide — comunemente chiamato nastro Kapton dal marchio di film in poliimmide DuPont che lo ha reso popolare — è il pilastro per le alte temperature del settore della mascheratura. In servizio continuo resiste a temperature di circa 260°C (500°F) e tollera picchi di esposizione a breve termine fino a 400°C (752°F). Questi due punti di riferimento, 260°C continui e 400°C di picco, sono i valori citati dai progettisti quando specificano il nastro per la saldatura a onda, i forni di polimerizzazione per verniciatura a polvere e le operazioni di spruzzatura termica. Quando qualcuno chiede: "Il nastro Kapton resiste a 260°C?", la risposta è sì: un nastro in poliimmide correttamente realizzato rimane dimensionalmente stabile e garantisce una mascheratura pulita in caso di esposizione prolungata a 260°C.
Il nastro per mascheratura in poliimmide è una costruzione a due strati: un supporto in film di poliimmide rivestito su un lato con un adesivo sensibile alla pressione. Il film è un polimero di poliimmide aromatica che non fonde né rammollisce al di sotto di circa 400°C. Trattandosi di un vero polimero per alte temperature piuttosto che di un termoplastico soggetto a rifusione, il film mantiene la sua forma, la resistenza alla trazione e le proprietà di isolamento elettrico quando i nastri ordinari hanno già ceduto.
Kapton è un marchio registrato di DuPont per la sua famiglia di film in poliimmide, e il termine è diventato generico nel mondo della mascheratura: "nastro Kapton" descrive ora qualsiasi nastro in poliimmide color ambra, indipendentemente dal fornitore del film. Ciò che conta per l'acquirente è la specifica: classificazione di temperatura continua, sistema adesivo e spessore del film. Il nostro pagina tecnica del film in poliimmide copre rigidità dielettrica, allungamento e resistenza chimica; questa guida si concentra sul comportamento del nastro che conta nel reparto produzione.
L'utilità del nastro deriva dalla combinazione di film e adesivo. Il film garantisce resistenza termica, rigidità dielettrica, resistenza ai solventi e una superficie a rilascio pulito; l'adesivo garantisce l'ancoraggio. L'adesivo è quasi sempre il componente che limita la temperatura: un film in poliimmide classificato a 400°C è efficace solo quanto l'adesivo che lo tiene in posizione.
I due valori che definiscono questa classe di nastri per mascheratura ad alta temperatura sono 260°C per servizio continuo e 400°C per esposizione ai picchi a breve termine.
Il servizio continuo a 260°C significa che il nastro può rimanere in un ambiente di cottura a quella temperatura per la durata di un processo — un ciclo di polimerizzazione della verniciatura a polvere di 20–40 minuti, una polimerizzazione della linea di giunzione, una cottura del conformal coating — senza fondere, restringersi eccessivamente, infragilirsi o fondersi con il pezzo. Dopo il processo, il nastro si rimuove in modo pulito, lasciando intatta la superficie mascherata. L'elevata temperatura di transizione vetrosa della poliimmide (ben superiore a 300°C) e il basso coefficiente di espansione termica mantengono il nastro stabile dove i termoplastici a film sottile scorrerebbero.
L'esposizione di picco a 400°C copre i picchi transitori tipici dei processi reali: il bordo d'attacco di una passata di spruzzatura termica, il breve picco del forno in un profilo di saldatura, una polimerizzazione flash. Il film in poliimmide può sopravvivere a escursioni oltre i 400°C per durate molto brevi, ma il sistema nastro è classificato per un picco di 400°C perché l'adesivo e l'interfaccia film/adesivo definiscono il limite pratico. L'esposizione prolungata sopra i 260°C ossida gradualmente l'adesivo e riduce la facilità di rimozione; "picco" significa minuti, non ore. Le classificazioni sono valori di mantenimento delle proprietà, non assoluti di rottura — un nastro esposto a 280°C per pochi minuti mantiene comunque le prestazioni.
| Classe del nastro | Classificazione continua | Picco a breve termine | Utilizzo tipico | Costo relativo |
|---|---|---|---|---|
| Nastro in poliimmide (Kapton) | 260°C | 400°C | Saldatura ad onda; spruzzatura termica; polimerizzazione ad alta temperatura | Alto |
| Nastro in PET per alte temperature | 150–180°C | 200°C | Verniciatura a polvere; elettronica a bassa temperatura | Medio |
| Nastro per mascheratura in carta crespata | 80–150°C | 175°C | Verniciatura generica; mascheratura leggera | Basso |
La gerarchia delle prestazioni è importante: la poliimmide non è sempre la soluzione giusta; lo è quando il processo supera effettivamente i limiti del PET. Tutto ciò che è al di sotto dei 180°C circa rientra in una classe di nastri più economica.
L'assemblaggio di circuiti stampati è la principale applicazione per il nastro in poliimmide. Nella saldatura ad onda e selettiva, le schede passano attraverso la lega saldante fusa a 250–260°C per alcuni secondi per lato, e le aree adiacenti devono rimanere protette. Il nastro in poliimmide maschera queste zone — gold finger, connettori di bordo, fori metallizzati e componenti che non devono entrare in contatto con la saldatura — grazie a una combinazione di resistenza termica, rigidità dielettrica e rimozione pulita che nessun'altra classe di nastri può eguagliare. Quando gli acquirenti cercano un nastro per saldatura ad onda, la poliimmide è quasi sempre la risposta.
Due funzioni dominano l'uso del nastro per mascheratura PCB. La prima è la mascheratura dei gold finger: il nastro protegge i connettori di bordo placcati in oro prima dei processi HASL o di saldatura, per poi essere rimosso lasciando l'oro intatto da flussante e lega. La seconda è la protezione per conformal coating: il nastro scherma i punti di test e i componenti prima che la scheda passi attraverso la linea di rivestimento, resistendo durante la polimerizzazione termica del coating.
La superficie della scheda è delicata e l'adesivo siliconico sulla maggior parte dei nastri in poliimmide offre un'adesione moderata e un rilascio pulito: resiste all'onda di saldatura ma si rimuove senza strappare rame, solder mask o inchiostri di marcatura. La rigidità dielettrica garantisce la sicurezza del nastro dove attraversa tracce sotto tensione. Per approfondire, consultate la nostra guida all'applicazione della mascheratura per PCB ed elettronica.
Gli acquirenti trovano due varianti di colore nella categoria poliimmide: ambra e oro. Entrambi sono autentici nastri in film di poliimmide con le stesse specifiche di 260°C continui e 400°C di picco; il colore è una proprietà del grado del film, non indica una classe di temperatura differente.
Il nastro in poliimmide ambra ha l'aspetto classico del Kapton: un film traslucido, marrone-arancio intenso. È lo standard del settore nella maggior parte delle specifiche per il "nastro Kapton". Il nastro in poliimmide oro utilizza un film in poliimmide con una tonalità più brillante e dorata, prodotta dai fornitori regolando il processo di imidizzazione o la formulazione del film. La variante oro non è metallica né placcata; si tratta comunque di un film polimerico dielettrico.
In pratica, la differenza di colore è importante per tre motivi. Primo, l'ispezione: alcune officine preferiscono l'oro perché le aree mascherate sono più facili da individuare rispetto al solder mask verde o al laminato scuro. Secondo, la tracciabilità: un colore oro distinto permette a una linea di separare a colpo d'occhio il materiale "mascherato" da quello a "processo completato". Terzo, l'aspetto estetico nei lavori a vista per il cliente. Le prestazioni termiche sono identiche tra i due, quindi la scelta dipende dalla visibilità e dalla disponibilità. Il ambra e oro i nastri per mascheratura in poliimmide differiscono solo per dettagli costruttivi; la scelta riguarda la codifica a colori, non la temperatura.
L'adesivo determina il comportamento del nastro in poliimmide nel processo. Due chimiche dominano il settore: silicone e acrilico.
L'adesivo siliconico è lo standard per il nastro in poliimmide ad alta temperatura. È classificato per resistere quanto il film, rimanendo stabile ben oltre i 260°C, e presenta la classica caratteristica di rilascio ad alta temperatura: tack iniziale moderato, buon ancoraggio durante la cottura e una rimozione pulita successiva con residui minimi. Il silicone resiste anche ai cicli termici della saldatura senza indurirsi in residui. Il suo punto debole è la contaminazione: i siliconi possono migrare e interferire con l'incollaggio successivo o il conformal coating, e alcune specifiche elettroniche richiedono nastri silicone-free.
L'adesivo acrilico viene scelto quando il silicone deve essere escluso. L'acrilico offre una forte adesione iniziale e non lascia contaminazioni siliconiche. Il compromesso è la temperatura: la maggior parte degli adesivi acrilici è classificata per circa 180°C in continuo, al di sotto del limite del film in poliimmide. Un nastro in poliimmide acrilico supera comunque le prestazioni del PET, ma la sua classificazione in continuo è limitata dall'adesivo, quindi non è la scelta corretta per un esercizio prolungato a 260°C. Il nastro in poliimmide acrilico viene utilizzato dove una specifica silicone-free coincide con temperature moderate.
Il nastro in poliimmide viene fornito in una gamma ristretta di spessori del film, tipicamente 0,06–0,09 mm per il film, con uno spessore totale (film più adesivo) leggermente superiore. La scelta è un compromesso tra conformabilità e durata.
I film più sottili, circa 0,06 mm, si adattano meglio a superfici curve e irregolari — connettori, terminali di componenti, bordi di schede — e producono una mascheratura a basso profilo che riduce l'effetto ombra durante il rivestimento e la placcatura. Sono lo standard per lavori complessi su PCB dove il nastro deve aderire a geometrie strette. I film più spessi, circa 0,09 mm, sono più rigidi e resistenti allo strappo; resistono meglio alla manipolazione manuale, alle grandi aree di mascheratura e all'impatto dello spray termico, dove un film sottile potrebbe erodersi o sollevarsi.
Lo spessore influisce anche sulla definizione dei bordi. Un nastro più spesso si distacca maggiormente dalla superficie, producendo una linea di rivestimento più netta; dove è richiesta una linea precisa, è preferibile un film più sottile. Molte officine tengono un nastro da 0,06 mm per la mascheratura di precisione e un nastro da 0,09 mm per i pannelli. Confronta gli spessori tra i nostri rotoli di nastro in poliimmide per alte temperature.
Questa guida riguarda la resistenza termica della poliimmide, ma gli acquirenti che valutano nastri per alte temperature troveranno anche il PET per alte temperature. In breve: la poliimmide vince sulla temperatura — 260 °C continui contro i circa 150–180 °C del PET — e paga questo margine con un prezzo più elevato. Il PET rappresenta il miglior valore ovunque il processo rimanga al di sotto del suo rating, quindi la poliimmide giustifica il suo costo solo quando il forno o il processo superano il limite del PET, o quando i requisiti dielettrici e di rilascio della scheda lo richiedono. Abbiamo analizzato il confronto completo in temperatura del nastro PET vs poliimmide; la regola decisionale è semplice: leggi la temperatura di processo, aggiungi un margine, quindi scegli la classe di nastro più economica che la supporti.
La mascheratura in poliimmide non si limita ai rotoli di nastro dritto. La stessa struttura di film e adesivo viene trasformata in forme fustellate — dischi, pad, bollini, telai e coperture sagomate — per mascherare aperture circolari di connettori, fori trapanati e pad irregolari. La fustellatura rende possibili anche maschere riutilizzabili, poiché una forma tagliata con precisione può essere posizionata, rimossa e riposizionata durante un ciclo di produzione invece di usare nastro strappato a mano.
Le etichette in poliimmide kiss-cut sono composte dallo stesso materiale su un liner, tagliate attraverso il film e l'adesivo ma non il supporto. Offrono agli operatori un modo rapido e costante per applicare la stessa maschera su migliaia di schede. Nei lavori di spray termico, viene spesso specificato un nastro in poliimmide verde distintivo affinché le aree coperte siano evidenti rispetto al rivestimento spruzzato, e il nostro nastro per mascheratura in poliimmide verde è una scelta comune proprio per questo motivo. Poiché la poliimmide resiste all'ambiente di spruzzatura, la stessa maschera fustellata può essere riutilizzata per un intero ciclo prima di essere smaltita.
Per ogni processo che richiede realmente la poliimmide a 260°C, ce ne sono diversi che non ne hanno bisogno. Se la temperatura di picco del processo rimane al di sotto di circa 180°C — verniciatura tipica, verniciatura a polvere standard, elettronica leggera — il PET per alte temperature o persino il nastro in carta crespa soddisfano il requisito a una frazione del costo. Il sovrapprezzo della poliimmide si ripaga solo quando il processo supera il limite del PET o quando la specifica (senza silicone, dielettrica, rimozione pulita) impone la scelta del materiale. Un acquirente esperto crea una matrice di mascheratura: carta crespa per verniciatura e mascheratura generica in officina, PET per verniciatura a polvere ed elettronica moderata, poliimmide per saldatura, spruzzatura termica e cicli di polimerizzazione superiori a 180°C. Ciò mantiene basso il costo per pezzo, riservando il nastro premium ai lavori più critici.
Il nastro in poliimmide viene specificato in parte per ciò che accade dopo il processo: deve staccarsi in modo pulito, senza lasciare residui e senza delaminazione del film. L'adesivo siliconico è la chiave: si ammorbidisce e si rilascia durante l'esposizione alle alte temperature invece di indurirsi sulla superficie, quindi un nastro polimerizzato si rimuove con poca forza. Gli adesivi acrilici spinti oltre il loro limite possono reticolare e rafforzare il legame, lasciando residui che richiedono la rimozione con solvente.
Tre regole pratiche:
Sui pezzi verniciati a polvere o a liquido, il nastro in poliimmide in genere non lascia aloni (ghosting) perché il film non emette sostanze volatili alle temperature di polimerizzazione.
Il nastro in poliimmide è stabile ma non indistruttibile. Conservare i rotoli in un luogo fresco e asciutto, lontano dalla luce solare diretta, idealmente al di sotto di 25°C e lontano dall'umidità. Il rischio principale di invecchiamento è l'adesivo: negli anni, un adesivo siliconico può perdere adesività o un liner può incollarsi. La maggior parte dei fornitori indica una durata a magazzino di circa due anni dalla data di produzione in condizioni di stoccaggio controllate; oltre tale termine, testare la rimozione e l'adesione prima di utilizzarlo su una scheda di produzione. Mantenere puliti i bordi del rotolo: un bordo impolverato causa una scarsa bagnabilità e vuoti d'aria.
Sì. Il nastro per mascheratura in poliimmide è classificato per un servizio continuo intorno ai 260°C e per picchi di esposizione a breve termine fino a 400°C. A 260°C la pellicola rimane stabile e il nastro si rimuove senza residui dopo il processo; il picco di 400°C copre picchi transitori come una passata di spruzzatura termica o un flash di saldatura.
Entrambi sono nastri in pellicola di poliimmide autentica con rating termici identici. L'ambra è il classico aspetto arancio-marrone traslucido; l'oro ha un riflesso dorato più brillante dovuto a un grado di pellicola leggermente diverso. Il colore è una scelta legata alla visibilità e alla tracciabilità, non a una differenza di temperatura.
La pellicola non contiene silicone, ma l'adesivo standard è a base siliconica. Se la specifica richiede un nastro silicone-free — comune nell'elettronica dove la contaminazione da silicone influisce sul rivestimento conformale o sull'incollaggio — è necessario scegliere un nastro in poliimmide con adesivo acrilico, considerando che il suo rating di temperatura continua scende a circa 180°C.
In lavorazioni controllate, sì. Le sagome in poliimmide fustellate (die-cut) e le maschere kiss-cut vengono spesso rimosse e riapplicate durante un ciclo di produzione perché la pellicola e l'adesivo siliconico resistono a più cicli termici. Il nastro in rotolo standard è meno pratico da riutilizzare, ma una maschera che non è stata cotta fino al degrado può spesso essere applicata nuovamente.
Il rating è per servizio continuo, il che significa che il nastro può rimanere a 260°C per la durata di un normale ciclo di processo — da decine di minuti a poche ore — senza cedere. Un'esposizione prolungata ben oltre tale intervallo ossida gradualmente l'adesivo e riduce la facilità di rimozione, pertanto le linee di produzione dovrebbero mantenere i tempi di cottura entro le specifiche di processo invece di considerare i 260°C come un rating di 24 ore.
Pronti a definire le specifiche del nastro in poliimmide per la vostra linea? Iniziate dalla nostra categoria nastri speciali in poliimmide per confrontare le versioni ambra, oro e verde in base a spessore e adesivo, o richiedere campioni gratuiti prima di ordinare un lotto. Se il componente richiede fustellati personalizzati o etichette kiss-cut, contattate il nostro team di produzione con il vostro disegno e la temperatura di processo; vi consiglieremo lo spessore del film e il sistema adesivo più indicati per l'applicazione.
Polyimide & Specialty High-Temperature Tapes
Amber Polyimide Masking Tape for PCB masking and powder coating work, with thin profile and high heat resistance.
Polyimide & Specialty High-Temperature Tapes

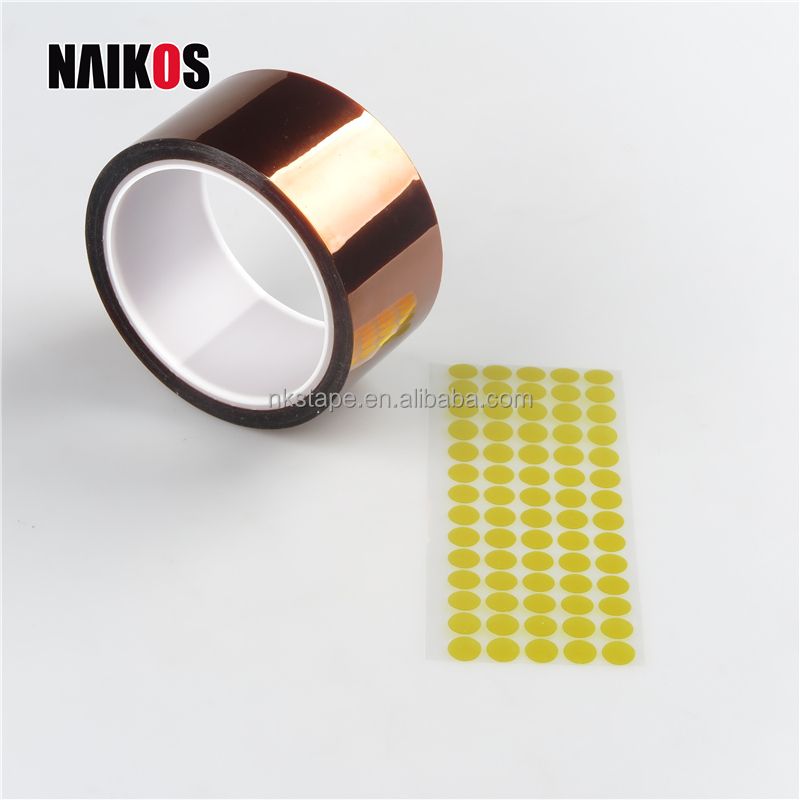

Gold Polyimide Masking Tape for PCB & electronics masking lines - send your drawing for a matched quote.
